Instructions pour le gabarit de routage de selle

Ce gabarit vous permet de placer un nouveau chevalet avec un sillet simple traditionnel ou un sillet compensé en 2 pièces, de remplir et de déplacer une fente de sillet existante, d’élargir une fente de sillet pour une sillet compensée ou d’aplatir le bas de la fente pour un micro capteur de sillet. Le gabarit comprend une plaque d’adaptation pour la fixation au bas de notre base de routeur de précision n° 5260 (illustrée ci-dessous), une plaque d’adaptation spéciale pour le routeur de colt Bosch n° 0488 et un adaptateur pour notre base de routeur inclinable n° 5900 pour le toupillage des fentes de sillet arrière inclinées.

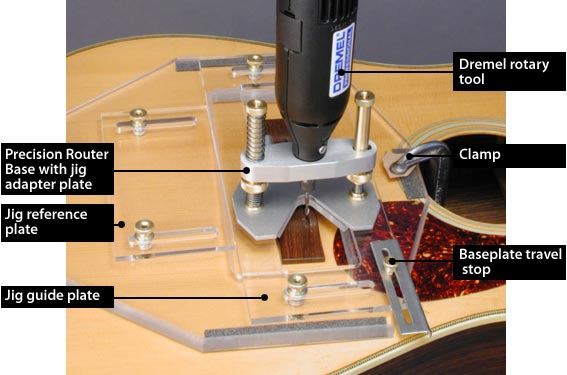

1. Montez la plaque d'adaptation au bas de votre base de routeur de précision ou de votre routeur Bosch Colt à l'aide des vis fournies. (La plaque d’adaptation s’adapte également au bas de l’attache du routeur de Dremel, à l’aide de leurs vis.) Introduisez le trépan de routeur de taille appropriée dans le collet de l’outil rotatif (nous recommandons un trépan de descente tranchant pour des résultats plus propres). L’utilisation d’une pince d’adaptateur est nécessaire pour utiliser nos bits de descente dans le Bosch Colt ou un autre routeur avec une pince de 1/4 po.

En cas d'utilisation d'un Dremel, retirer la bague filetée du "nez" de l'outil et visser l'outil dans la base du routeur de précision.

2. Régler la plaque de guidage du gabarit (la pièce de 4 po x 11 po avec des fentes à chaque extrémité) au centre de sa course, puis resserrer les écrous à oreilles. Placez le gabarit sur le chevalet de guitare et centrez l’ouverture de la plaque de réglage sur l’endroit du chevalet où la fente du sillet doit être acheminée. Fixez le gabarit à la guitare à l'aide d'un petit clamp en C à travers l'ouïe et d'un clamp plus grand (comme un clamp à came en bois) au niveau du bloc de queue. Veiller à placer des cales rembourrées entre les mâchoires de la pince et les surfaces de la guitare. Le rembourrage en mousse sous le gabarit amortira et mettra le gabarit à niveau sur le haut de la guitare.

3. Placer l’outil, la fixation du routeur et/ou la plaque de fixation dans la plaque de guidage. Avec la fraise relevée, faites glisser l’outil d’avant en arrière. Il doit coulisser librement, mais sans être lâche. (Remarque : après une utilisation répétée du gabarit, un peu de cire pour meubles d’intérieur appliquée sur les bords inférieurs de la plaque de guidage aidera le plastique acrylique à se déplacer plus librement.) Lorsque vous déplacez l'outil, desserrez les écrous de réglage de la plaque de guidage et positionnez la plaque de guidage de sorte que la fraise suive la ligne du sillet du chevalet. Une fois alignés, serrez les écrous à oreilles et revérifiez l’alignement. Réajuster si nécessaire. Mettre la plaque de référence du gabarit en contact avec la plaque de guidage et serrer ses écrous à oreilles.

4. Réglez les butées de déplacement de la plaque de fixation en desserrant leurs petits écrous à oreilles en laiton. Déplacez les butées en aluminium incliné pour limiter le mouvement de l’outil. Cela est nécessaire avec les ponts modernes de style Martin, ainsi que de nombreux autres types.

5. Abaisser la fraise et commencer le toupillage de la fente. Cela doit se faire en plusieurs étapes, afin de réduire la tendance de la fraise à s’écarter de la trajectoire lors d’une coupe lourde. Pour effectuer des ajustements mineurs de la largeur de la fente du sillet, utilisez des jauges d’épaisseur entre la plaque de référence et la plaque de guidage, afin de faciliter le réalignement précis de la plaque de guidage.
