Acheminement des incrustations de touche
Couper des poches d’incrustation précises, propres et ajustées

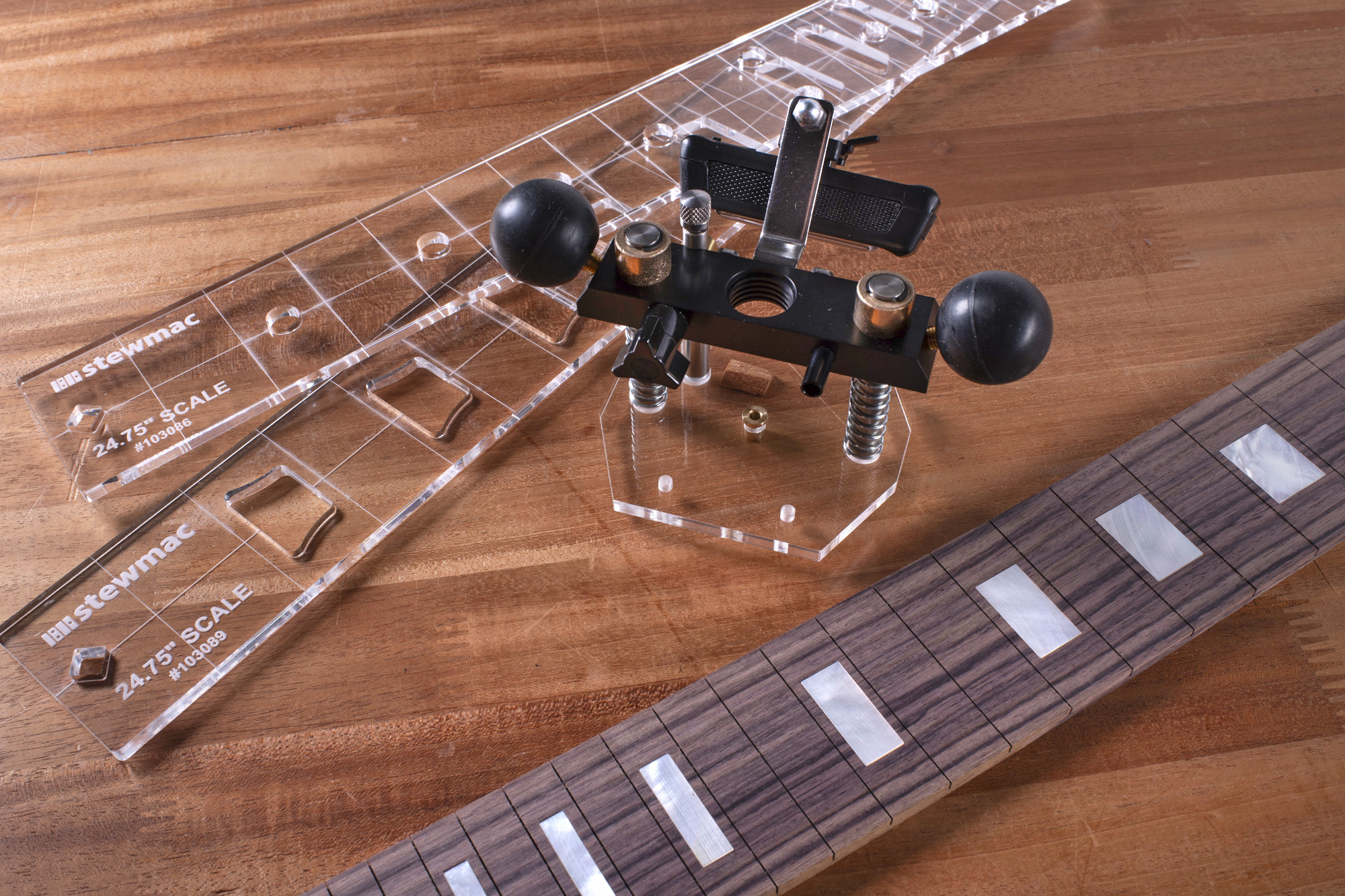

Notre base de routeur personnalisée fonctionne avec une variété de modèles et d’échelles qui couvrent les styles d’incrustation de touche les plus populaires. Ces outils ont été développés et testés dans notre boutique StewMac, avec le design et l’inspiration de nos amis chez Texas Toast Guitars.
Ce dont vous aurez besoin
- Base du routeur de plongée du gabarit d’inlay (ou plaque d’inlay pour moderniser votre base du routeur de plongée)
- Dremel ou outil rotatif similaire
- Bit de routeur 1/16" (fourni avec le gabarit d'inlay)
- Modèle de routage d’incrustation de touche : une variété de formes d’incrustation et de longueurs d’échelle sont disponibles sur stewmac.com
- Panneau de touche : non rayonné (plat) et avec fentes à fret
- Matériau de l’insert
- Droite
- Ruban adhésif double-adhésif
- Crayon blanc
- StewMac Super Glue #30 Épaisse (ou autre colle CA)
- Vide
- Micro ciseau à bois

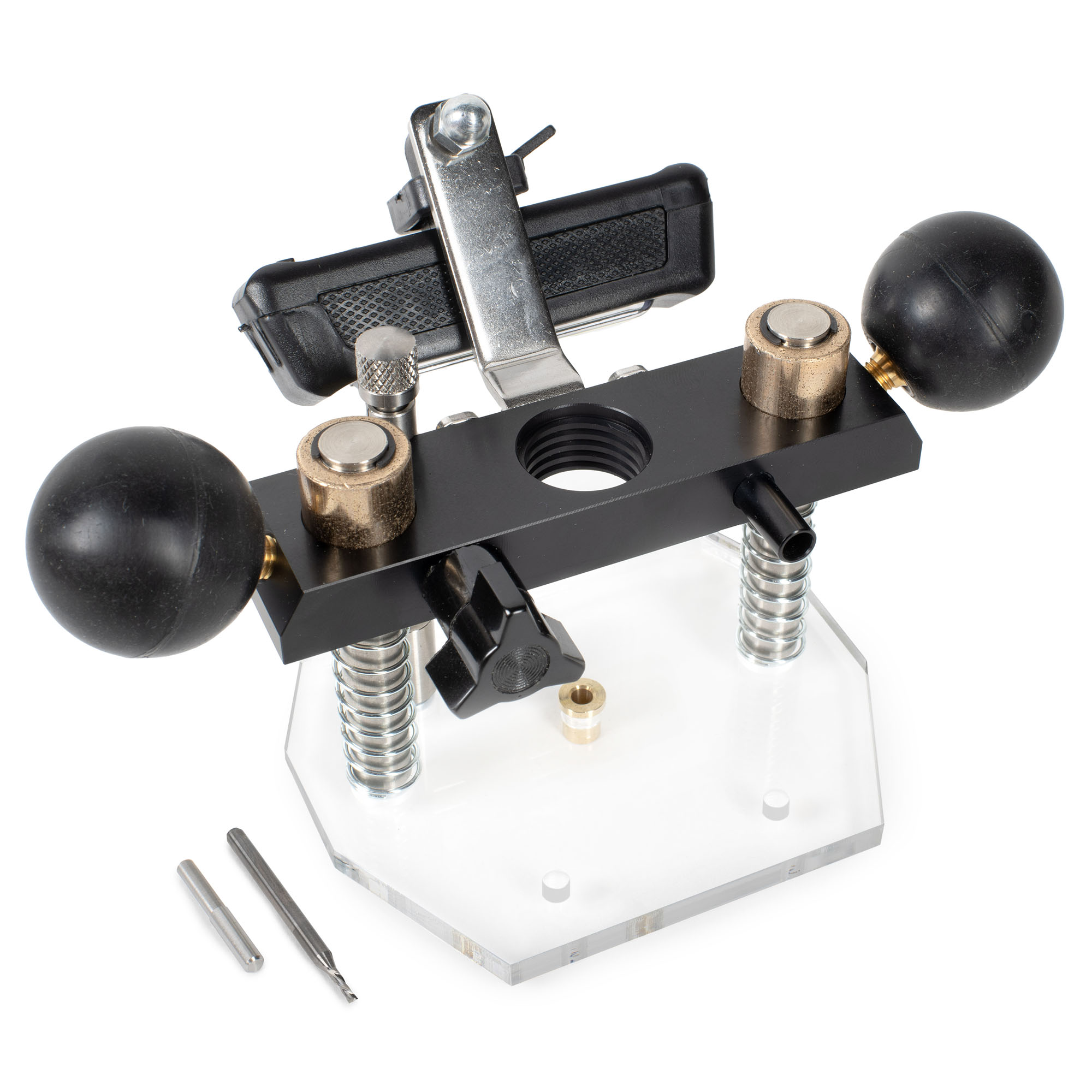

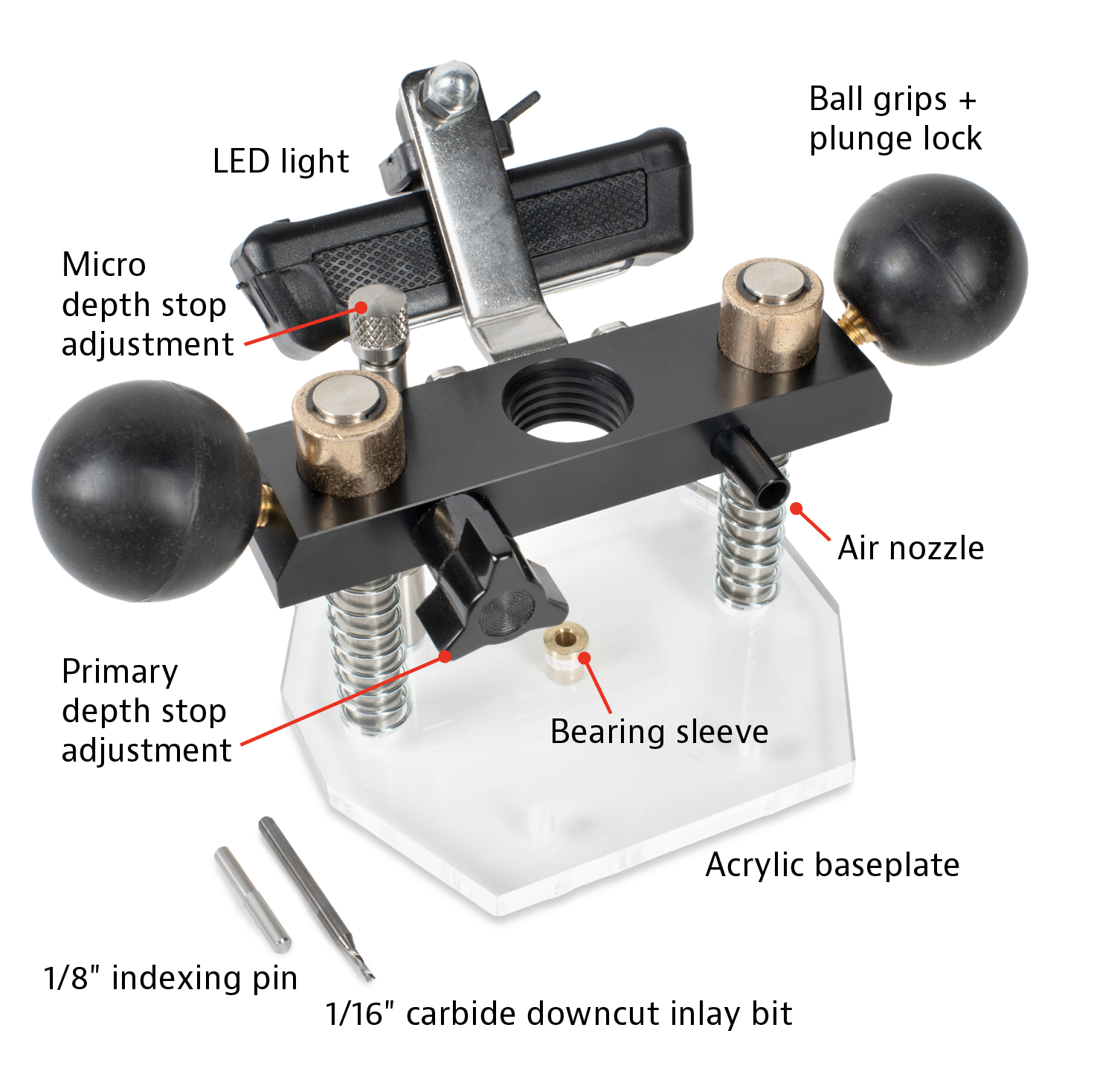

Base du routeur à plongeur de gabarit d’inlay StewMac n° 103758
Cette base de routeur est fournie avec une plaque de fixation en acrylique transparent conçue pour fonctionner avec nos modèles d’acheminement d’inlay à touche.
Poignées à billes + verrou à plonger : les poignées à billes utilisées pour guider l’outil contrôlent également le verrou à plonger. Desserrez les poignées jusqu’au plongeon, puis serrez pour verrouiller l’unité en place.
Réglage de la butée de profondeur primaire : certains trépans sont plus longs que d’autres, de sorte que la quantité de plongée vers le bas nécessaire peut varier. Utilisez le bouton de réglage principal à l’arrière de l’unité pour vous mettre dans le stade de balle, puis utilisez le micro-réglage pour régler votre profondeur exacte. Ce réglage a une profondeur de plongée d’environ 1/2 po.
Réglage de la butée de profondeur micro : régler la butée de profondeur micro de manière à ce qu’elle soit au milieu de son plongeoir pour un réglage dans les deux sens. Chaque tour complet du bouton moleté donne environ 1/32" de réglage.
Lumière LED : la lampe LED rechargeable passe par trois réglages de luminosité. Le câble de charge micro USB inclus peut être utilisé avec n’importe quel adaptateur d’alimentation USB capable de gérer 500 mAh.
Buse d’air : Buse intégrée pour fixer une mini pompe à air afin d’évacuer en permanence la poussière pendant le toupillage.
S’installe sur les outils rotatifs avec un collier en plastique fileté 3/4-12 :
- La plupart des modèles Dremel fabriqués depuis 1986
- Assistant Black & Decker et RTX Æ
- Pièce à main personnalisée Foredom de StewMac

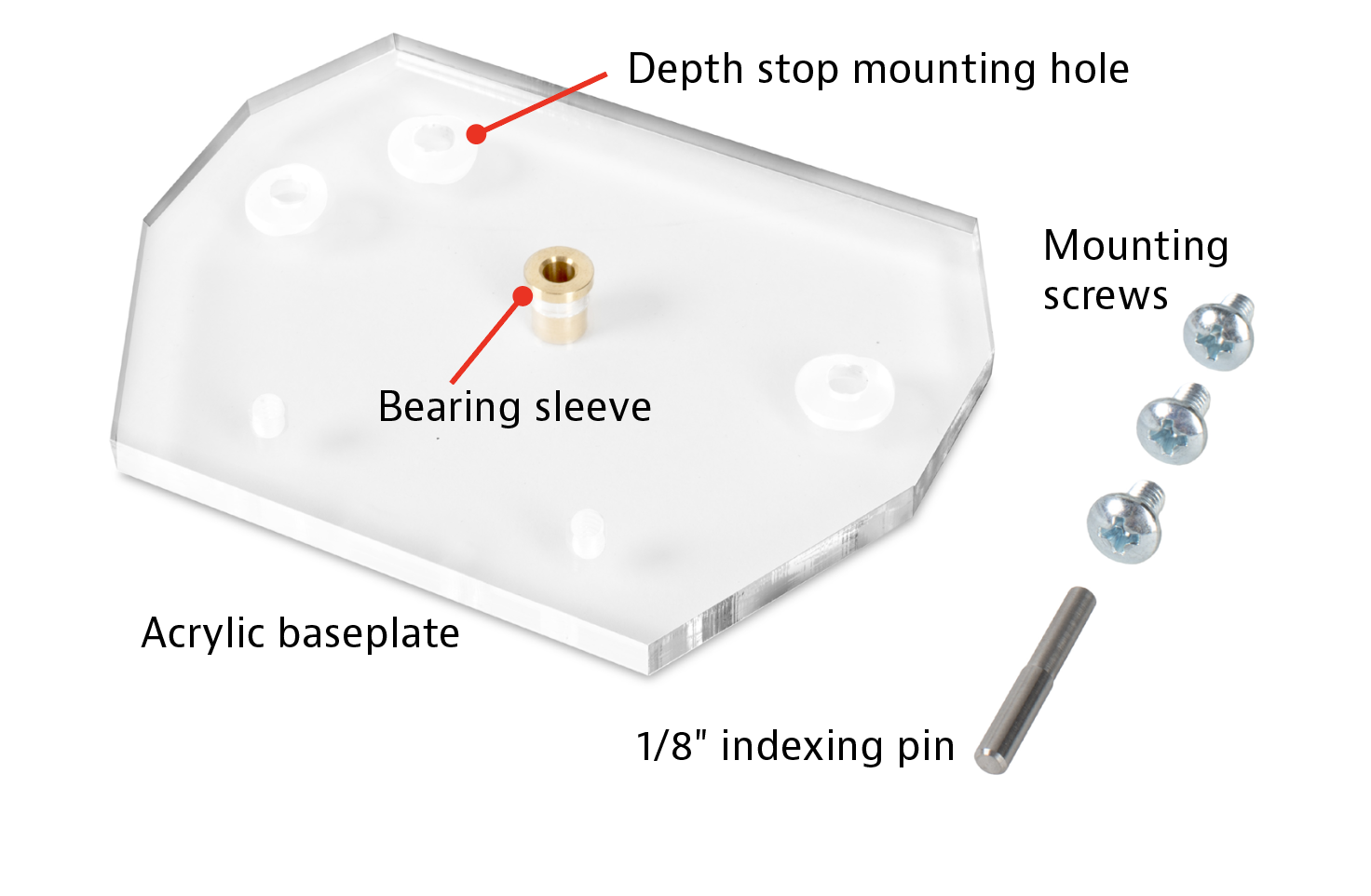

Mise à niveau de la plaque d’insert n° 103078
La plaque d’inlay StewMac peut être achetée séparément et sera réinstallée sur la base du routeur de plongée StewMac d’origine (n° 5806). Voici comment remplacer la base solide par la nouvelle plaque de fixation en acrylique :
- Dévissez la butée de profondeur du dessous de la base du routeur de plongée.
- Fixer la butée de profondeur à la plaque d’insert à l’aide de l’une des vis de montage fournies. Notez que le manchon de roulement en laiton doit dépasser du bas (il ne reposera pas à plat).
- Retirer la base de stock de la base du routeur de plongée.
- À l'aide des vis fournies, installez la plaque d'incrustation sur la base du routeur de plongée, en laissant les vis desserrées pour l'instant.
Configuration de la base du routeur de gabarit d'inlay

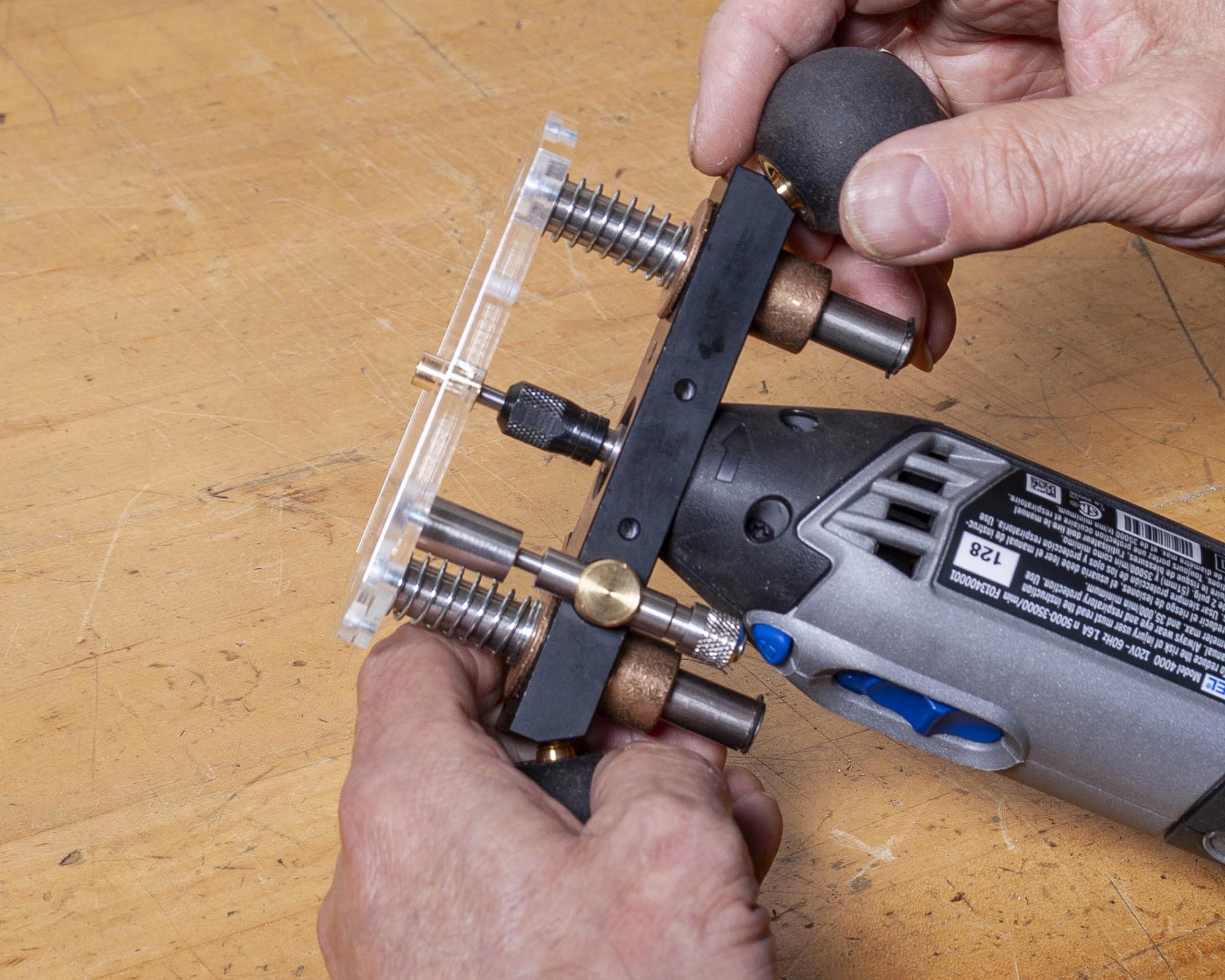

Alignez l'outil avec la base
Retirez la bague en plastique filetée de votre outil rotatif et vissez la base du routeur sur l'outil jusqu'à ce qu'elle soit bien ajustée.
Régler l'alignement à l'aide de la cheville d'indexation fournie : introduire l'extrémité étroite de la cheville dans le collet de l'outil rotatif et serrer avec les doigts.
Déverrouillez le réglage de la butée de profondeur primaire et tournez les poignées de la bille dans le sens antihoraire pour desserrer la base.
Plonger la base de manière à ce que la cheville d'indexation traverse la douille de roulement dans la plaque de fixation. Verrouillez la base en place en tournant les poignées de la bille dans le sens des aiguilles d’une montre.
|

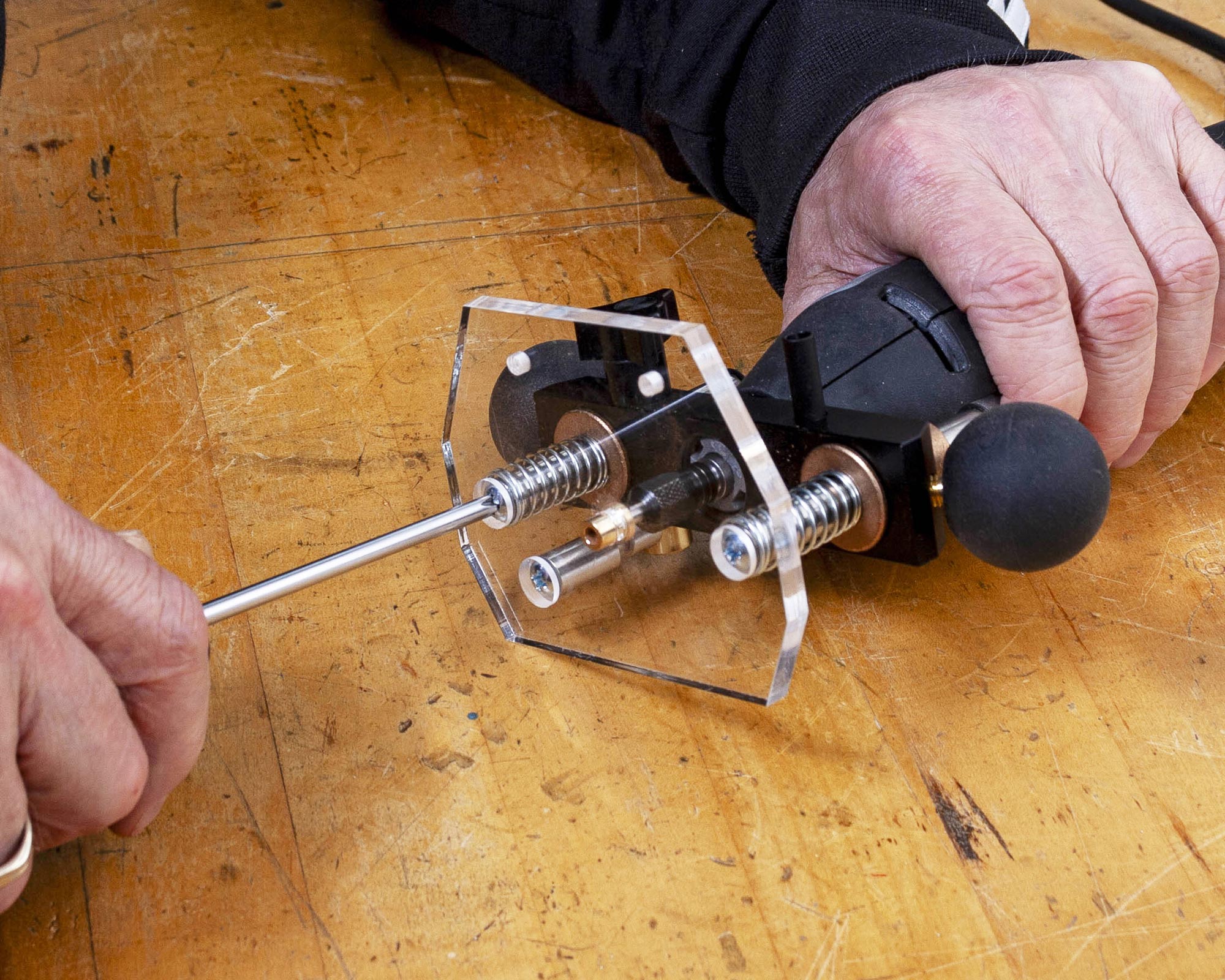

Mise à niveau de la plaque d’incrustation : si vous mettez à niveau votre propre base, il est temps de serrer les vis inférieures pour verrouiller l’alignement. |
|
Vous pouvez maintenant retirer la cheville d'indexation et introduire un embout de 1/16" dans l'outil rotatif. Remarque : même si un trépan montant peut fonctionner, vous risquez de compacter la poussière sous la plaque d’incrustation. Un trépan de descente poussera la poussière dans la neck pocket, en gardant le trépan dégagé.

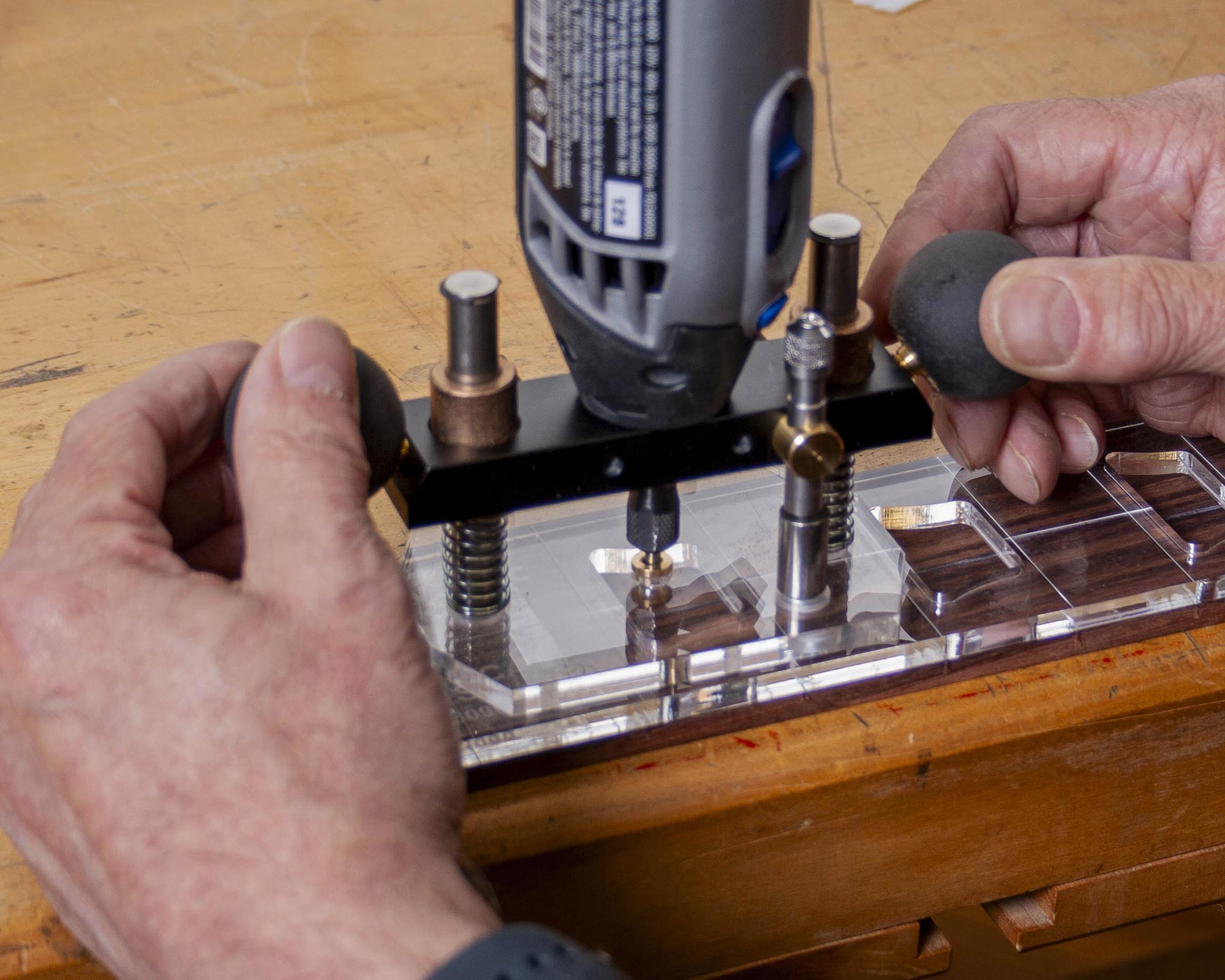

Placez la butée de profondeur du décolleté plongeant
Placez le gabarit d’incrustation sur un gabarit de touche avec la pince en laiton à l’intérieur d’une forme de neck pocket. Il s’agit simplement de régler la profondeur du décolleté plongeant, afin que le gabarit puisse être posé sur une table.
Desserrez les poignées à billes pour abaisser le trépan de sorte qu’il touche simplement le touche (ou la table) à travers l’une des poches du gabarit. Verrouillez la position en serrant les poignées de la balle.
Le réglage de la profondeur de plongée à l’aide du gabarit et des gabarits peut être effectué sur n’importe quelle surface plane ou touche.

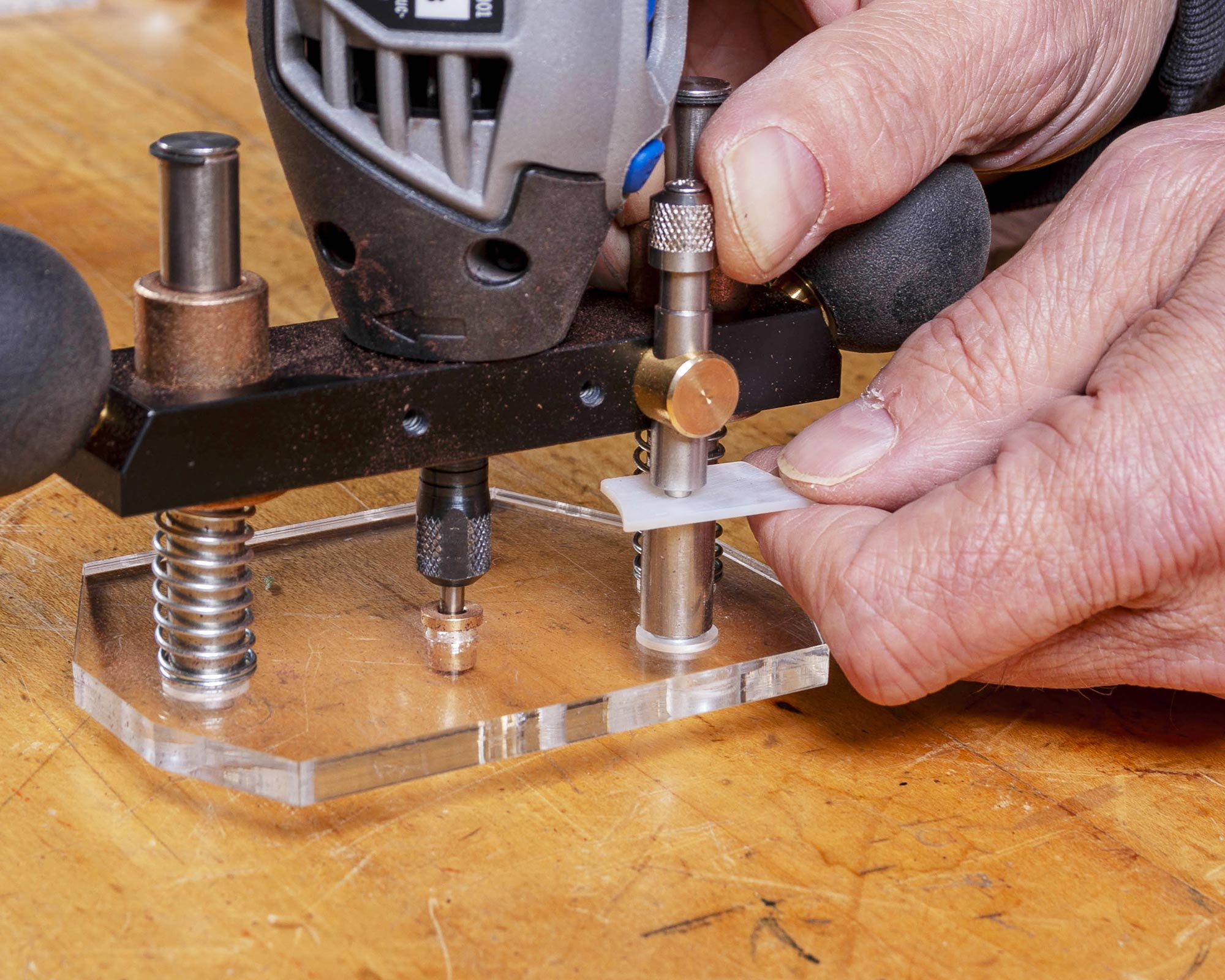

Régler la micro butée
Utiliser le matériau d’incrustation pour réinitialiser la micro butée. Vous voulez une profondeur de toupillage finale qui laisse l’incrustation au ras du haut de la touche ou juste fière de la surface. S’il est trop fier, vous pouvez poncer l’incrustation lorsque vous façonnez le radius de votre touche.
Configuration du modèle d’inlay de touche

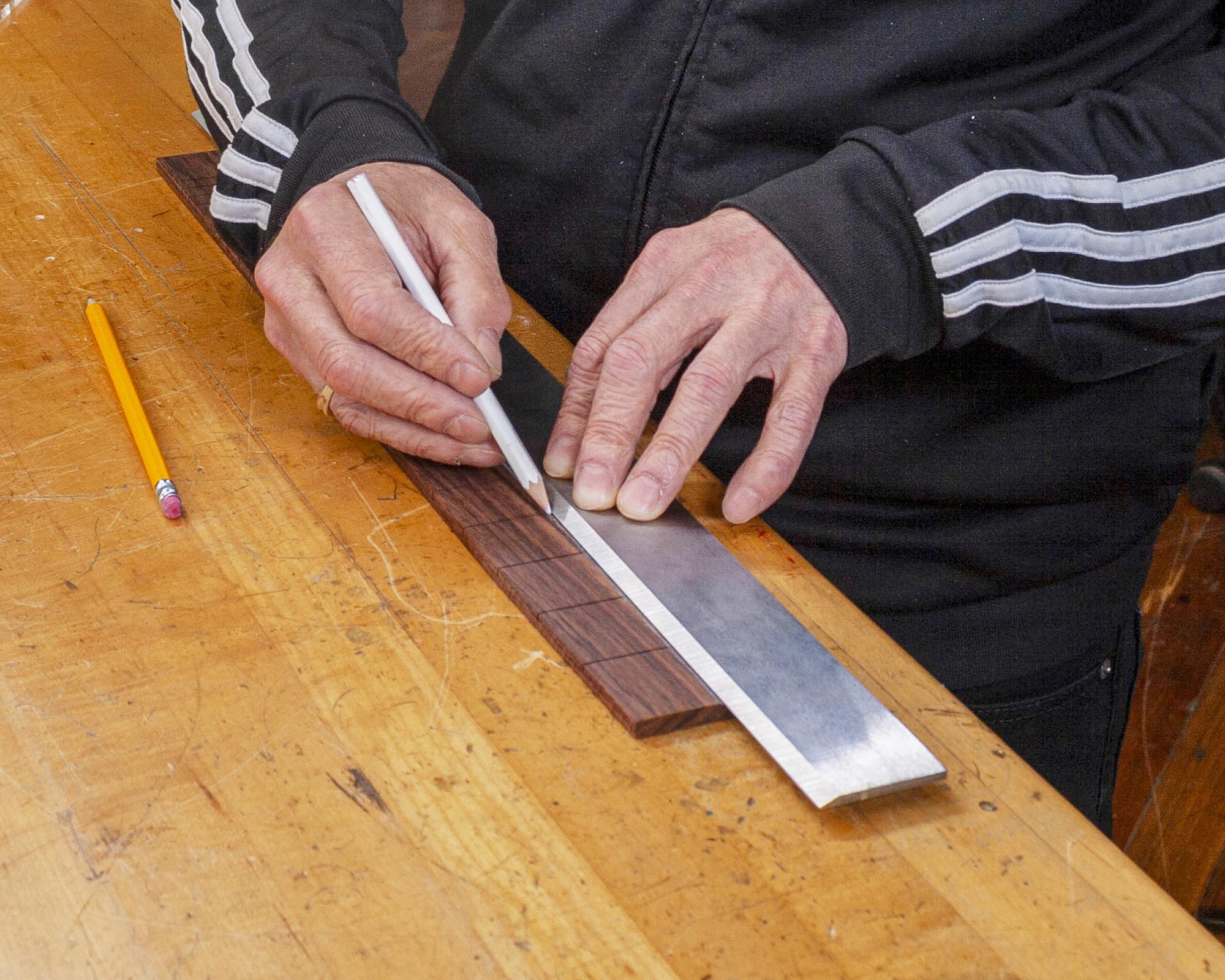

En commençant par une touche plate et rainuré, marquez la ligne centrale à l’aide d’une règle. Nous avons utilisé un crayon blanc sur du palissandre.

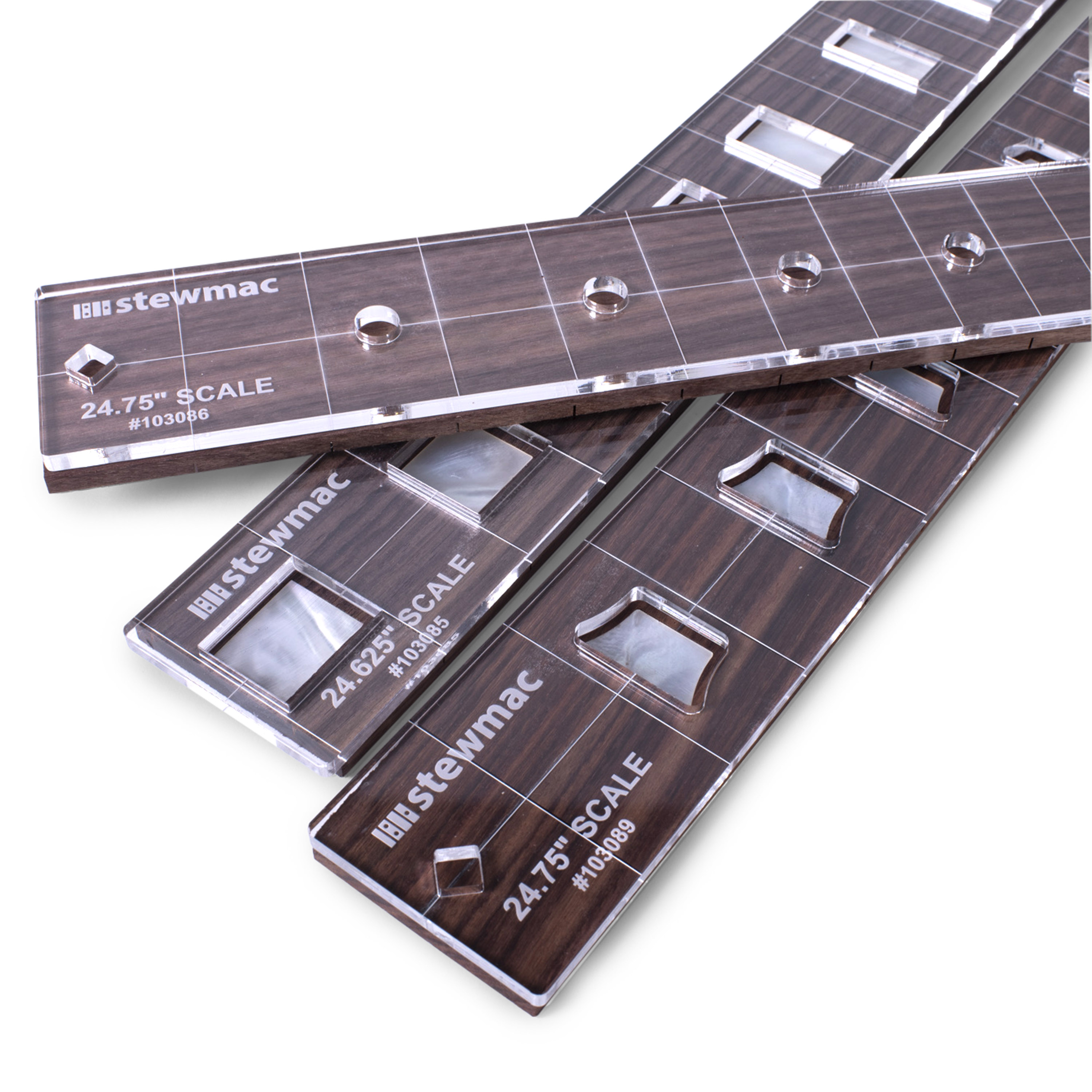

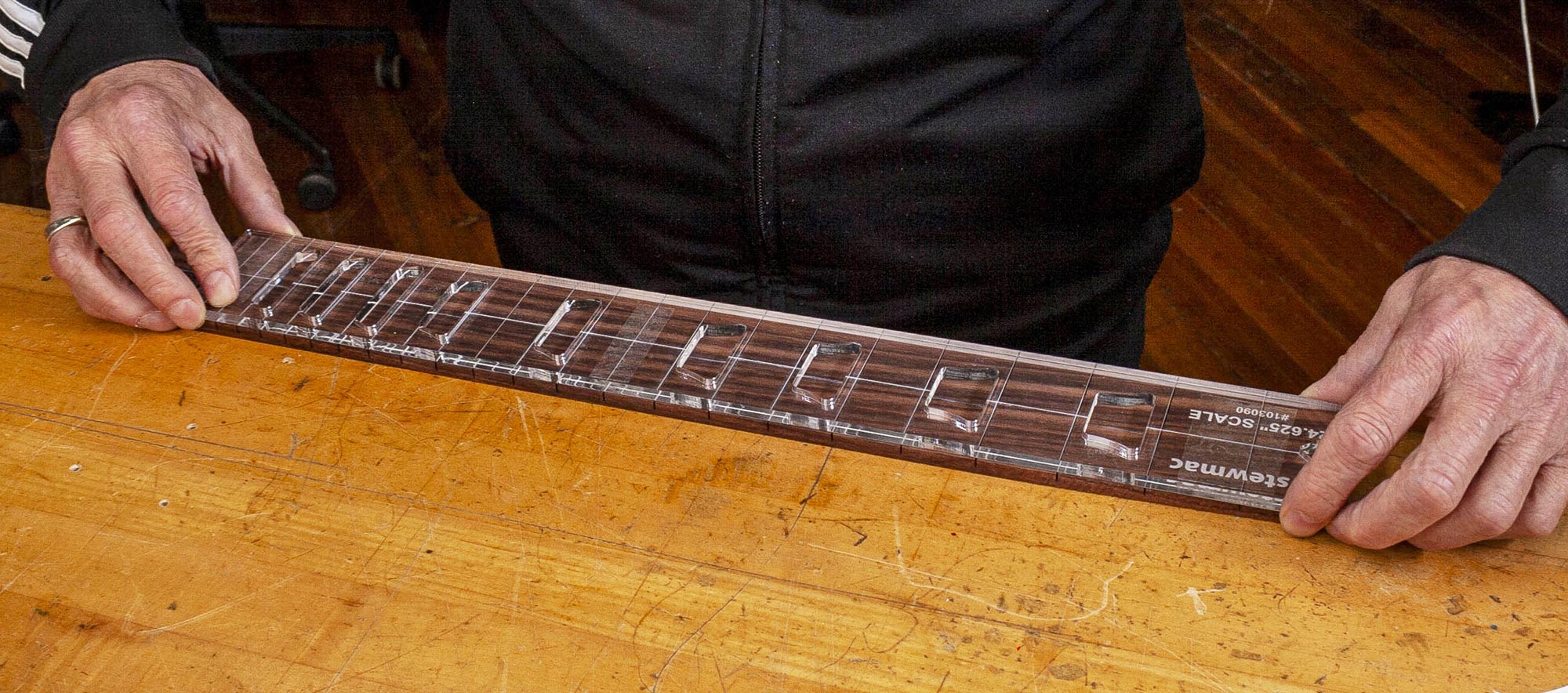

Les gabarits d’incrustation de touche StewMac comportent une ligne centrale et des lignes d’encoche de fret pour faciliter l’alignement. Assurez-vous que l touche ’échelle de la touche correspond à l’échelle indiquée sur le modèle. Orientez le gabarit de taille appropriée pour l’aligner avec votre touche.
Utilisez du ruban adhésif double-stick pour fixer le gabarit sur la planche. Et encore une fois, utilisez du ruban adhésif double-adhésif pour fixer la touche sur une surface de travail solide.
Poches d’acheminement
Vérifiez et fixez vos paramètres de butée de profondeur. Placez l'outil rotatif sur le gabarit et mettez-le sous tension. Abaisser la mèche de sorte que le manchon de roulement roule le long de l'intérieur du trou du gabarit.

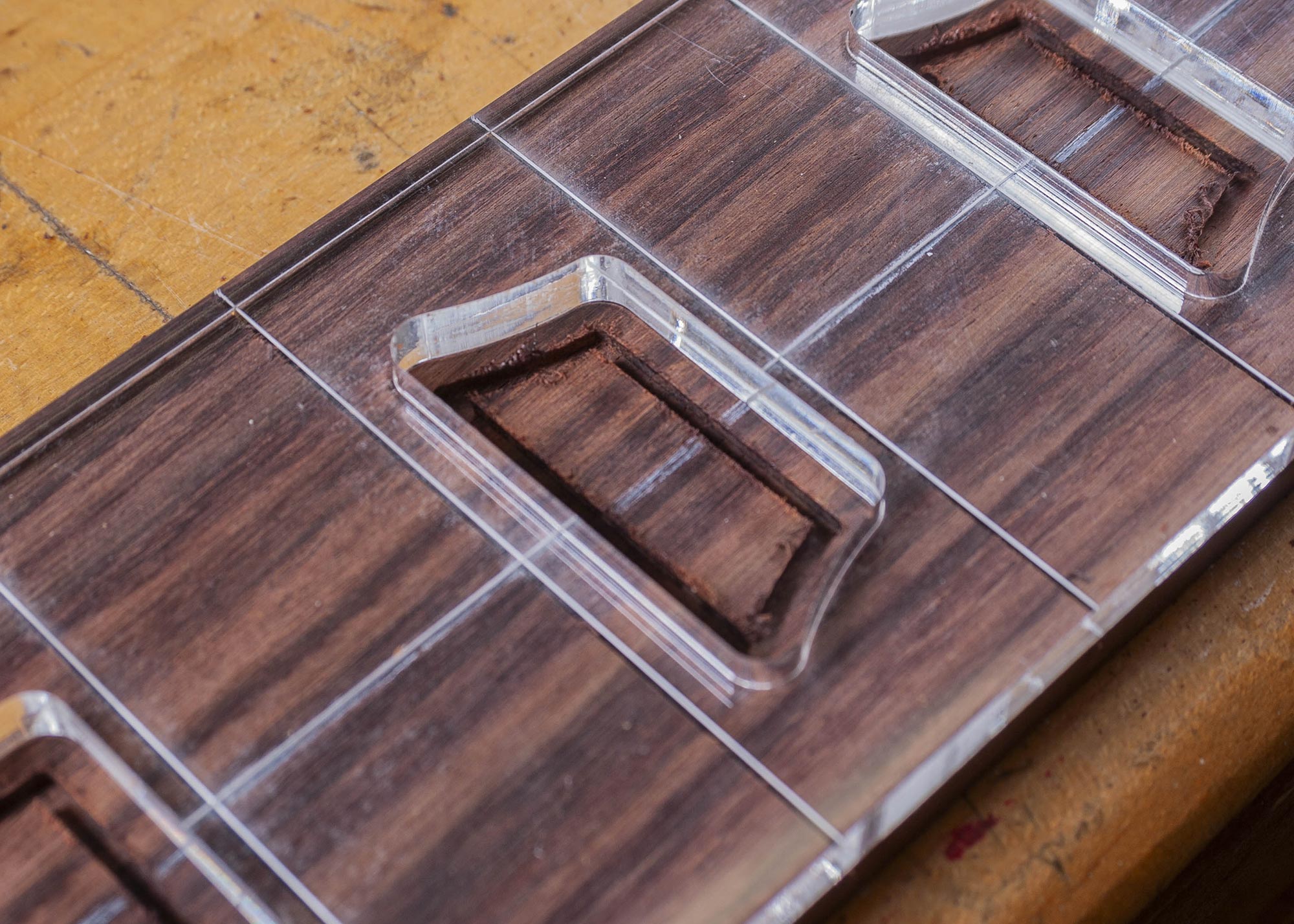

Aspirez le pourtour de la première neck pocket et passez l’aspirateur à la poussière. Éliminez fréquemment la sciure de votre trépan, car l’accumulation peut empêcher l’trépan de couper les coins étroits de la forme de l’incrustation. Répétez l’opération pour les poches restantes. Conservez une partie de la sciure pour une utilisation ultérieure.
Éliminez les déchets au centre de la neck pocket en effectuant de petits mouvements dans le sens des aiguilles d’une montre, en faisant des allers-retours sur la cavité jusqu’à ce qu’ils soient propres. Aspirez souvent pour une meilleure vue du travail.
Conseils d’acheminement
- Faire tourner le bit entre 20,000 à 30,000 tr/min.
- Nettoyez votre mèche fréquemment.
- Vider fréquemment la sciure.
- Prêtez une attention particulière aux coins pour vous assurer qu’ils sont clairs.
- Conservez de la sciure de bois pour combler les lacunes que vous pourriez avoir.
- Prenez votre temps.
Installation de l’inlay
Une fois que toutes les poches ont été acheminées, retirez le gabarit et nettoyez les débris et les peluches à l’aide d’un ciseau à bois tranchant.
Pressez plusieurs gouttes de super glue épaisse dans une neck pocket à la fois avant d’installer la forme d’incrustation de taille appropriée.
Si vous avez des espaces entre le neck pocket et l’incrustation, mélangez la sciure que vous avez sauvée plus tôt avec quelques gouttes de colle. Ensuite, travaillez cette bouillie dans les espaces.
Rayonnez la touche une fois que la colle est sèche.
