Comment remplacer un insert Fretboard sur un Martin D-45
Avez-vous déjà voulu réparer ou remplacer une incrustation de touche sur votre guitare ? Dan Erlewine s’attaque à ce projet dans cette vidéo. Il remplace une incrustation d’ormeau sombre d’un Martin D-45 par une coque plus lumineuse et plus colorée.
Ce projet est plus facile que vous ne le pensez. Voici ce qui est abordé dans la vidéo :
Une guitare presque parfaite
Un nouveau client vient d’acheter sa guitare de rêve : un tout nouveau 2021 Martin D-45. Un D-45 est le haut de gamme de la ligne Martin, chargé de magnifiques travaux d’incrustation d’ormeau.

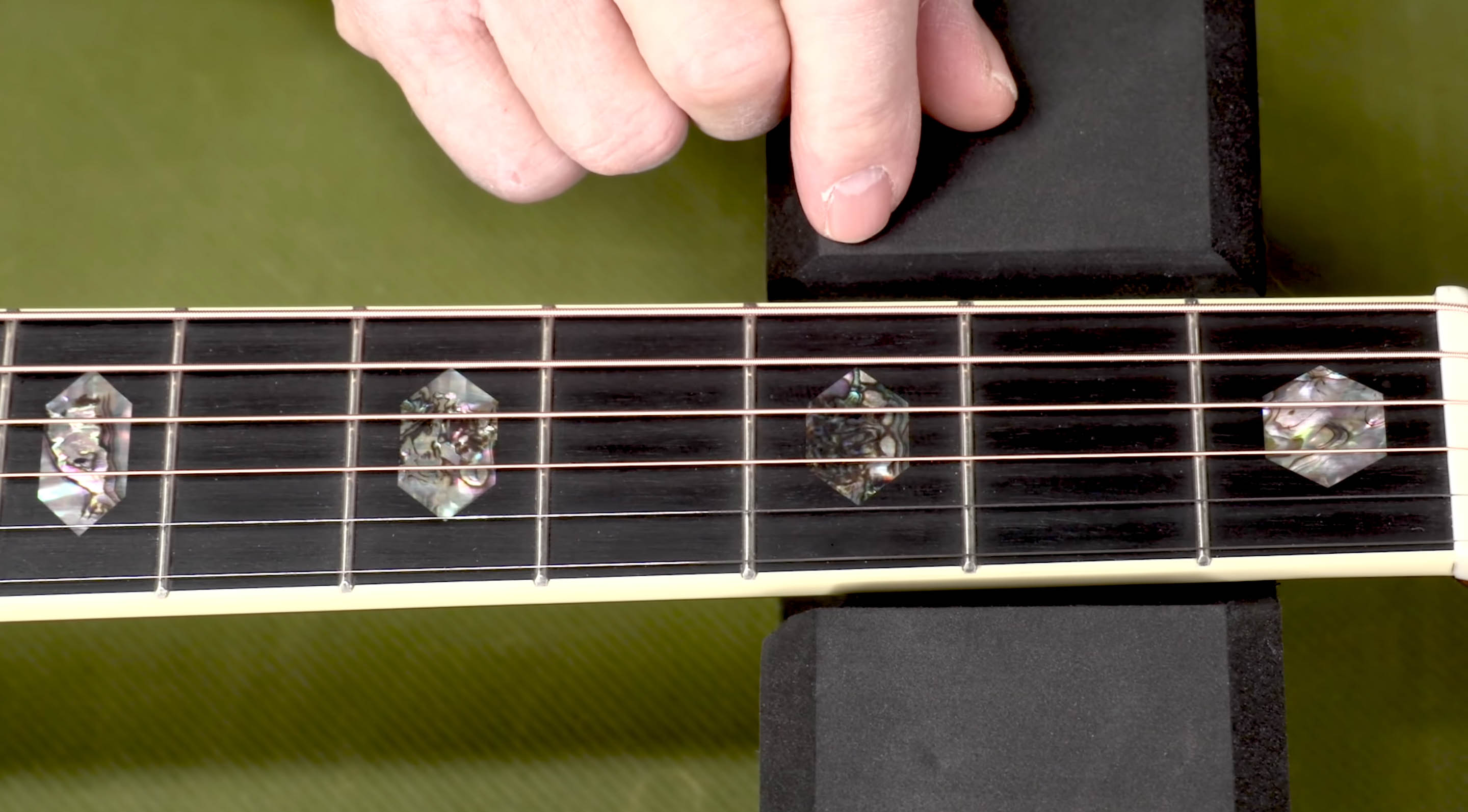

C’est magnifique, mais il n’aime pas quelque chose. C’est l’incrustation sur la troisième case. Il a dit : « Dan, c’est trop sombre. J’ai attendu si longtemps pour cette guitare. Je veux juste qu’il soit parfait. »
Il m’a demandé si je le retirerais et le remplacerais. Eh bien, je ne refuserais jamais de travailler sur un D-45. Ce n’est pas si difficile à faire, mais cela demande un bon œil et une réelle attention aux détails. Alors passons en revue cette étape par étape et voyons si nous ne pouvons pas rendre ce D-45 presque parfait.

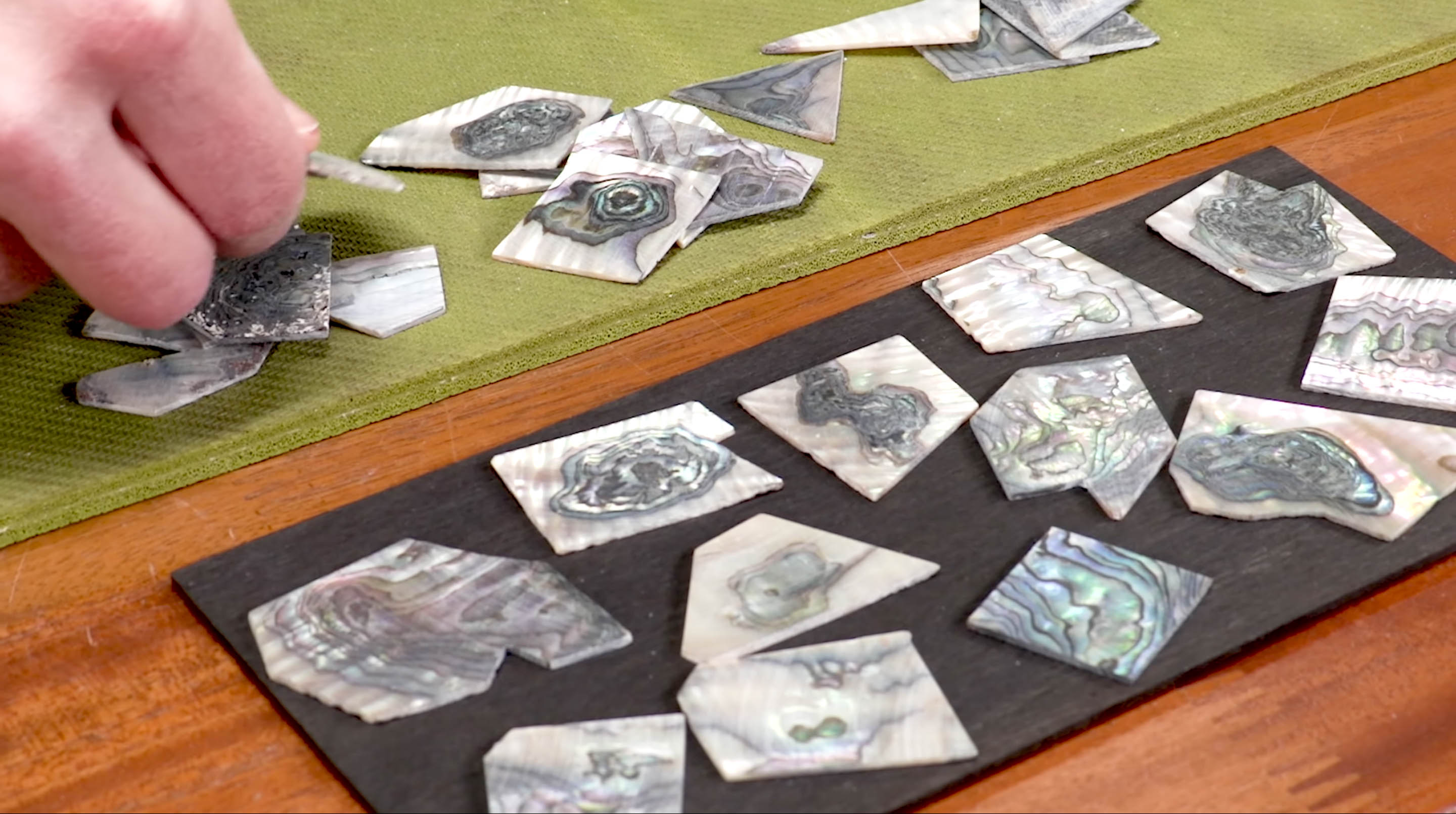

Choix d'un blanc Abalone
Ce dont vous aurez besoin

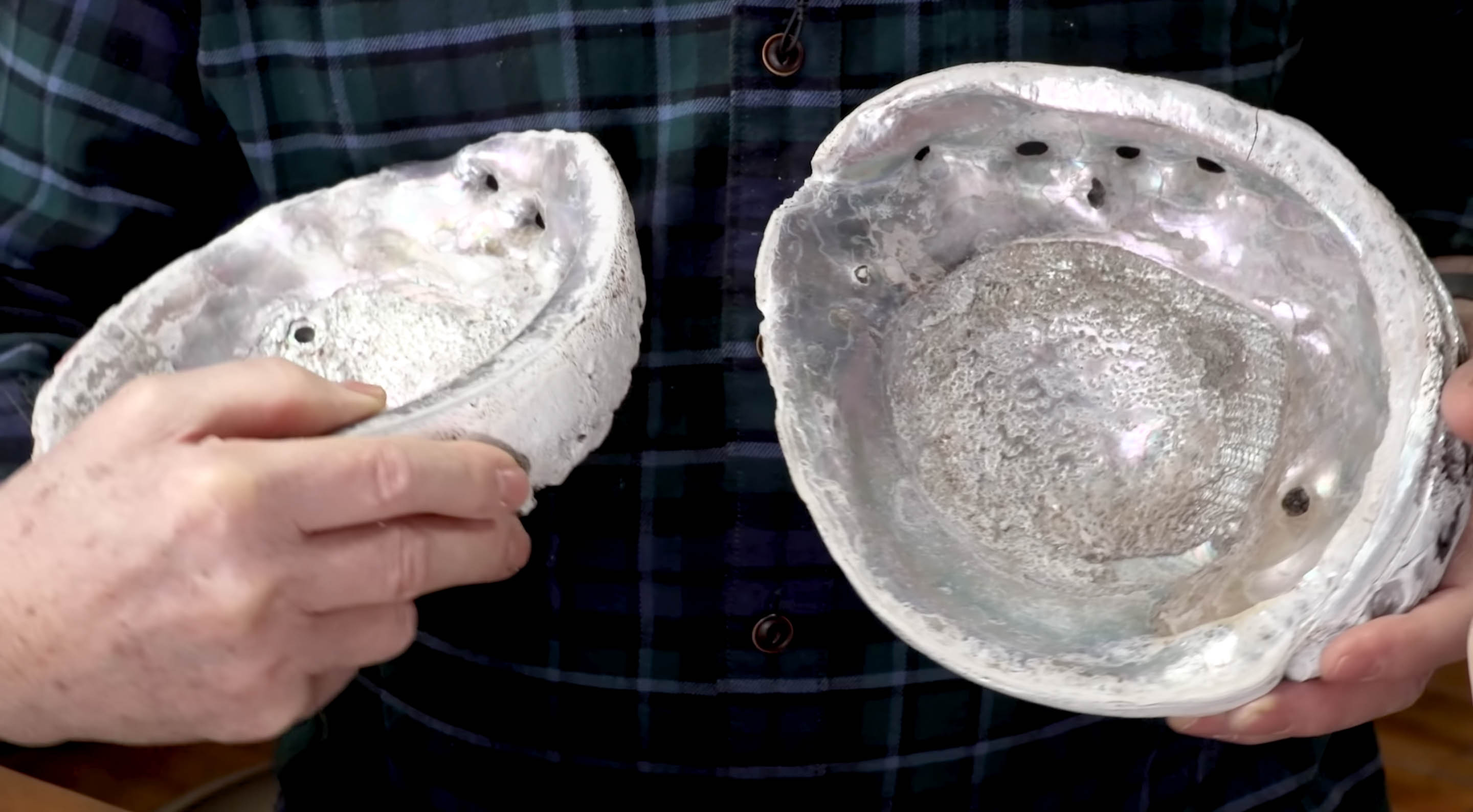

L’Abalone est utilisé depuis des siècles comme matériau d’incrustation. Une enveloppe d’ormeau ressemble à ceci. C’est ce que vous verriez dans l’océan, si vous plongiez pour ça. Ils sont très anciens. Ils appartenaient à l’arrière-grand-mère de ma femme.
Un autre matériau souvent utilisé pour le travail d’incrustation est l’ Abalam. Il s’agit de petits morceaux d’ormeaux réels, compressés dans une matrice. Il semble presque identique à l’ormeau.
Abalam est agréable à travailler car il est parfaitement plat. Les plaques d’ormeau réelles peuvent varier un peu en épaisseur. Ici, ce Martin a, à mon œil, un véritable ormeau dans toutes les rayures qui s’étendent autour du bord, et sur le logo Martin incrusté sur la tête de manche. Cependant, sur la touche , certaines de ces inlays sont en ormeau et d’autres en abalam. Chez StewMac, nous vendons des paquets d’ ormeau véritable, et nous vendons des blancs d’ Abalam.
Je dois décider quelle pièce je vais utiliser pour remplacer l’incrustation. En les regardant, j’aime celui-ci parce qu’il contient ce rouge fluorescent. Il semble que chaque incrustation sur cet instrument présente également une qualité rosée. Je veux quelque chose qui corresponde au reste du travail d’incrustation.
Création d’un modèle
Ce dont vous aurez besoin
Matériau transparent de la plaque de protectionAvant de retirer l’incrustation, je veux en faire un petit modèle. Pour mon modèle, j’utiliserai une plaque de protection en plastique transparentque j’avais allongée dans le magasin. Je vais le coller sur la pièce que nous remplaçons, faire un tracé d’incrustation, et à chaque coin cornière du design je vais faire une marque.
Une autre façon de créer un modèle est de placer un morceau de ruban adhésif ou de papier sur cette cavité creuse après avoir retiré l’incrustation, de frotter un crayon dessus et de tracer l’image de cette façon.

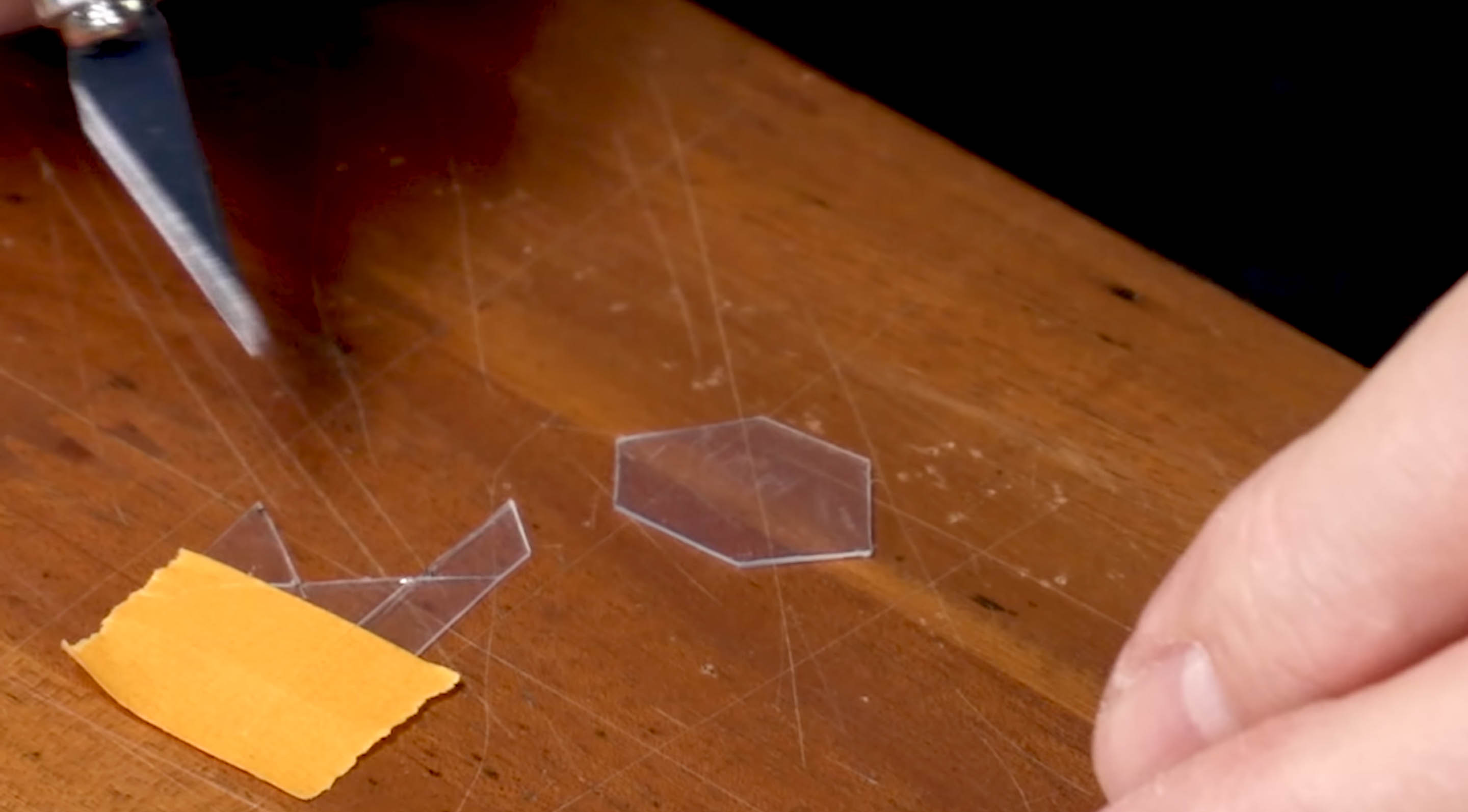

Maintenant, nous allons couper cet hexagone. Tout d’abord, il me suffit de relier ces points. Ce n’est pas LA façon, c’est juste une façon. Vous pouvez le dessiner sur un ordinateur et l’imprimer si vous le souhaitez.
Retrait de l'ancien inlay
Ce dont vous aurez besoin

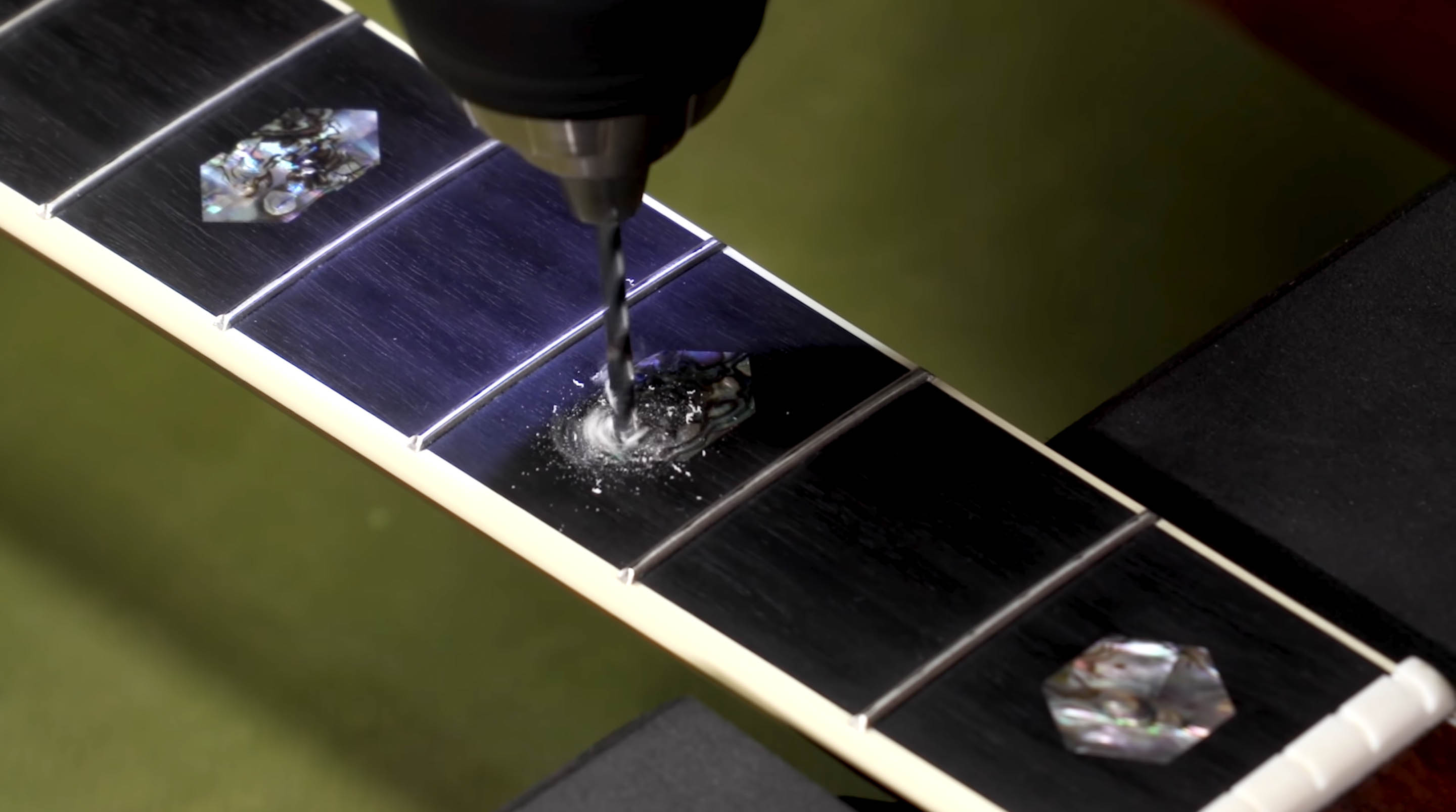

Station de soudageMaintenant que j’ai le modèle, éliminons cette incrustation indésirable. Je vais percer deux trous, un à chaque extrémité de cette incrustation. Cela pourrait vous faire craquer, je perce dans un D-45. Je vais forer jusqu’à ce que je commence à voir un peu de poussière d’ébène passer à travers le trou, c’est ainsi que vous savez que vous avez réussi à traverser l’ormeau.

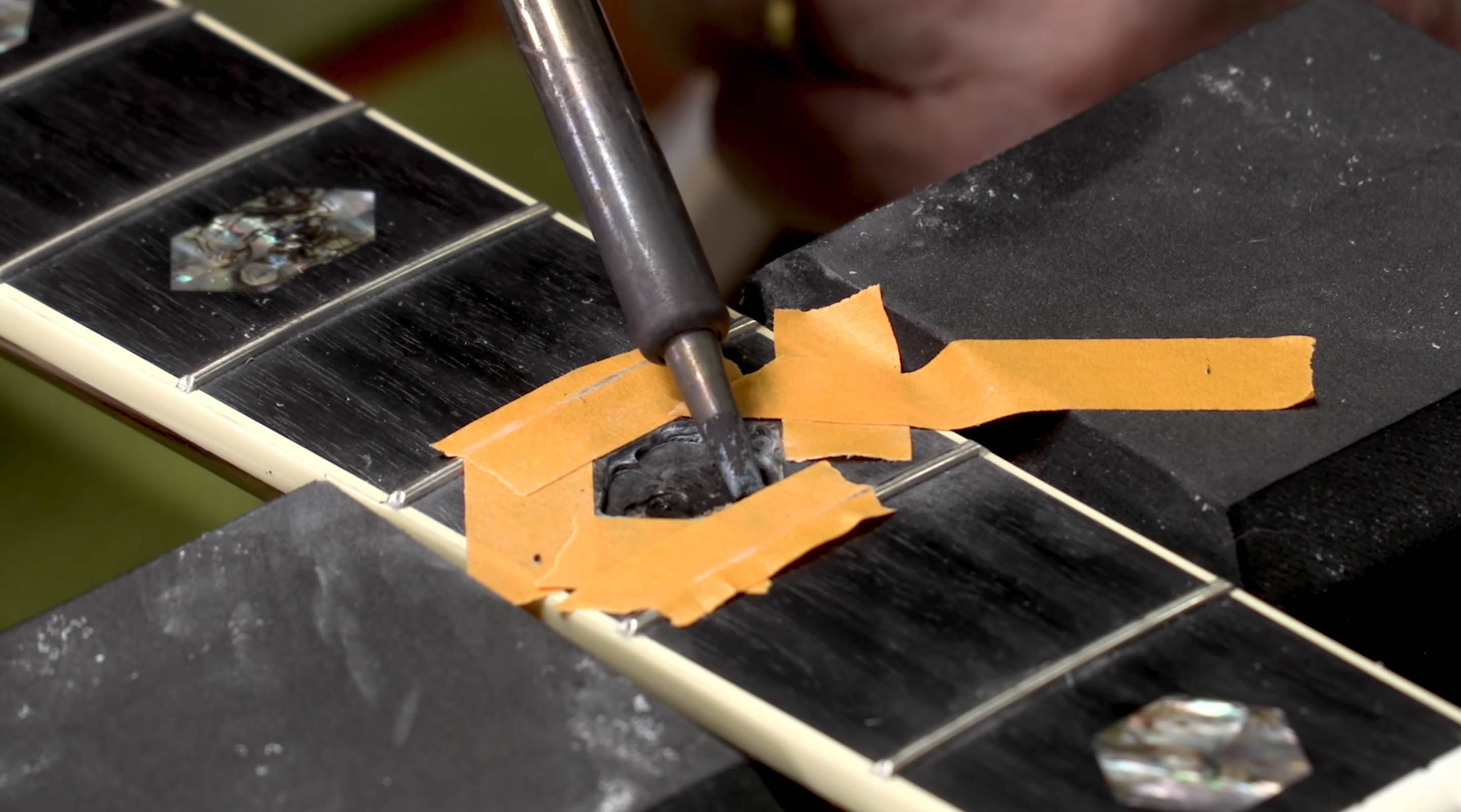

Nous allons maintenant utiliser un fer à souder pour chauffer la colle qui maintient cette pièce en place. Ce n'est pas la station de soudage habituelle que j'utiliserais pour le travail électronique. Il s’agit d’un fer de 100 watts avec une grande pointe large, donc il a beaucoup de surface. Je mets un peu de feutre humide sur l’incrustation pour transférer la chaleur.
Ensuite, je viens avec le foret que j’ai utilisé pour les deux trous. C’est ma petite barre d’appui pour sortir l’incrustation, mais elle n’arrive pas. Je vais y mettre plus de chaleur, directement sur la surface de l’abalam cette fois-ci. Cela pourrait être maintenu en place avec une super glue ou de l’époxy, nous ne savons pas car nous ne l’avons pas construit. Mais la chaleur va tout décomposer. S'il ne sort pas, je vais obtenir mon outil Dremel et je vais l'acheminer.
Cet Abalam se décompose comme un fudge ou quelque chose. Donc, je vais arrêter là. Je n’aime pas ça.

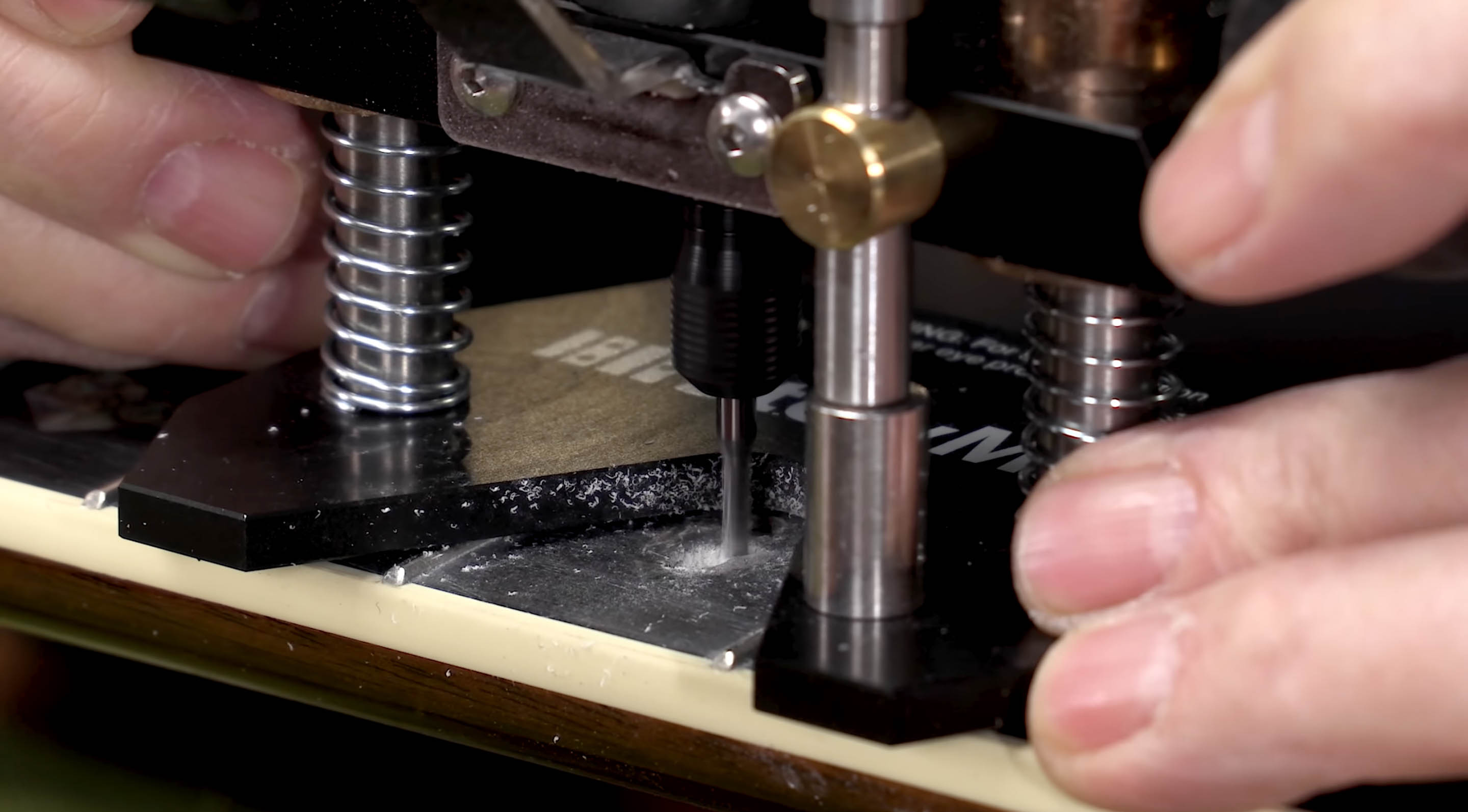

Je vais plutôt sélecteur à mon outil Dremel . Je vais utiliser ce mini routeur plongeant. C’est bien de commencer par plonger dans l’un des trous que j’ai déjà percés, puis d’acheminer mon chemin vers l’extérieur.
CONSEIL PRO : Vous voulez toujours porter un masque ou un respirateur lorsque vous travaillez avec de la poussière d’incrustation. Vous ne voulez pas respirer la poussière de perle. J’ai également un aspirateur à mon poste de travail pour essayer de garder autant de poussière de perle que possible hors de l’air.

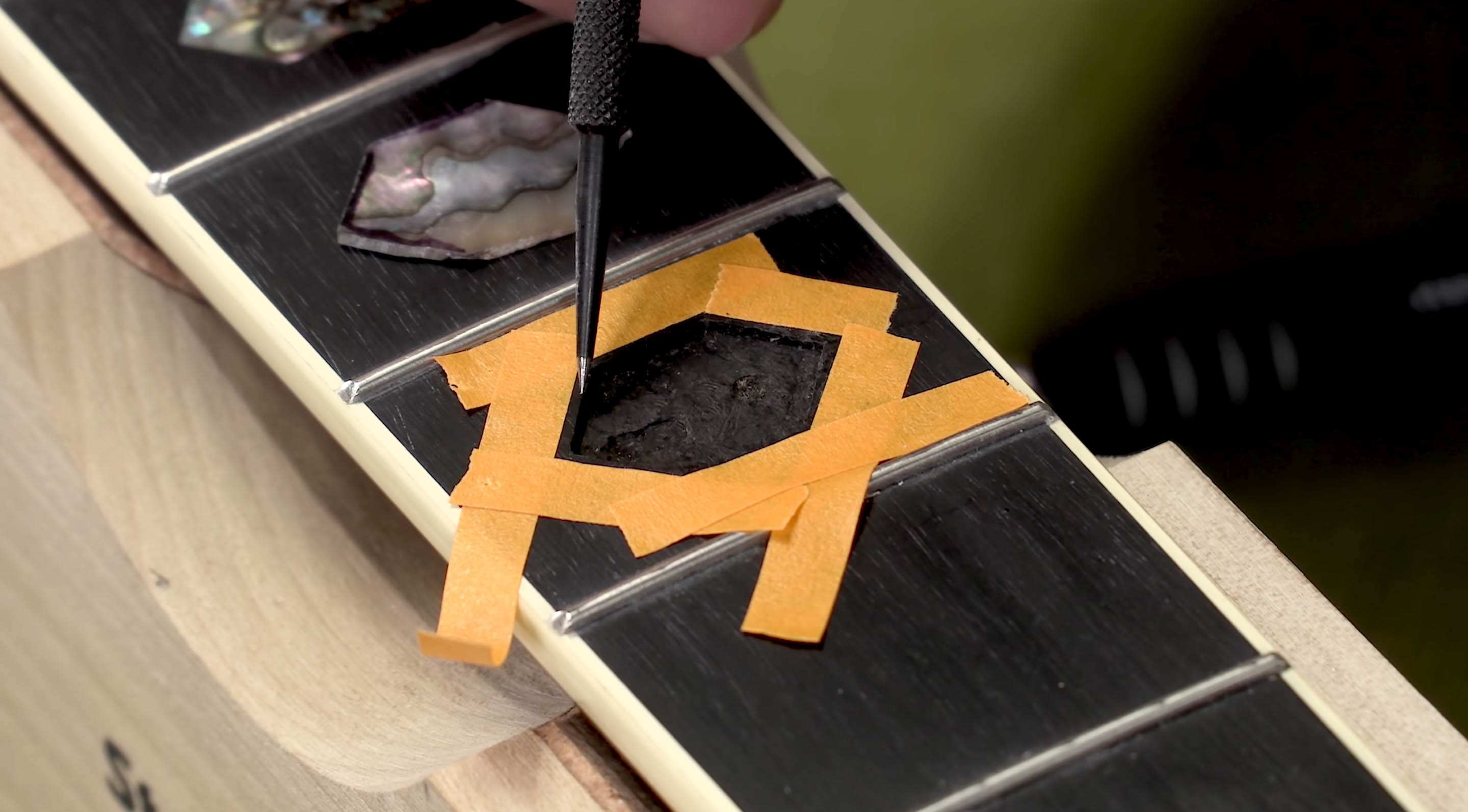

Je me suis arrêté parce que je veux mettre du ruban adhésif le long de la bordure ici. Cela me donnera une bien meilleure vue des endroits où je ne veux pas trop m’approcher de mon routeur. Maintenant, je peux voir mon chemin un peu plus clairement.
J’ai laissé de la perle le long des bords ici, car j’espère qu’un simple taraud au ciseau à bois l’écaillagera, mais il est assez bien collé là-bas. Une chose que je peux dire que j'ai apprise aujourd'hui, c'est qu'Abalam ne sort pas facilement. S’il s’agissait d’une perle unie, elle ferait levier tout de suite.
Vous voulez que votre neck pocket soit aussi propre que possible. Je vais utiliser l’acétone avec précaution.
CONSEIL PRO : J’aime faire tomber un peu 1/2" aimant de réparation dans mon petit coupelle de mélange de l’acétone et l’enfiler sur quelque chose d’acier sur mon établi. De cette façon, je ne le retournerai pas accidentellement, car il est si léger, et j’ai de l’acétone sur des choses que je ne veux absolument pas, comme le filet ou le fini. L’acétone a facilement sorti la dernière de cette colle et de cette incrustation.
Couper et façonner un nouvel insert
Ce dont vous aurez besoin

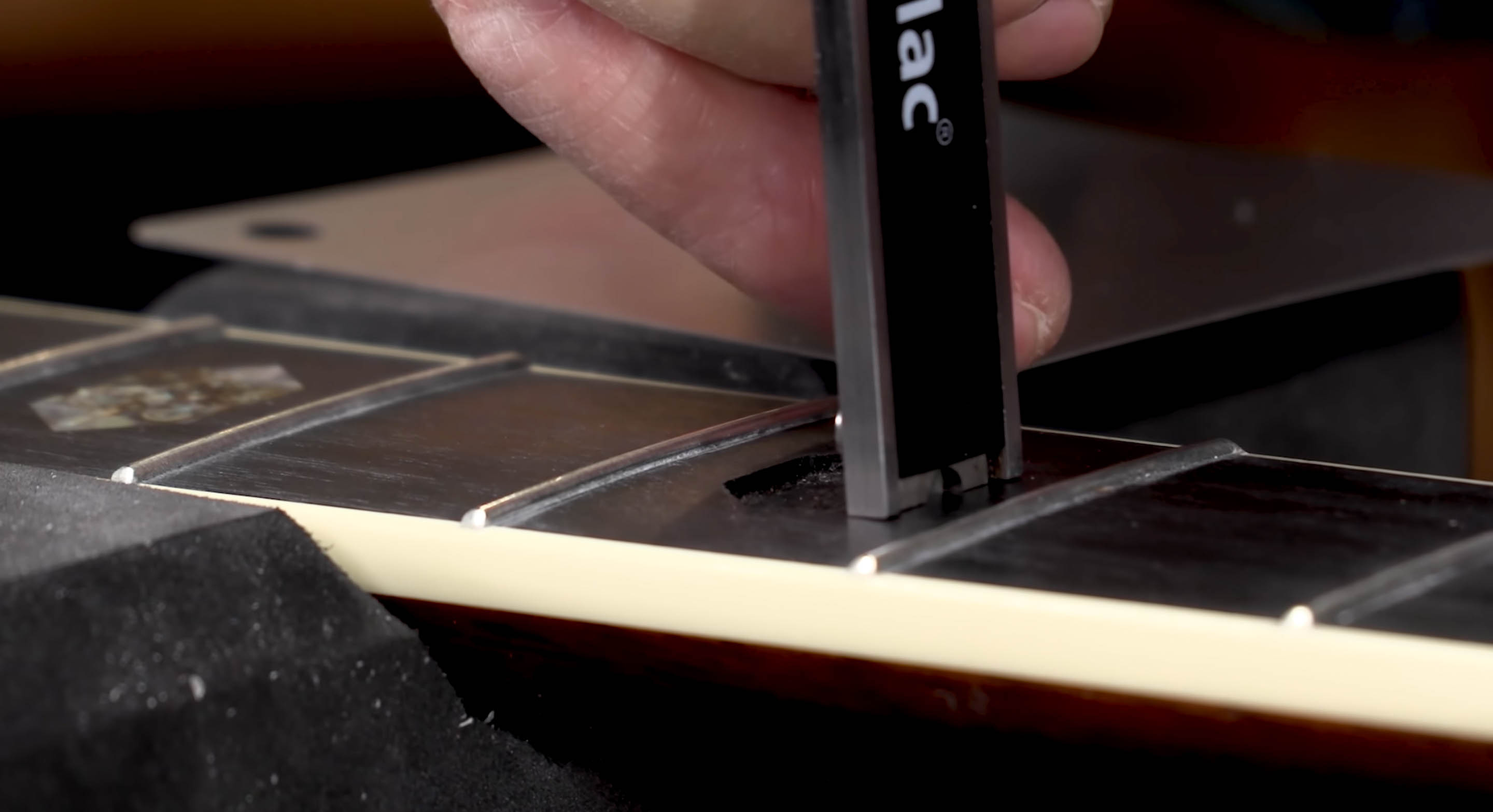

Étriers numériques de LuthierEnsuite, j’aimerais savoir à quelle profondeur cette cavité est comparée à l’épaisseur de l’ormeau. Je vais donc sortir mes pieds à coulisse. Tout d’abord, mesurons l’ormeau : 0,049". Ensuite, en utilisant la fonction d'arrêt de profondeur sur les étriers, je mesure la profondeur de la cavité : 0,052".
C’est très proche en taille. La cavité n’est qu’un peu plus profonde. Je suis prêt à découper notre nouvelle pièce et si nous pouvons y trouver une bonne forme, elle s’enfoncera directement. Puis, s’il est trop bas, je vais mettre de fines feuilles de papier en dessous pour le caler quand je le colle.

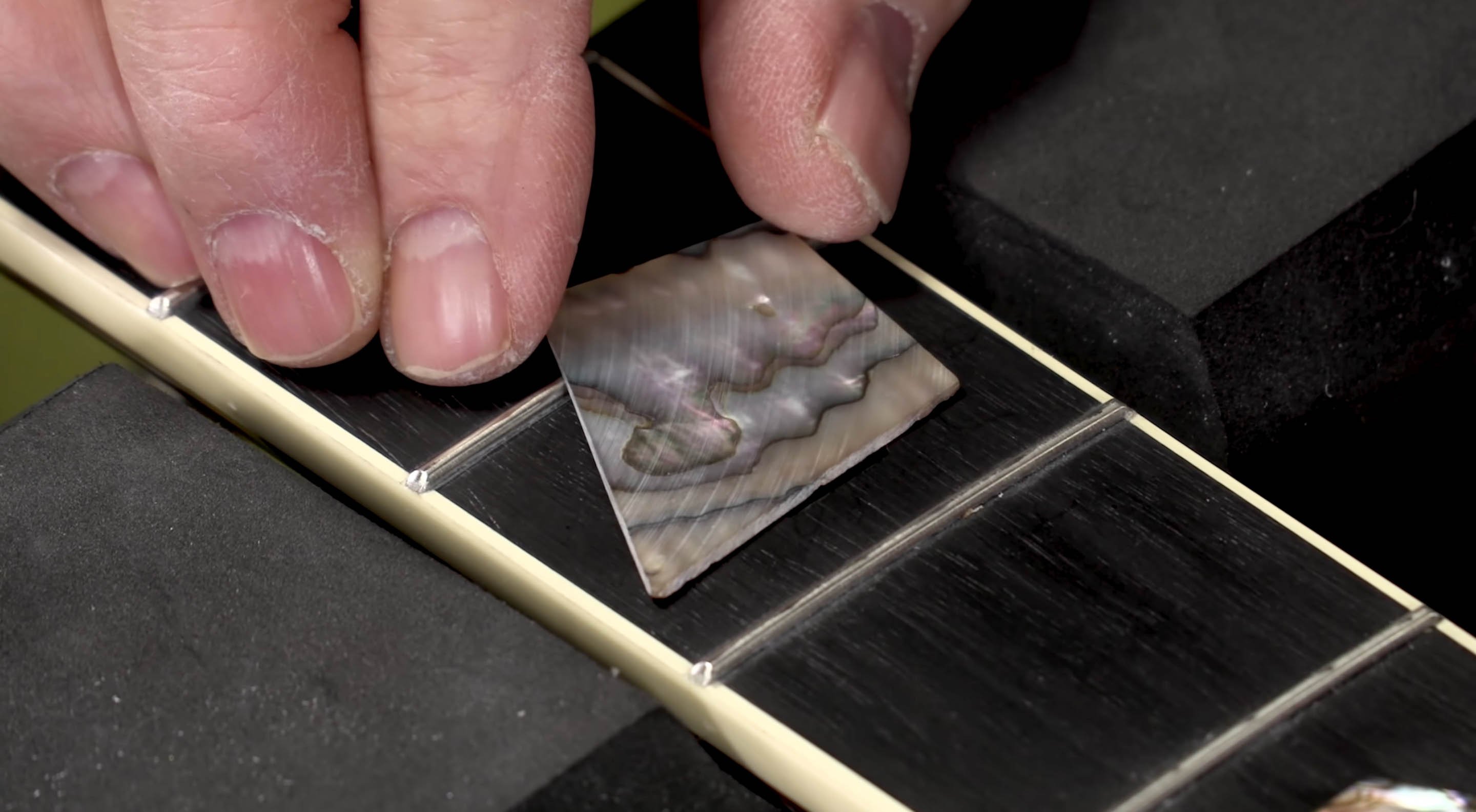

Je veux décider quelle partie de cet ormeau serait la plus belle, puis utiliser mon modèle pour tracer autour. L’ormeau a ces petites lignes ondulées qui ressemblent à l’une des autres pièces d’incrustation, et je pense que cela sera beau.
Je vais prendre mon petit modèle et le déposer dans la neck pocket. When it's in, it leaves about 0,012" of a gap on one side, and it tapers up toward the edge on the other side. Ce sont des choses que je veillerai à prendre en compte lorsque je tracerai et découperai le blanc d’ormeau.

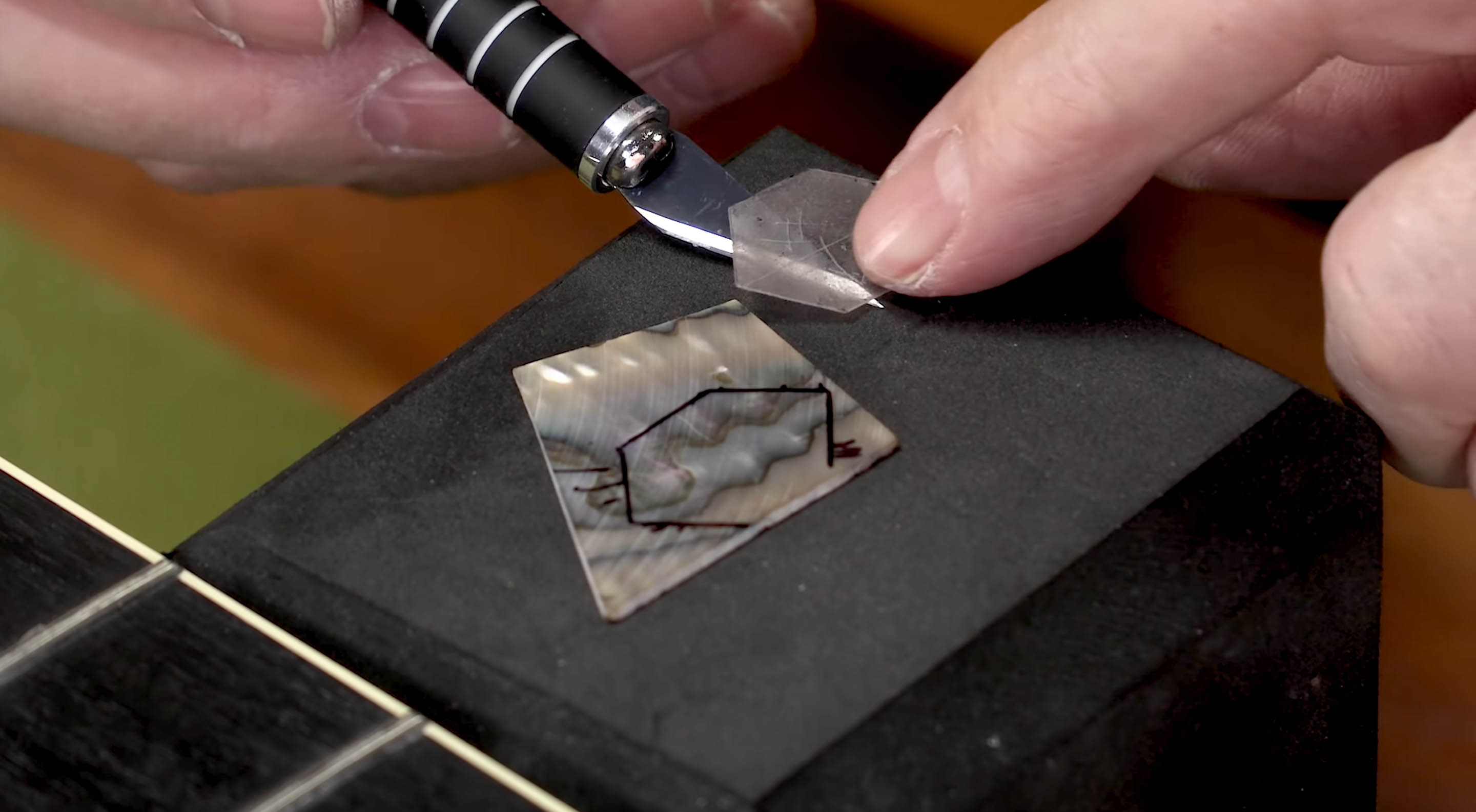

Ensuite, je vais prendre le modèle hexagonal et le placer sur le bord avant de ce blanc, qui est assez droit et carré, puis le marquer avec un stylo.
Je vais ajouter un peu de largeur à la conception pour s’adapter à ces lacunes que nous avons vues, et je pense que j’aurai une assez bonne forme.
Il s’agit de votre outil principal pour façonner l’incrustation, une scie à découper à perles.
Nous avons des lames extra fines, fines et moyennes pour la scie. J’ai bien choisi parce que je me suis entraîné sur un morceau plus tôt et que ça a bien fonctionné. J’ai un petit tabouret sur lequel m’asseoir et il supporte vraiment mon poids uniformément. J’ai un gabarit ici, appelé un bec d’oiseau.

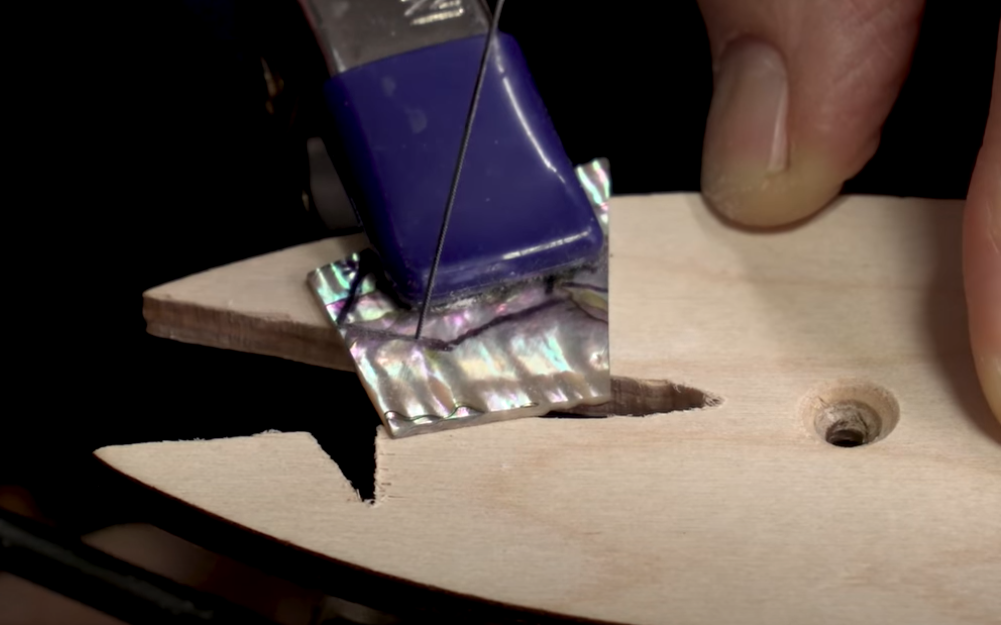

C’est un petit gabarit contre lequel tailler la perle. StewMac fabrique un gabarit de découpe de perles sur lequel vous pouvez fixer une pompe à air et souffler légèrement la poussière pendant que vous coupez. Si vous l’utilisez, assurez-vous de porter un respirateur. Vous ne voulez pas respirer la poussière de perle.
Aujourd’hui, je vais utiliser celui que Craig Lavin a fabriqué lorsqu’il a tourné notre vidéo sur l’incrustation de perles. Vous voulez vraiment regarder ça si vous allez couper des perles, car c’est un maître.
Je vais positionner et faire pivoter l’ormeau pour toujours couper une ligne droite et directionnelle.
Nous l’avons, et ce sera plutôt un. Nous sommes restés en dehors des lignes et cela nous donne de la place pour respirer. Nous verrons comment il s’adapte en retirant la guitare et en voyant où nous devons la tailler.
Ce que j’ai fait ici, c’est prendre l’incrustation et la placer soigneusement sur la zone routée, jusqu’à ce que je ne puisse voir aucune de cette cavité. Ensuite, je l’ai maintenue très soigneusement, parce qu’elle va vouloir glisser simplement en la touchant. Toujours aussi soigneusement, je suis venu et j’ai posé du ruban adhésif sur tous les éclisses.
Maintenant, j’ai une assez bonne idée de l’endroit où l’incrustation pend au-dessus de la cavité. Nous devons retirer beaucoup d’un bord, et un peu des autres.
Pour réduire la taille de cette nouvelle pièce, vous avez plusieurs options. Vous pouvez utiliser des limes, du papier de verre sur une surface plane, ou si vous avez une ponceuse à bande, c’est la façon la plus rapide. C’est ce que je vais utiliser. J’ai mis un petit morceau de ruban adhésif double-stick sur le dessus de l’orme afin que mon doigt puisse le saisir.
C'est une ponceuse beaucoup plus grande que ce dont j'ai besoin pour ce travail, mais je ferai de mon mieux pour être vraiment prudent. À partir de maintenant, ce n’est qu’une question de va-et-vient. Poncer un peu et tester l’ajustement. Poncer un peu plus et tester à nouveau l’ajustement, jusqu’à ce que vous l’ayez bien fait. Prenez votre temps et testez l’ajustement souvent.
Eh bien, c’est presque parfait. Avec cette grande ponceuse, j’ai été un peu trop loin et il y a un petit écart d’un côté. Nous nous en occuperons plus tard avec un peu de magie du vieux Dan. Ne vous inquiétez pas pour le marqueur noir restant, car cela se détachera à l’étape suivante.
Rayonnement de l’inlay
Ce dont vous aurez besoin
4" cale de ponçage pour radiusJe suis prêt à coller l’incrustation, mais avant de pouvoir le faire, je dois radius le haut de l’ormeau car la touche est incurvée et le blanc de perle est plat. Vous ne pouvez pas placer une incrustation plate dans du bois incurvé ou elle collera à chaque extrémité.
Cette touche a un radius de 16 po. Je sais que c’est un Martin et c’est ainsi depuis des années. J’ai donc une cale de ponçage pour radius de 16 po.
Les blocs de rayon sont utilisés pour poncer les plaques de fret. Si cette guitare était une nouvelle version, ou dans mon magasin pour remplacer toute l’incrustation sur la touche, j’utiliserais une grande cale de ponçage pour radius pour les poncer toutes en même temps. Mais je ne peux pas le faire sur une guitare totalement finie.
Nous devons pré-radius le blanc de l’incrustation. J’utiliserai un certain nombre de grains de papier de verre différents, avec du ruban adhésif double pour le coller à la cale de ponçage pour radius. Je vais commencer par 220-grit. Je pourrais commencer par 120 s’il s’agissait peut-être d’une pièce plus grande, mais vous pouvez perdre un peu de couleur lorsque vous traversez les couches d’ormeau. Je ne veux pas trop le gratter.
CONSEIL PRO : J’ai fait une clôture pour aider à stabiliser ma main pendant que je ponçais et polissais. Juste un morceau de bois avec un bord droit que j’ai serré à l’extrémité de ma table de travail. Ensuite, je l’ai rectifié pour que la cale de ponçage pour radius, lorsqu’elle roule le long de la clôture, soit toujours sur la ligne centrale et que nous n’ayons pas un radius maladroit et mal formé. Un autre conseil est de poser votre incrustation de ferraille à côté de votre pièce pendant que vous poncez. Cela permettra de stabiliser la cale de ponçage pour radius et de l’empêcher de basculer.
Je mets des marques au crayon au sommet de l'ormeau pour que je puisse voir mes progrès. Le 220-grit va tirer le meilleur parti des bords et cela va se produire assez rapidement.
Maintenant, je veux y remettre des marques de crayon et je vais sélecteur à un autre grain, 320. Il ne s’agit que de quelques passages à chaque niveau de grain.

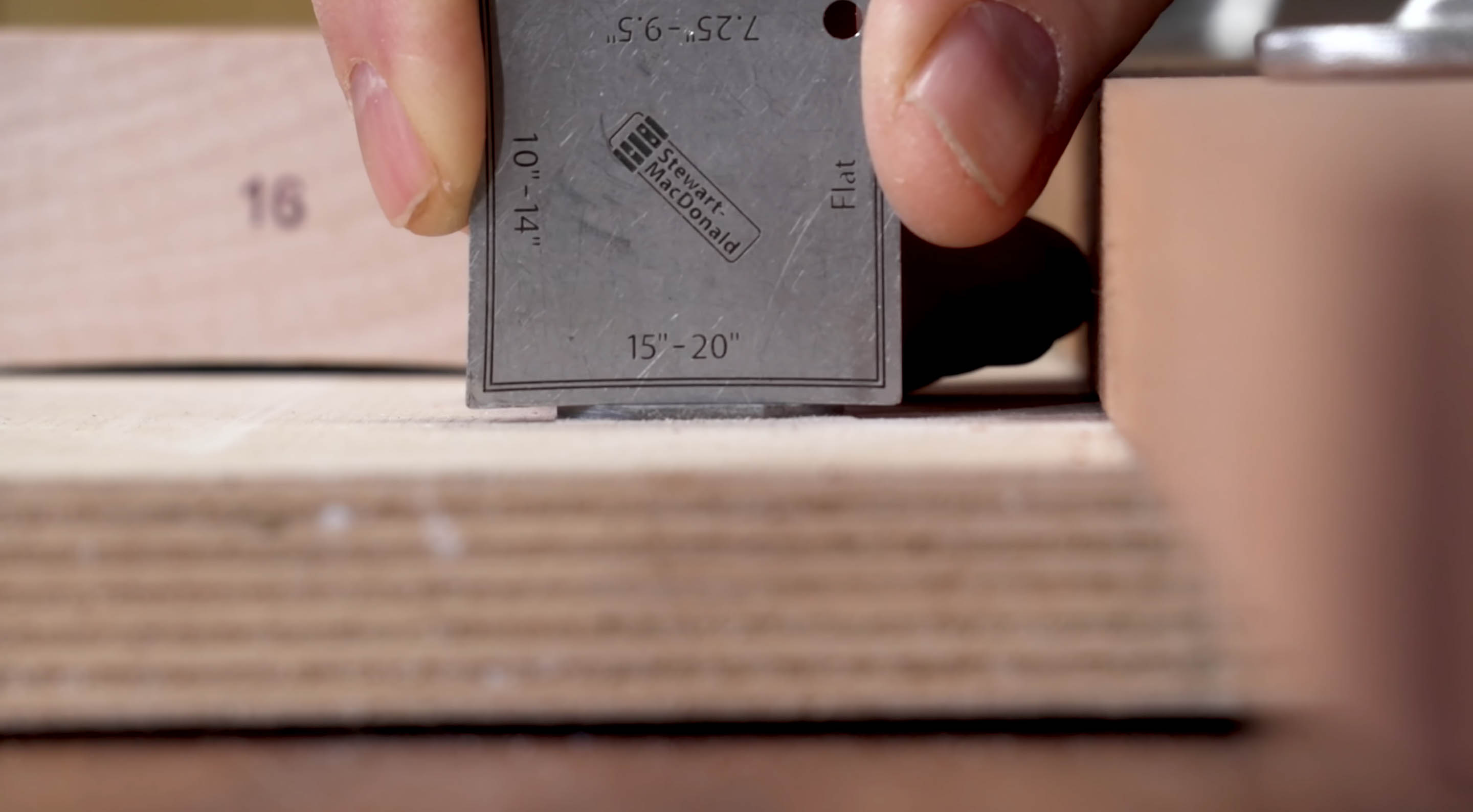

Il n’est pas trop tôt pour vérifier le radius. Je vais utiliser cette petite jauge de profondeur Fret Slot.
On pourrait être là, les gens. Donc, ce que je vais faire, c'est passer directement à un grain de 400 et commencer à le polir. Je n'essaie plus de décoller, juste de polir ce qui est là.
Ensuite, je vais sélecteur au 600-grit. À chaque fois que je le fais, je vais toujours y mettre un petit crayon parce que cela me dit que je polis vraiment uniformément. Ensuite, 800. Même si je peux presque m'arrêter à 800, je ne vais pas le faire. Je vais passer en revue les papiers de micro-finition à grains 1000, 1200, 1500 et 2000.

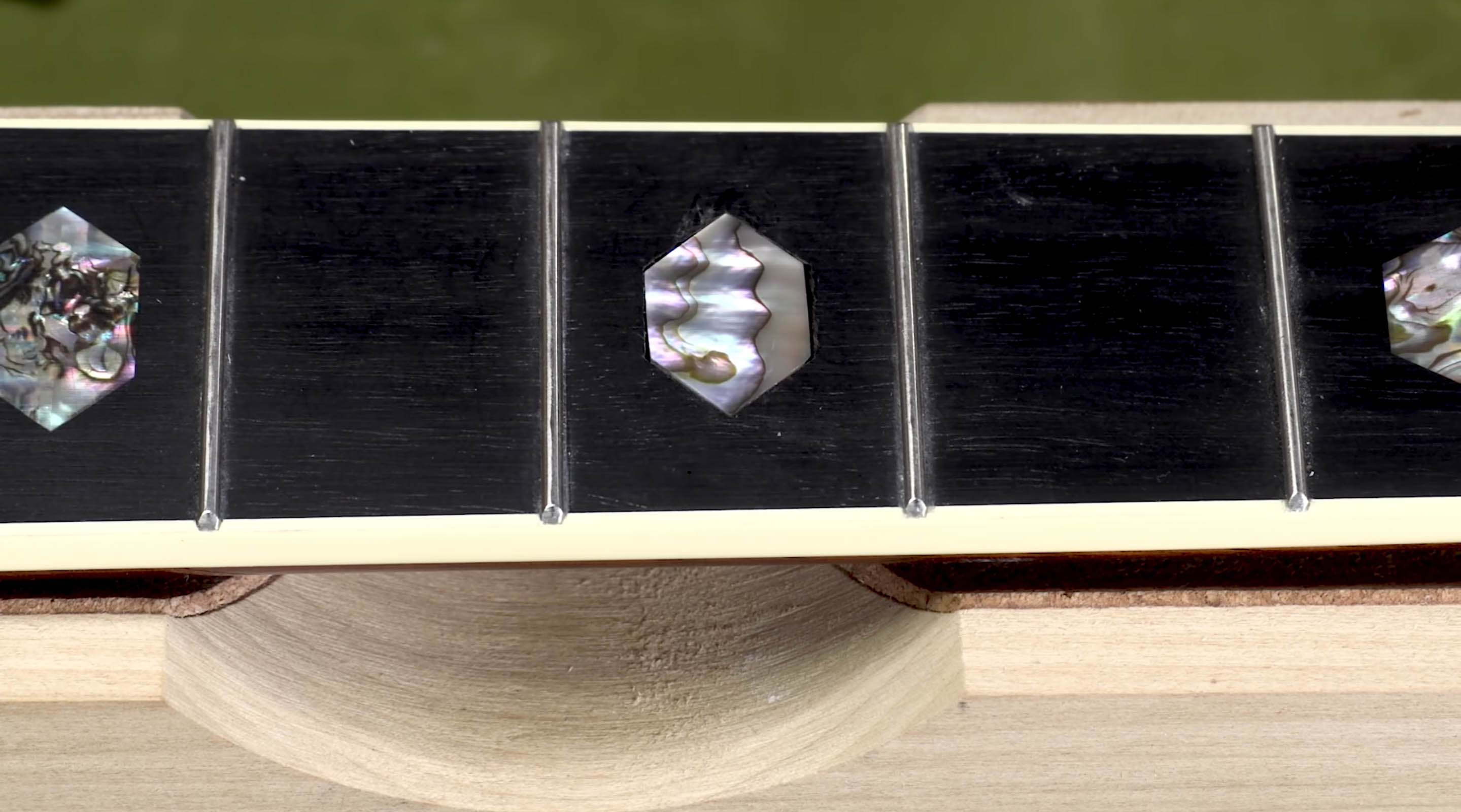

Et maintenant pour le grand moment, testons-le et voyons comment nous avons réussi. La hauteur est parfaite. Il affleure le bois qui l’entoure. Vos doigts sont un très bon appareil de test, croyez-moi. C’est tout simplement magnifique. Et quelle que soit la colle avec laquelle je la colle, elle remplira les petites craquelures de l’extérieur, car il y aura du noir dans la colle. Je vais utiliser un morceau de papier absorbant, y mettre un peu de composé de polissage et essuyer la pièce d’incrustation. Cela mettra un joli éclat sur cet ormeau.
Installation de l’inlay
Ce dont vous aurez besoin
Colle de poissonD’accord. Nous avons l’incrustation polie et encastrée dans la planche et il est temps de la coller. Vous avez beaucoup d’options en ce qui concerne la colle à utiliser. Une standby est cette résine époxy de deux heures qui mélange le noir de jais. Les couches intérieures du monde entier l’utilisent. Une autre colle serait la super glue noire. Je ne vais pas les utiliser, car je ne peux pas les essuyer avec de l'eau. Ce sont d’excellentes options pour une nouvelle construction, lorsque vous êtes capable de poncer et de terminer l’ensemble de la manche après avoir collé dans l’incrustation.
Je vais plutôt utiliser une colle à base d’eau. Peut être de la colle colle animale, de l’ ichtyocolle ou du Titebond. Ils sont tous hydrosolubles et plus faciles à nettoyer. Sur ce projet, je vais mélanger cette colle avec cette poudre noire, cela va donc affecter mon choix de colle. Le Titebond est une couleur blanche crémeuse, et il faudrait beaucoup de poudre pour obtenir un vrai noir.
Je pense que j'utiliserai de l'ichtyocolle. La colle de poisson est déjà mélangée, translucide, et il ne faut pas beaucoup de poudre pour la rendre noire.

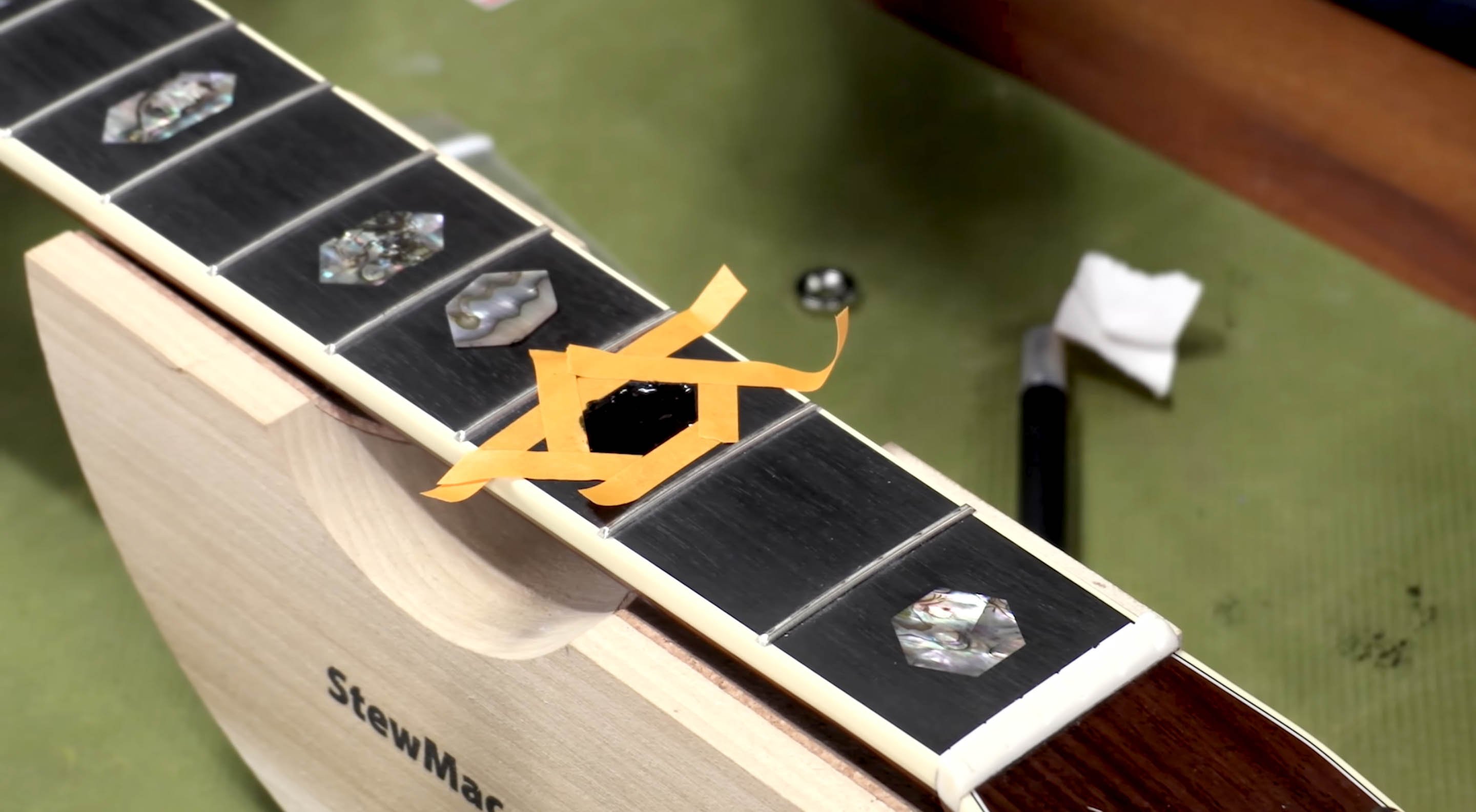

Lorsque j’enfonce cette perle dans la cavité remplie de colle, elle suinte à travers les fissures et les fissures. Donc, avant de commencer, je vais m’encoller jusqu’au bord.
De cette façon, je peux décoller le ruban et emporter la majeure partie de l’excès de colle avec moi lorsque j’ai terminé. Je vais mélanger ma colle dans mon plat de mélange préféré. C’est le petit paquet dans lequel vos aimants de réparation entrent. Je les ai sauvés depuis des années. J’en ai probablement 40 ou 50 parce qu’il s’agit de petites tasses de mélange parfaites.
Cette colle a un long temps d’ouverture. C’est une autre raison pour laquelle je ne veux peut-être pas utiliser de colle animale car elle s’installe très rapidement. Je veux donc enduire le bas de la neck pocket de ce mélange de colle et de poudre noire. Lorsque nous appuierons sur l’ormeau, il suintera et remplira ces espaces sur le côté.
Ensuite, je vais déposer ma nouvelle incrustation dans la neck pocket et la pousser doucement vers le bas. Maintenant, nous pouvons retirer la bande. Il n’a pas obtenu tout l’excès de colle, mais c’est pourquoi nous avons utilisé une colle à base d’eau. Il sera facile à nettoyer. Je vais retirer une partie de l’excès de colle avec un petit écouvillon de nettoyage.

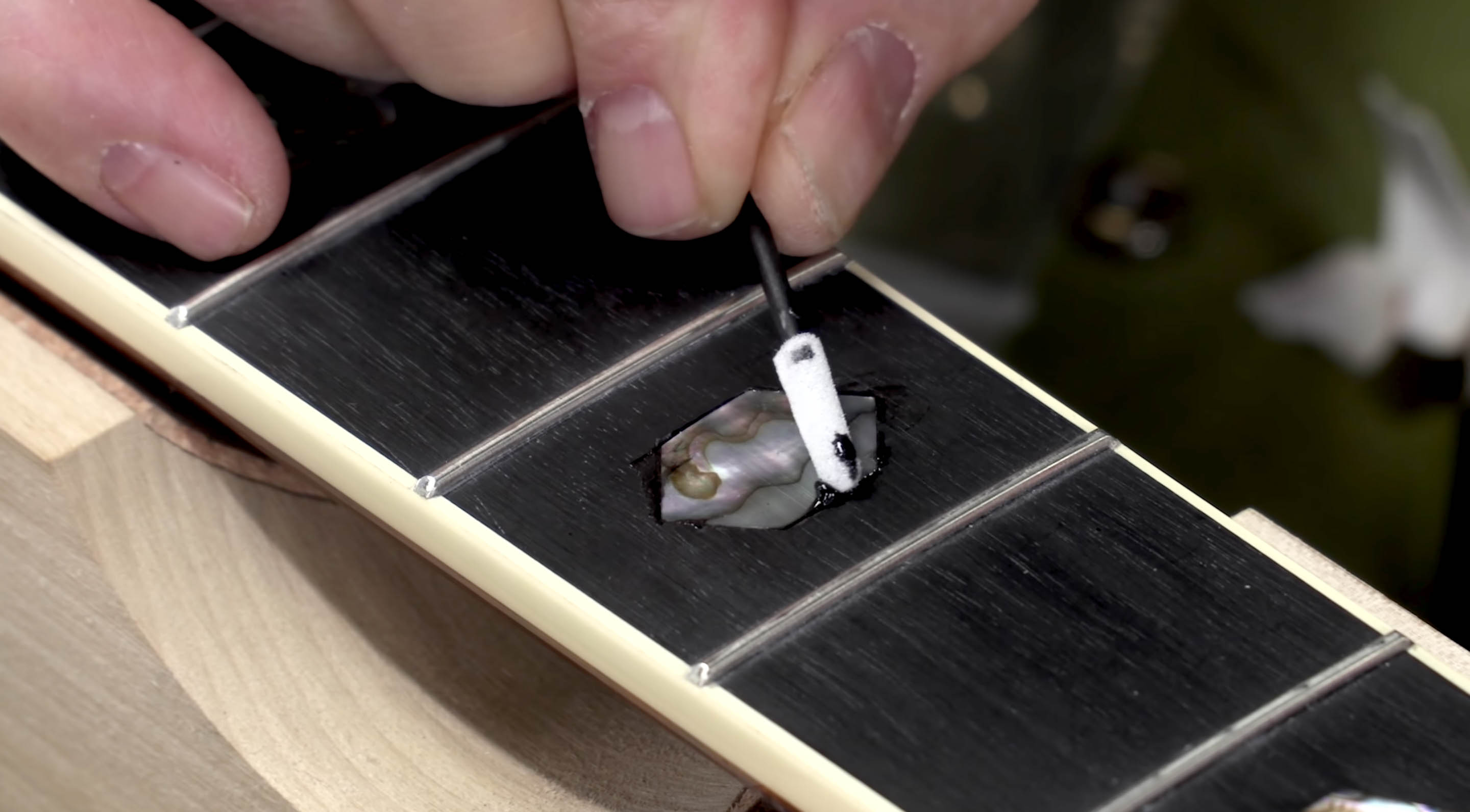

Je vais maintenant laisser sécher quelques heures et revenir avec de l’eau chaude sur un chiffon, et l’excès de colle restant se détachera tout de suite. Enfin, une fois qu’il sera complètement sec, je le passerai en revue avec quelques 12,000-grit Micro-Mesh pour le polir une dernière fois.

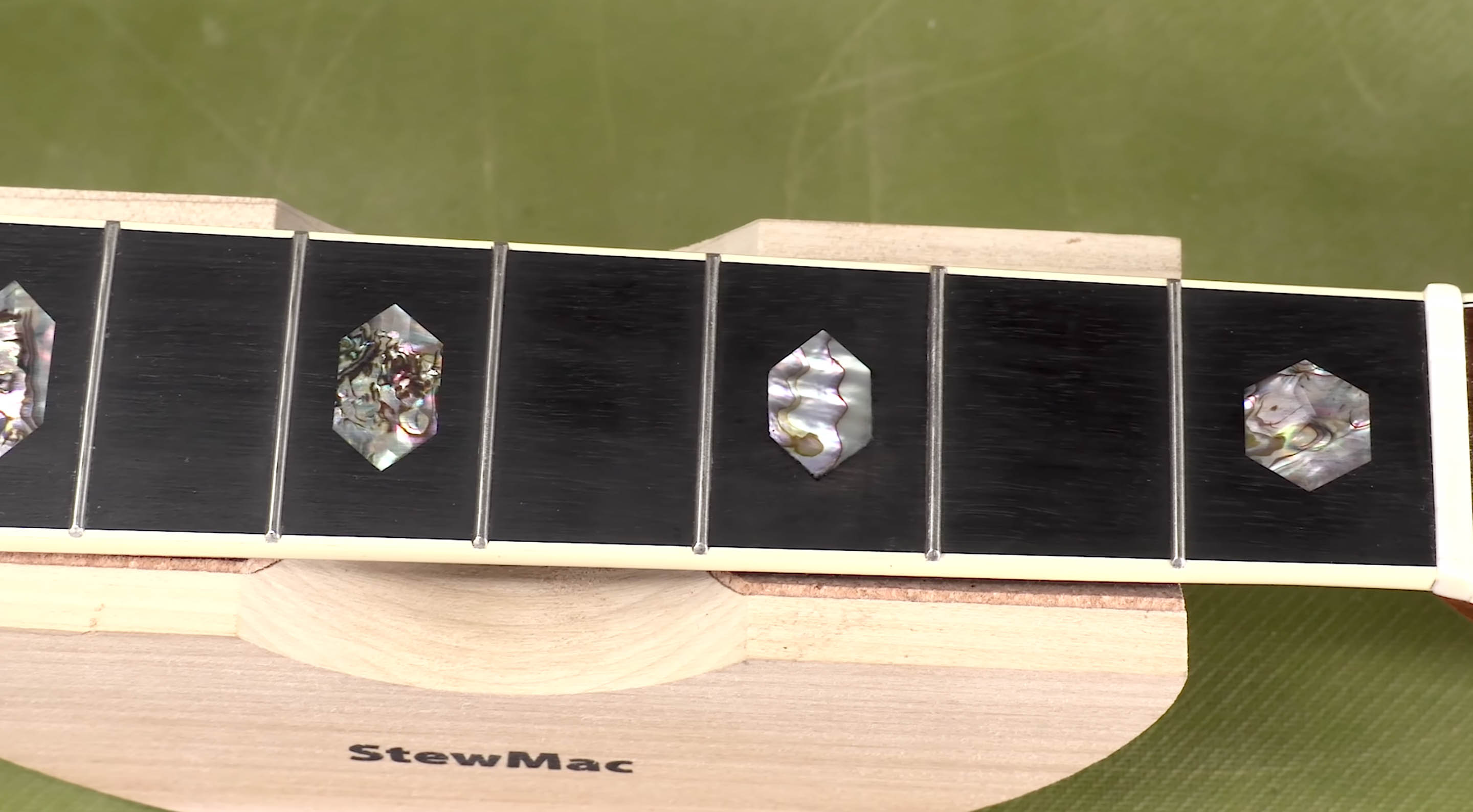

J’adore la façon dont cela est sorti. Tout s’est parfaitement passé, et je pense que mon client va enfin avoir sa guitare de rêve. J’espère que vous avez apprécié ce tutoriel et appris quelque chose.
