Base de défonceuse de précision et guide pour bords de guitare
Comment assembler et utiliser la base du routeur de précision et le guide de bord.
La base du routeur de précision dispose d'une barre de montage d'outil avec écrou 3/4-12 pour s'adapter à ces outils rotatifs :
- Dremel, Professional, MultiPro et modèles fabriqués depuis 19,6
- Assistant Black & Decker et RTX
- Notre pièce à main personnalisée Foredom
Avant de fixer la base du routeur, dévissez la bague en plastique filetée du nez de l'outil et installez la mèche de coupe souhaitée dans la pince. Visser le socle du routeur sur le nez de l'outil jusqu'à ce qu'il soit bien ajusté. Notre flexible de mini pompe à air n° 52,2 en option peut être fixé à la base du routeur pour souffler la poussière pendant l' fresado.
Pour ajuster la profondeur de coupe avec la base du routeur :

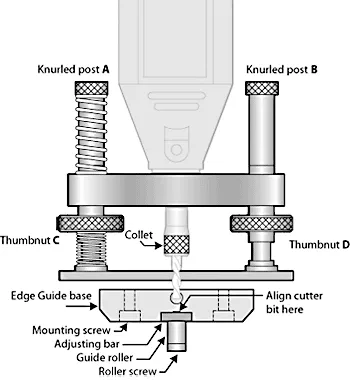

1. Desserrez les montants moletés A et B (voir illustration) et le grand écrou à molette D.
2. Régler la fraise à la profondeur approximative dans la pince de l'outil (s'assurer de laisser une queue de fraise suffisante dans la pince). Serrer la pince. Utiliser le grand écrou à oreilles C pour un réglage fin de la profondeur de coupe. Un tour complet de l'écrou à oreilles équivaut à 0,0,5" (.8,9 mm).
3. Serrer la tige moletée A pour verrouiller la profondeur de coupe.
4. Serrer l'écrou à oreilles D jusqu'à ce qu'il touche le bas du porte-outil.
5. Serrer la tige moletée B.
Les trous de vis dans la plaque de base permettent la fixation à d’autres gabarits et fixations.
Pour utiliser le guide Edge :1. Fixez la base du guide de bord à la plaque en aluminium sur la base du routeur, à l'aide des vis fournies. Ne serrez pas encore les vis.
2. Tenez l’outil rotatif, la base du routeur et le guide de bord comme indiqué sur l’illustration à l’extrême droite. Aligner la fraise avec l’extrémité de la vis à rouleaux qui dépasse à travers la barre de réglage du guide de bord. Serrez les vis lorsque la mèche est correctement alignée.
3. Desserrer la vis de verrouillage de la barre de réglage et positionner le rouleau de guidage avec la vis moletée pour obtenir la profondeur de coupe souhaitée. Serrer la vis de verrouillage.
4. Pour une profondeur de coupe constante pendant le fresado, assurez-vous de garder l’outil perpendiculaire au point de contact du bit du routeur.
