Stewart-MacDonald Fret presse à mandriner
Instructions de configuration et conseils utiles pour tirer le meilleur parti de notre système de presse à mandriner Fret.
CONFIGURATION ARBOR
Déballez la presse à mandriner et essuyez tout excès d’huile ou de graisse qui pourrait se trouver sur le boîtier. Installez la butée du bras et appuyez sur la plaque de presse à fret dans l’élévateur.

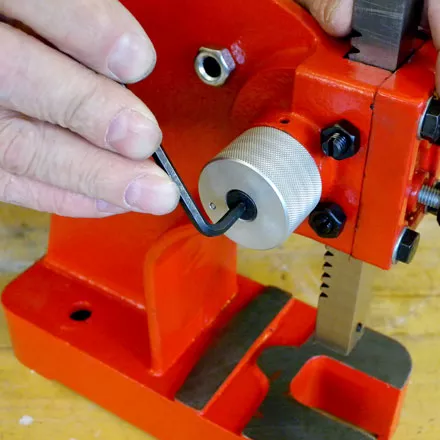

Réglage de l'élévateur
La hauteur de l’élévateur au-dessus de la touche varie en fonction de la façon dont vous utilisez la presse.
Pour modifier la hauteur de l'élévateur au-dessus de la touche, retirer le ressort de recul à l'aide d'une clé hexagonale 4 mm .

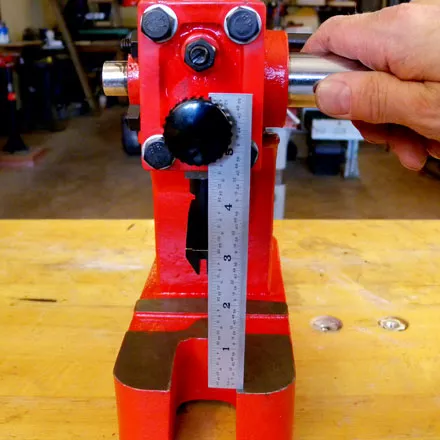

Faire tourner l’engrenage à la main de sorte que la plaque de presse à fret dégage la base de l’arbre d’environ 1-1/4 po lors du contact avec une touche uniquement, à l’aide de la table de touche.
Clearance should be about 2-1/2" when fretting a neck, using the wooden neck support.

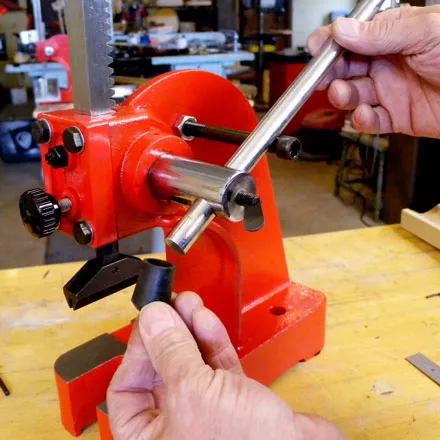

Une fois réglé, remplacez le ressort de recul et installez le bras de levier.

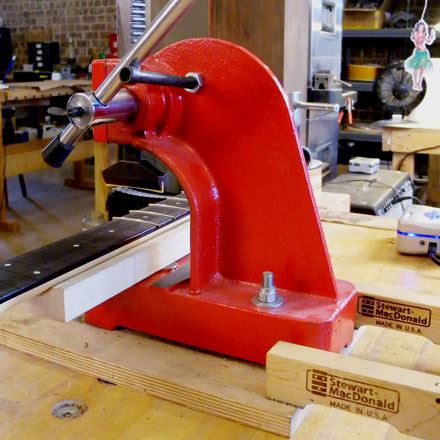

Suggestions de montage
Pour de meilleurs résultats, la presse doit être fixée sur un banc ou un espace de travail dédié.
Montez la presse à mandriner sur un morceau de contreplaqué pour faciliter le serrage sur votre banc.

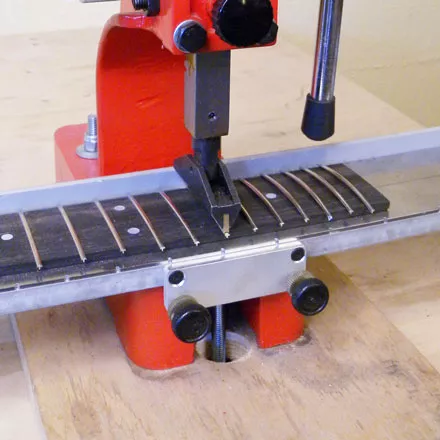

Pour fixer la table de touche, percez un trou de 5/16 po à travers le contreplaqué et votre banc. Enfiler la tige de vis de la table dans la clôture du trou vers l'arbre et la serrer par le bas jusqu'à ce qu'elle soit bien fixée.

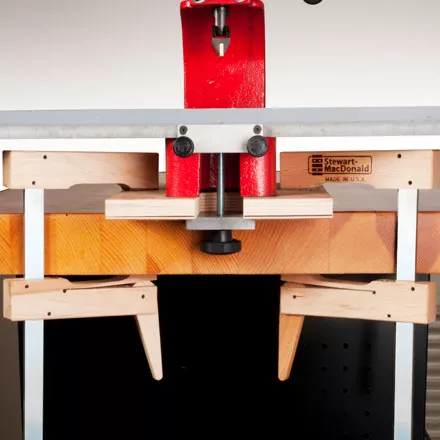

Une autre méthode (illustrée à droite) consiste à découper un renfoncement dans le contreplaqué. Cela permet à la presse de dépasser le bord de votre banc.
OPTIONS DE CONFIGURATION DU FRETTING
La presse à mandriner peut être utilisée pour installer des frettes dans une manche complète ou dans une nouvelle touche qui n’a pas encore été fixée à une manche. La bonne configuration de la presse varie en fonction de la façon dont elle sera utilisée.

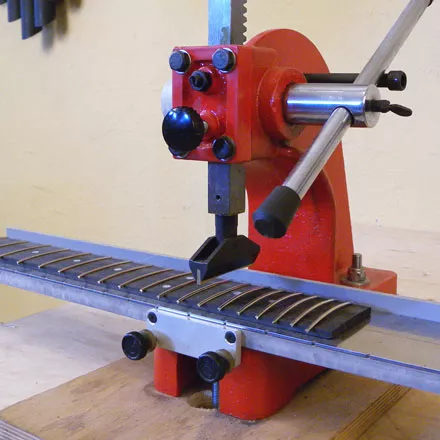

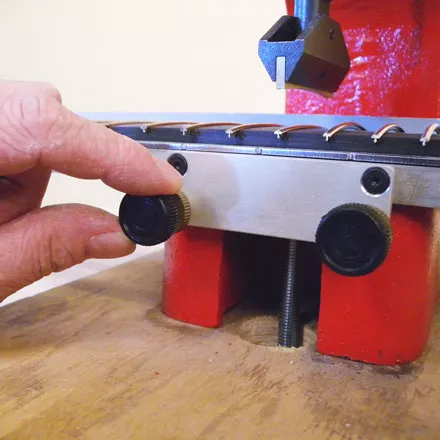

Installation des épingles dans une touche libre :
Placer une touche, avec ou sans gabarit, sur la table de frettage.
Utilisez les réglages à l’avant de la presse pour aligner la table de sorte que les fentes à fret soient carrées avec la plaque de presse.

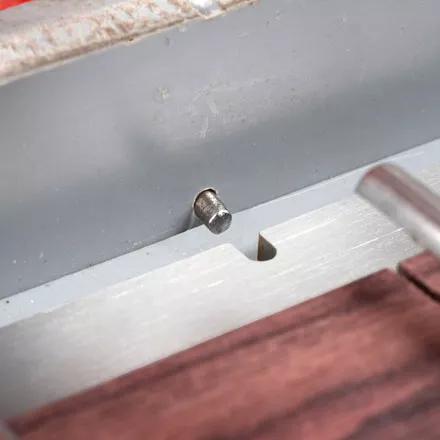

La cheville d'indexation fonctionne avec un gabarit d'échelle de fret pour un alignement rapide entre l'arbre et le logement. Pour retirer la cheville, il suffit de retirer la vis de l'autre côté de la clôture.

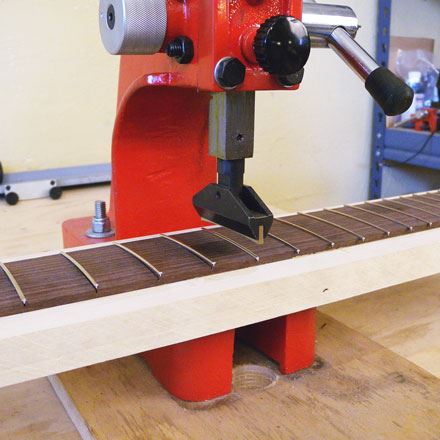

Frotter un boulon sur la manche qui n’a pas encore été profilé :
Lorsque vous touchez un manche non profilé, placez simplement l’ébauche préparée sur la base de l’arbre.

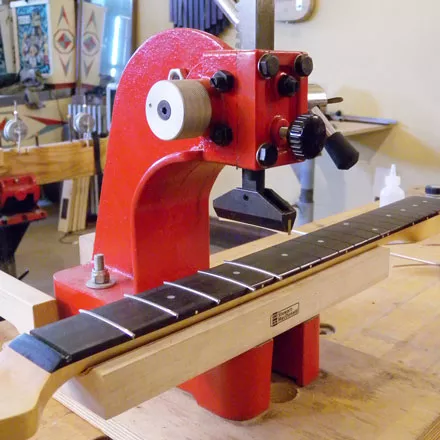

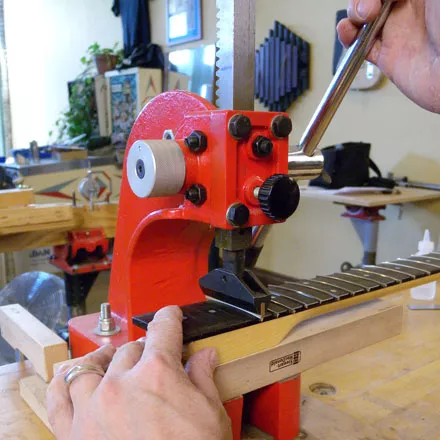

Frottement (ou refriture) d’un manche boulonné fini qui a été retiré du corps :
Utilisez le support de manche lorsque vous touchez une manche profilée jusqu’au talon, puis retournez la plaque de presse pour toucher le talon.

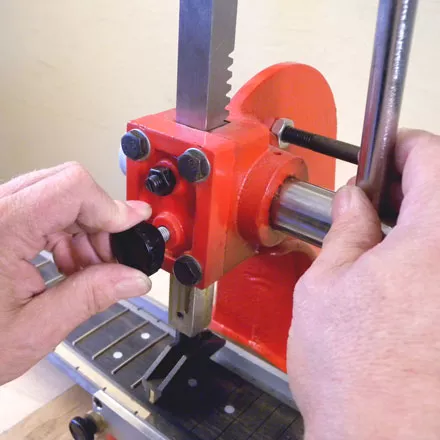

Vis de verrouillage
Lors du collage de frettes, utiliser la vis de verrouillage pour maintenir l’élévateur en place sur une frette pendant que la colle sèche.
