Instructions pour le gabarit de forage Banjo 5th Peg

Comment localiser et percer un 5e trou de montage pour banjo.

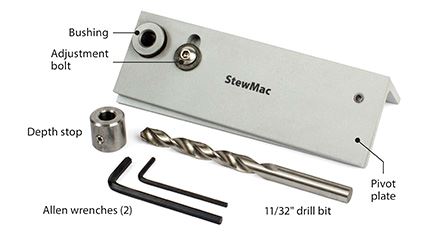

Le gabarit de perçage StewMac Banjo 5th Peg vous aide à localiser et à percer un trou de montage idéal pour un banjo typique à cinq corde. Le foret inclus de 11/32 po avec butée de profondeur garantit un diamètre et une profondeur de trou parfaits.

Aucune touche n’est installée sur le manche banjo illustré dans ces instructions. Ce gabarit fonctionne aussi bien avant ou après l’installation de la touche sur la manche. Lisez ces étapes avant de commencer, afin de comprendre exactement où et comment analyser.

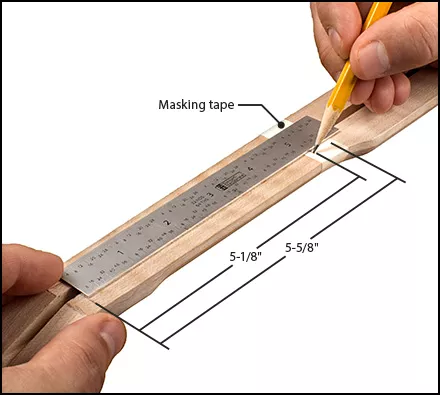

1. Marquez deux points sur la surface de la manche
. Mesurez à partir du « point zéro » de la touche, là où la touche entre en contact avec l’écrou, tracez une ligne de crayon à 5-1/8" (1,0 mm) de l’écrou. Faire une deuxième ligne à 5-5/8" (1,3 mm) de l'écrou.

Enrouler le ruban de masquage autour de la manche pour éviter de le marquer directement sur le bois.

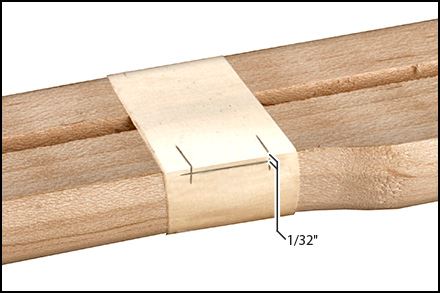

2. Transférez les deux points sur le côté du manche
. À chacun des deux points indiqués ci-dessus, étendez votre ligne vers le bas sur le côté du manche. À chaque point, faites une marque à 1/32 po (0,79 mm) en dessous de l’endroit où la touche rejoint la manche. If no fingerboard is installed, as in our photos, your marks are 1/32" below the surface of the neck.

Tracez une ligne de crayon entre ces deux points. Cette directive marque le sommet du trou que vous percez.

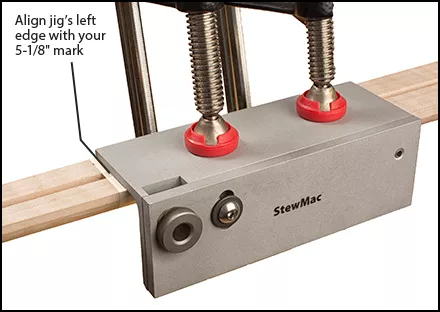

3. Clamper le gabarit en place
Aligner le bord du gabarit de forage avec le repère de 5-1/8 po sur la surface de la manche. Utiliser deux pinces pour fixer fermement le gabarit en place. Éviter d’endommager le manche en utilisant du bois ou un autre matériau de protection entre les pinces et l’arrière du col manche.

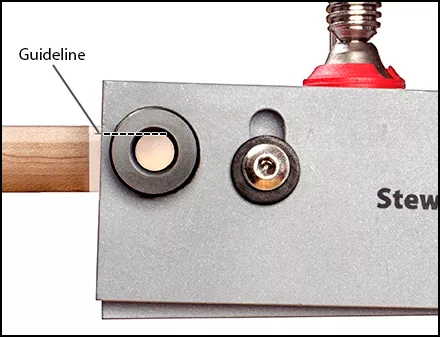

4. Aligner le guide
-mèche Desserrer le boulon de réglage pour que la plaque pivotante tourne. En regardant à travers la douille, alignez le haut de la douille avec le repère que vous avez dessiné à l’étape 2. Serrez fermement le boulon d'évaluation.

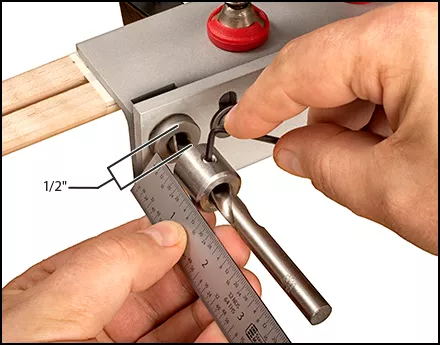

5. Placer la profondeur
de perçage Insérer la foret dans la douille jusqu'à ce que la pointe touche le manche. Serrer la butée de profondeur sur le foret en laissant un espace de 1/2" (12,7 mm) entre la butée de profondeur et la douille. Cet écart de 1/2" correspond à la profondeur du trou à percer.

Montez le trépan dans votre foret électrique et insérez-le dans la douille.

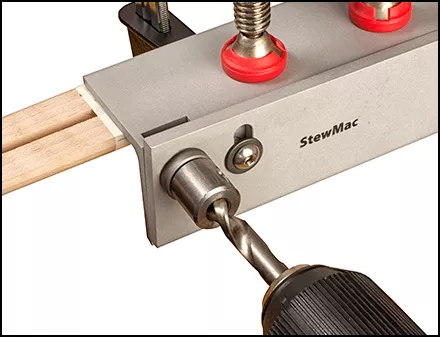

6. Percez le trou
de cheville Pour percer un trou avec des bords propres (pas de déchirure), faites tourner le foret à pleine vitesse avant qu’il n’entre en contact avec le bois. Pousser lentement la mèche jusqu’à ce que la butée de profondeur entre en contact avec la douille. Maintenez la mèche en rotation pendant que vous la tirez vers l’extérieur.

Vous avez maintenant un trou correctement situé, prêt à accepter une 5ème cheville de corde.

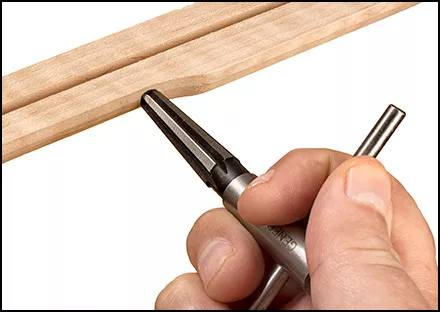

7. Alésage pour les piquets
de 5ème corde plus grands La plupart des styles de piquets de réglage de 5ème corde s’enfonceront dans le trou créé par le foret de 11/32 po. Si votre 5ème plot est plus grand, terminez le trou avec un alésoir conique pour un ajustement parfait.
