Jeu de tiges à double jante pour Banjo
Instructions d’installation et de réglage pour un jeu de tiges à double jante pour Banjo.
Cette conception de tige de jante est destinée à être utilisée avec une jante en bois de 3/4 po d’épaisseur et une bride de résonateur de type Gibson.
L’emplacement du boulon de fixation du manche du cou est déterminé par le trou de fixation du manche dans l’anneau de tonalité (anneaux de tonalité à tête plate ou à archtop de style Gibson). Pour installer un manche que nous avons acheté, alignez le bas du panneau de touche (le joint manche de colle du panneau de touche/col) avec le haut de l’anneau de tonalité.
Transférer les emplacements des boulons de fixation de la manche sur le talon de la manche, en les marquant à travers les orifices du bord en bois. Percez deux orifices de 5/32 po de diamètre dans le manche talon du col et installez les boulons de manche fixation du col.
Percez des trous de 11/32 po de diamètre dans la jante en bois pour les tiges de jante. Les tiges doivent être parallèles les unes aux autres et au fond de la jante. Le trou supérieur ne doit pas être percé complètement à travers la jante. Le trou inférieur doit être situé de manière à laisser un dégagement suffisant pour le support de la pièce à queue sous la bride du résonateur.
Fixation du manche au potentiomètre

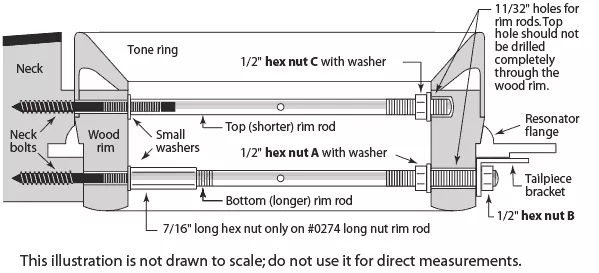

Insérer les tiges de jante dans la jante en bois. Des écrous hexagonaux A et C à l’arrière suffisamment éteints pour permettre aux extrémités opposées de la tige supérieure et de l’écrou du connecteur de la tige de jante inférieure d’avoir un espace d’au moins 1/8 po entre leurs extrémités et la jante en bois.
Insérez les boulons du manche (installés dans le col manche) dans la jante en bois jusqu’à ce qu’ils ressortent juste assez loin à l’intérieur pour obtenir une petite rondelle sur chaque boulon. Visser avec précaution la tige supérieure sur quelques filets puis répéter avec la tige de jante inférieure.
Utilisez un clou ou une clé hexagonale de 3/32 po insérée dans le trou de la tige de jante supérieure pour serrer la tige à la jante en bois, en tirant le manche contre l’autre côté de la jante en bois.
Assurez-vous que le haut de la surface de la manche/du panneau de touche est parallèle au haut de l’anneau de tonalité. Si ce n’est pas le cas, tournez légèrement le manche pour l’aligner, puis terminez de serrer la tige.
Sur la tige de jante #0274 avec écrou long : serrer l'écrou avec une clé de 7/16". Cela fixera fermement le manche à la jante en bois.
Tout autre réglage doit être effectué avec des écrous hexagonaux A et B et une clé hexagonale de 3/32 po insérée dans le trou de la tige de jante pour l’empêcher de tourner pendant les réglages.
Réglage de la hauteur de la corde sur la touche
• Pour augmenter la hauteur de la corde, desserrer l’écrou hexagonal B, serrer l’écrou hexagonal A et resserrer l’écrou hexagonal B.
• Pour abaisser la hauteur de la corde, desserrer l’écrou hexagonal A, serrer l’écrou hexagonal B et resserrer l’écrou hexagonal A.
• L’écrou hexagonal C doit rester bien ajusté après tout réglage.
Ne pas ajuster plus de 1/16 po dans les deux sens, pour éviter une compression inutile ou un délamination possible de la jante en bois. Insérer un clou dans le petit trou à mi-chemin sur la tige de jante inférieure, pour empêcher la tige de tourner pendant les réglages.
