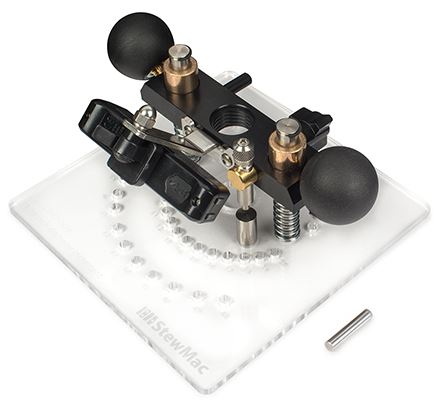

Instructions relatives à la base du routeur StewMac Rosette

Coupe les trous de son et les canaux de rosette qui sont propres, précis et reproductibles. Pour guitares et ukuleles.

S’installe sur ces outils rotatifs avec un collier en plastique fileté 3/4-12  :

• La plupart des modèles Dremel fabriqués depuis 19,6
• Assistant Black & Decker ^{et RTXÆ}
• Pièce à main personnalisée Foredom de StewMac

Instructions

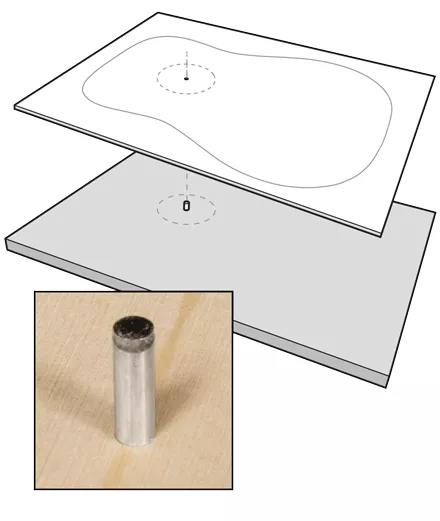

Plan de travail en contreplaqué
Utilisez du contreplaqué de 3/4 po, suffisamment grand pour supporter l’ensemble du plateau de l’instrument. Percez un trou pour l’axe de pivotement de 3/16 po, à un endroit qui s’alignera avec le centre du trou de son de l’instrument.

Percez ce trou parfaitement perpendiculairement au contreplaqué, afin que l’axe de pivot ne se penche pas en biais. Choisissez une mèche de taille telle que la broche s’enfonce fermement dans le trou, sans jeu. Percez tout le long du contreplaqué, en utilisant toute son épaisseur pour maintenir fermement la broche. La goupille doit dépasser de la surface d’environ 1,5 pouce.

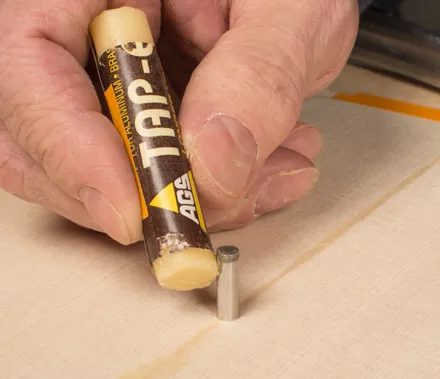

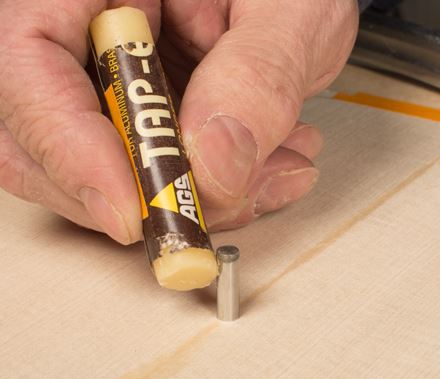

Placez le haut de la guitare sur la broche, en le posant à plat sur le plan de travail en contreplaqué. Les trous de mesure à la base du gabarit sont bien ajustés sur l’axe de pivotement. Lubrifier l’extrémité de la broche avec du lubrifiant de coupe Tap-Ease ou de la cire pour une rotation en douceur.

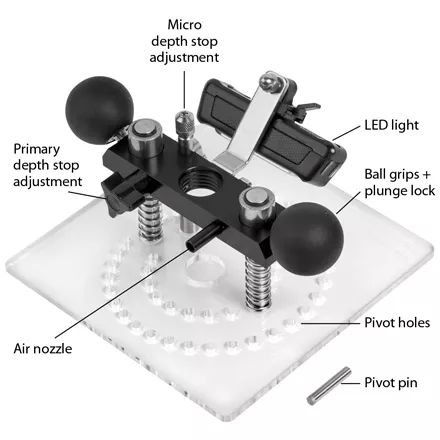

Configuration du routeur de plongée
Dévissez la bague en plastique filetée de votre outil rotatif et installez votre embout de coupe dans la pince. Les embouts de routeur de coupe basse sont le meilleur choix pour une coupe propre. Visser l'outil rotatif sur le gabarit plongeant.

Les poignées à billes utilisées pour guider l’outil contrôlent également le verrouillage en plongée. Desserrez les poignées jusqu’au plongeon, puis serrez pour verrouiller l’unité en place.

Utilisez le réglage principal de la butée de profondeur pour vous mettre dans le stade de baseball, puis utilisez le réglage micro pour régler votre profondeur exacte.

Réglez le réglage de la micro butée de profondeur au milieu de sa plage pour un réglage dans les deux sens. Chaque tour complet du interrupteur moleté donne environ 1/32" de réglage.

La lampe LED rechargeable passe par trois réglages de luminosité. Le câble de charge micro USB inclus peut être utilisé avec n’importe quel adaptateur d’alimentation USB capable de gérer 5,0 mAh.

La buse d’air sert à fixer notre mini-pompe à air afin d’éliminer la poussière lors du fresado.

Trous de pivotement de la plaque de base
En appuyant sur l’un des trous de la plaque de base sur l’axe de pivotement, le routeur fonctionne comme une boussole. Il tourne autour de la broche, en coupant un cercle précis.

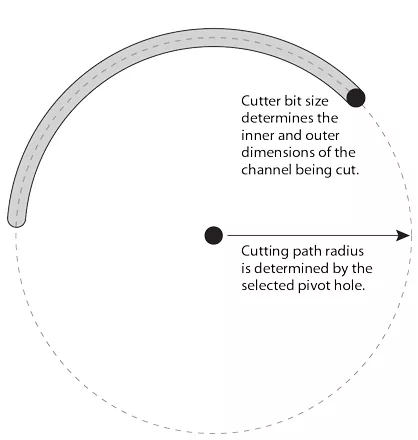

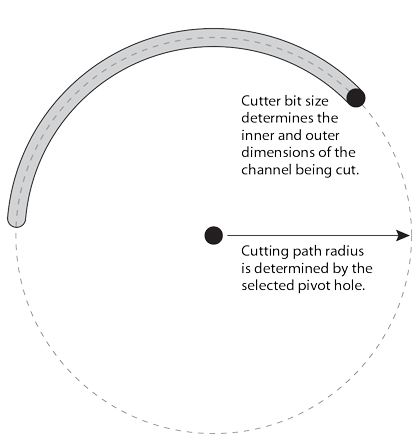

Le trou de pivot détermine le rayon de la trajectoire de coupe. La taille de la fraise détermine les dimensions intérieure et extérieure du cercle coupé. Avec un embout de 1/8 po, le gabarit crée des cercles de 2-1/8 po à 5 po de diamètre.

Les numéros de trou pivot ne sont pas des mesures ; ce sont des numéros de référence pour que vous puissiez noter et recréer des coupes.

Les trous sont espacés uniformément, irradiant du centre par incréments de 1/32 po. Le déplacement de la broche d’un trou au suivant modifie le rayon de la trajectoire de coupe de 1/32 po et le diamètre de la trajectoire de 1/16 po.

La plupart des outils rotatifs ont une petite quantité de jeu dans l'armature. Cela peut légèrement affecter le diamètre de la coupe. Pour cette raison, il est nécessaire d’effectuer des coupes d’essai sur du bois pour déterminer votre diamètre exact avant de couper le plateau de l’instrument.

Mesurez la profondeur de la rosette en cours d'installation et réglez votre profondeur de coupe légèrement moins profonde. De cette façon, la rosace installée est très légèrement plus haute que la face du haut de l’intstrument. Racler ou poncer la rosette pour la faire affleurer.

Veillez à ne pas laisser les copeaux de bois passer sous le gabarit, ce qui causerait une profondeur de coupe inégale.

Découpe du trou de son
Une fois les anneaux de rosette acheminés, le trou de son lui-même peut être découpé. Routez 3/4 de la profondeur à l’aide du trépan du routeur, puis terminez la coupe à l’aide d’un couteau à rasoir pour obtenir le bord le plus propre.

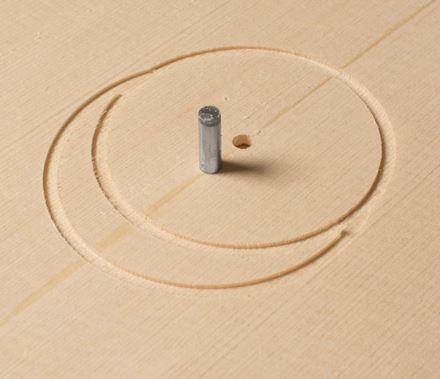

Création de designs décentrés
En perçant un deuxième trou pivot, vous pouvez créer des rosettes personnalisées intentionnellement non centrées. Dans l’exemple illustré, après la coupe d’un canal de rosette centré, un deuxième canal a été créé à l’aide de l’emplacement de broche alternatif. Le bois entre ces canaux a été éliminé à l’aide de divers trous de pivot sur la base.
