Instructions pour le modèle de routage de l’articulation du col acoustique

Ces gabarits sont fabriqués en acrylique extra-épais pour plus de solidité, et ils sont transparents pour un alignement facile. Disponible pour une queue d’aronde de style Martin, ou pour une mortise et un tenon droits. Chaque ensemble comprend un modèle pour le toupillage d’un tenon sur un talon de manche de guitare et un modèle pour le toupillage d’une morte assortie dans le bloc de manche de la guitare.

Nous avons développé ces mèches de routeur pour l’articulation du cou pour couper des manche articulations précises du cou avec les gabarits d’acheminement de l’articulation du cou acoustique.

Utilisez les modèles avec votre gabarit fait maison (plans fournis au bas de cette page). Vous souhaiterez peut-être l’étendre ou l’améliorer pour répondre à vos besoins particuliers. Le gabarit maintiendra un corps de guitare ou un manche dans la position appropriée pour le toupillage, tandis que le roulement de guidage de la fraise suit le gabarit. Le gabarit doit être en contreplaqué de 3/4 po, de préférence en bouleau ou d’une bonne qualité similaire qui est plate.

Reportez-vous aux plans du gabarit. Notez que le montant de 20" x 14" a une encoche de 1" x 4" au spectre aigu pour permettre au bit du routeur de passer. Deux goussets en contreplaqué de 3/4 po maintiennent le montant et le haut perpendiculairement l’un à l’autre. Les vis de cloison sèche et la colle maintiennent le gabarit rigide.

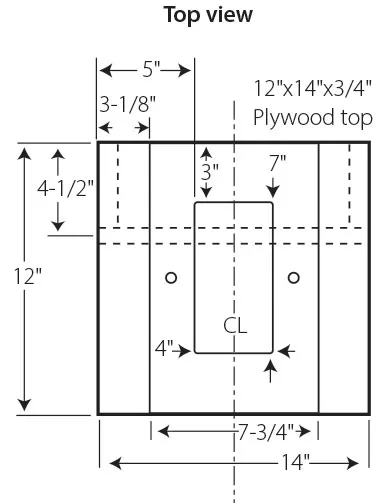

Le dessus, également en contreplaqué de 3/4 po, a une section centrale de 7-3/4 po de large qui est amincie à 3/8 po. C’est là que repose le modèle. La largeur est essentielle pour que le gabarit puisse glisser mais pas se tordre. La position du gabarit dans cette fente contrôle la largeur de la queue d’aronde. Il y a une ouverture de 4" x 7" en haut pour que le trépan s’étende et effectue sa coupe.

Respectez toutes les précautions de sécurité avec les outils électriques. Porter une protection oculaire et un masque anti-poussière, ne pas porter de vêtements amples et débrancher les outils électriques pendant l’installation. Testez vos coupures sur des rebuts !

Chaque gabarit comporte deux fentes pour le hardware de fixation fourni qui le serrent à l’emplacement souhaité. Les écrous en T filetés femelles sont destinés à être installés dans le contreplaqué. Les vis à métaux et les rondelles passent par les fentes encastrées du gabarit et s'enfilent dans les écrous en T pour maintenir le gabarit.

Lorsque le gabarit est terminé, marquez une ligne centrale sur le dessus et en position verticale. Assurez-vous que cela correspond au centre des modèles. L’axe central est utile pour positionner le corps ou la manche lors du serrage dans le gabarit.

Le gabarit maintient la manche ou le corps à un angle de 90 degrés par rapport à la mèche de coupe. Lorsque le corps de guitare est fixé sur le gabarit, avec la table d’harmonie contre le gabarit en position verticale, la mortise dans le bloc de tête du corps peut être coupée correctement à un angle de 90 degrés par rapport à la table d’harmonie.

Cependant, le talon de la manche de la plupart des guitares acoustiques est incliné de 1-1/2 à 2 degrés par rapport à la touche (voir l’illustration ; 1-1/2 degrés est le plus courant, mais peut varier selon votre guitare). Une cale doit être placée entre le col manche et la face du gabarit en position verticale, pour maintenir le col manche à cet angle avant de le fixer au gabarit.

Ces gabarits sont conçus pour être utilisés avec nos embouts de routeur pour l’articulation du cou.

Un tube résistant à la chaleur est fourni avec le trépan pour empêcher le roulement de remonter sur la tige. Vous pouvez également utiliser la tubulure sous le trépan pour élever le roulement à une hauteur qui ira contre votre gabarit si cela s’avère nécessaire, mais toujours occuper l’espace entre le roulement et la pince avec plus de tubulure. Assurez-vous de couper les extrémités à l’équerre. Keep at least 1/2" of shank in the collet at all times. Il peut également être nécessaire de soulever l'ensemble du gabarit avec des cales pour entrer en contact avec le palier pour les passages peu profonds. Il est toujours préférable de faire plusieurs passages peu profonds plutôt que moins de passages profonds.

Une fois que la cavité est suffisamment profonde pour permettre à l’insert de se déplacer contre la paroi de la cavité, le gabarit peut être retiré pour une profondeur supplémentaire si nécessaire.

Avec le modèle approprié en haut du gabarit, réglez la hauteur du bit du routeur. Lors de l’utilisation de la fraise, il doit y avoir un espace entre le gabarit et le manche ou le col, afin d’assurer un contact correct du roulement avec le gabarit et une profondeur de coupe correcte. Il peut être nécessaire d’utiliser deux pièces de tube sur le trépan de coupe, l’une au-dessus et l’autre en dessous du palier-guide. Le tenon de la manche mesure généralement 5/8 po de long et la morte corporelle mesure généralement 3/4 po de profondeur, laissant un espace de 1/8 po entre l’extrémité du tenon et le bas du joint de morte. Cet espace est utile pour l’ajustement final et pour la vapeur du manche desserrée si une réinitialisation ultérieure s’avère nécessaire.

Gabarit mortisé en queue d’aronde en position sur le bloc de manche. Le corps de guitare est serré dans le gabarit.

Gabarit en queue d’aronde en position sur le talon de la manche de guitare. Le col est serré dans le gabarit.

Avec le gabarit approprié en haut du gabarit, faites-le glisser jusqu’à ce qu’il effectue une coupe préliminaire, en toute sécurité, à l’écart du point de finition souhaité. Le ténon sera plus grand que souhaité à ce stade, et la mortise plus petite. Serrez les vis de serrage du gabarit et effectuez votre premier test avec précaution. Réajustez la hauteur de la fraise et la position du gabarit si nécessaire, puis coupez à nouveau ; deux ou trois réglages peuvent être nécessaires. Vous pouvez inscrire une ligne sur le gabarit et une marque marquée correspondante sur le modèle comme référence pour simplifier les futures configurations.
