Instructions pour le kit de sauvetage de tige de réglage

Lorsque l’écrou de la tige de réglage ne s’ajuste plus en raison de filetages endommagés, ou parce qu’il est déjà aussi serré qu’il peut l’être, cet outil résout le problème.

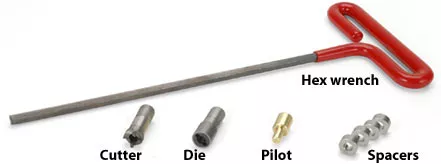

Coupe-fil Élimine le bois autour de la tige de réglage, exposant la tige et laissant de la place pour la matrice de coupe du filetage.

Matrice de coupe de filetage Matrice 10 à 32 spécialement conçue qui nettoie les filetages existants et coupe les nouveaux filetages sur la tige de réglage.

Pilot epour guitares Fender : guide le cutter dans un trou d’accès à la tige de réglage de 3/8 po.

Entretoises Fournir une surface de roulement lisse pour l’écrou de la tige de réglage et couvrir les derniers filetages partiels laissés par la matrice.

Notre kit de sauvetage de tige de réglage redonne vie à des cous précieux qui seraient autrement mis au rebut. Lorsque l’écrou de la tige de réglage ne s’ajuste plus en raison de filetages endommagés, ou parce qu’il est déjà aussi serré qu’il peut l’être, cet outil résout le problème.

Utilisez le kit de sauvetage pour nettoyer les filets, couper de nouveaux filets et retirer le bois pour laisser de la place au fonctionnement de la tige de réglage. Il sauve même les tiges en treillis lorsque l’écrou de réglage est cassé !

Instructions

Utiliser le kit de sauvetage de tige de réglage pour réparer les tiges en treillis standard. Le kit de sauvetage s’adapte aux tiges en treillis standard couramment utilisées par Gibson, Fender et la majorité des guitares : une tige unique en acier de 3/16" de diamètre avec un filetage de 10 à 32 (également courant sur les mandolines et autres instruments). Une extrémité de la tige est ancrée à l'intérieur du manche et l'autre extrémité est filetée pour recevoir un écrou de réglage. Le serrage de l'écrou de réglage tire la tige fermement, ce qui tire sur le manche. L’extrémité filetée est l’endroit où une tige de réglage est le plus susceptible de tomber en panne : les filetages sont endommagés et parfois les tiges se cassent à ce stade. C’est là que le kit de sauvetage de tige de réglage aide en coupant du bois pour exposer davantage la tige et en coupant de nouveaux filetages dans la tige exposée. Parfois, l’écrou de réglage est situé dans la tête de manche et parfois dans le talon du manche. Le kit de tige de réglage fonctionne dans les deux cas.

Le kit de sauvetage de tige de réglage n’est pas destiné aux tiges en treillis à double action. Ces conceptions, y compris nos propres tiges en treillis Hot Rod, combinent deux arbres pour obtenir leur effet de « push-pull ». Elles sont moins susceptibles d’être endommagées de la même manière que les tiges en treillis standard.

Tout d’abord, essayez de nettoyer les fils
Tourner l'écrou de réglage de la tige de réglage dans le sens antihoraire pour la retirer de la tige filetée. Parfois, il suffit de nettoyer les filetages de la tige de réglage. Utilisez la matrice de coupe de filetage pour cela, en la tournant soigneusement sur les filetages existants. En enfilant la matrice une fois, vous saurez que la tige est nettoyée et prête pour son écrou de réglage.

Si vous ressentez une résistance lorsque vous tournez la matrice, arrêtez. Cette résistance signifie que l’outil a rencontré des filetages marbrés ou sales, ou commence à couper de nouveaux filetages dans la tige métallique. Cela nécessite une approche lente et prudente, comme détaillé à l’étape 3 ci-dessous.

Dans certains cas, l’écrou est gelé sur la tige, ou peut même se casser, en emportant l’extrémité de la tige de réglage avec elle. Pour réparer une tige de réglage dans cette condition, il faut retirer le bois autour de la tige et couper de nouveaux filetages comme indiqué aux étapes 1 à 5.

Bonne tige de réglage en bon état de marche. Cet écrou de réglage est accessible, tourne sans trop de force et affleure une rondelle métallique qui sert de surface de roulement.
La tige de réglage est cassée. Ici, l’écrou de réglage a gelé sur la tige de réglage puis s’est cassé, en prenant part à la tige avec elle. Le filetage de la tige de réglage restante n'est pas suffisamment exposé pour un écrou de réglage.
Réparation de tige de réglage, étape par étape
Étape 1 Utilisez la fraise pour retirer le bois jusqu'à ce que 5/8" de la tige de réglage soit exposé. N’utilisez qu’une pression modérée et laissez l’outil effectuer la coupe. Arrêtez-vous fréquemment pour retirer les copeaux de bois de la cavité.
Étape 2 Une fois le bois retiré, vous avez maintenant accès à une plus grande partie de la tige de réglage, mais il n’y a peut-être pas assez de filetage pour l’écrou de réglage.
Étape 3 Passez à la matrice, en l’utilisant avec précaution afin de sentir qu’elle s’accroche sur les fils. Tournez lentement la matrice et arrêtez-la lorsqu’elle rencontre une résistance. Notez la position de la clé à ce stade, puis continuez à faire 1/4 tours. Vous avez maintenant commencé à couper les filetages. Après 1/4 tours, reculer la matrice et nettoyer ses fils. Nettoyer également les copeaux de la cavité de la tige de réglage. Continuer à couper le filetage 1/4 tours à la fois, en s’arrêtant pour nettoyer entre chaque coupe jusqu’à atteindre le fond de la cavité. La coupe trop rapide permet aux copeaux de s’accumuler et exerce une contrainte sur la tige de réglage. Un peu de lubrifiant dans la matrice, tel que de la vaseline, de la Guitar Grease, de la paraffine ou de la cire d’abeille, facilitera le travail et produira des fils plus propres. Nous ne recommandons pas d’utiliser de l’huile ou tout autre lubrifiant fin qui pourrait s’échapper dans le bois.
Étape 4 Il y a maintenant suffisamment de filetage pour l’écrou de réglage, mais la matrice laisse un peu de tige non filetée au point le plus profond de la cavité.
Étape 5 Utiliser une entretoise (fournie) pour couvrir la dernière partie de la tige non filetée et fournir une surface de roulement métallique. Une rondelle fine peut également être ajoutée sur l’entretoise si vous le souhaitez.
Utiliser le pilote pour les tiges en treillis de garde-boue La cavité de la tige de réglage du manche de garde-boue est plus petite que la fraise et sa tige est encastrée. Dans ce cas, utilisez le pilote, dont la taille correspond à la cavité de l'aile. Le pilote maintient la fraise centrée jusqu’à ce que la coupe soit bien commencée ; vous pouvez ensuite retirer le pilote et continuer la coupe normalement.
