Canal pour tiges de réglage Hot Rod à profil bas
Alésage d'un canal de tige de réglage pour s'adapter à une tige de réglage Low Profile
Chez StewMac, nous mettons constamment à jour nos outils et notre hardware. Par conséquent, les spécifications peuvent changer sur un article. Voici les instructions d’installation pour les deux styles de tige de réglage à 2-Way à profil bas pour tige chaude. Des instructions sont également incluses pour la version hors production (n° 2556, n° 2557 et n° 2558)

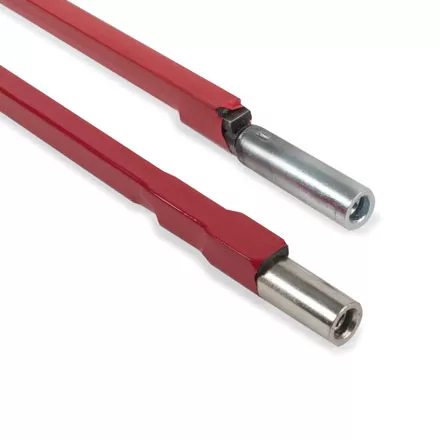

Veuillez examiner attentivement l’extrémité réglable de votre tige pour vous assurer que vous utilisez les instructions d’installation correctes. Les instructions pour les deux modèles sont incluses sur cette page.
Les premières instructions concernent les modèles 2651 et 2652. Ces modèles ont une languette supplémentaire sur la moitié du boîtier de l'écrou de réglage. Faites correspondre votre tige à l’image ci-dessous. Faites défiler vers le bas pour voir les instructions pour les modèles #2650 et #2653

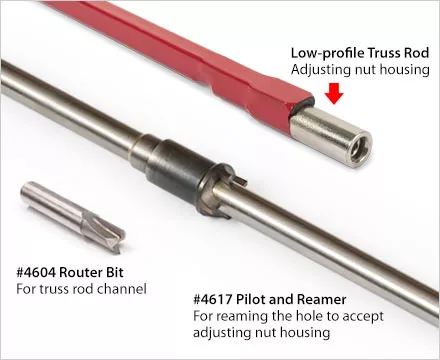

Notre tige de réglage Low Profile s’ adapte à un canal routé de 1/4" de large x 3/8" de profondeur. Notre embout Router est conçu pour éjecter ce canal dans sa cavité. Une fois le canal acheminé, il doit être modifié pour s’adapter au boîtier métallique qui maintient l’écrou de réglage. Utiliser l’ alésoir piloté pour cette modification.

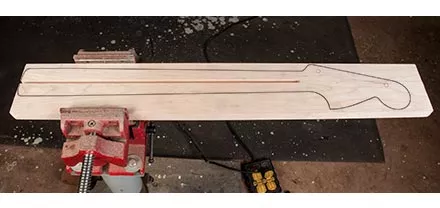

Pour s’adapter à l’écrou de réglage de la tige de réglage, un trou doit être alésé à l’extrémité de réglage du canal de la tige de réglage. Ce trou a un diamètre de 3/8 po et une profondeur de 2-1/8 po. ASTUCE : Acheminez le canal de la tige de réglage avant de couper votre manche. Le fait de travailler avec une ébauche de manche rectangulaire facilite le serrage du travail dans un étau et la mise en place d’une clôture pour le toupillage d’un canal droit.
Utilisation de l'alésoir piloté :

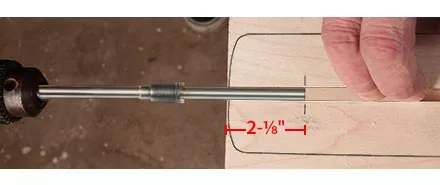

une fois le canal de tige de réglage acheminé, marquer la profondeur du trou que vous aléserez pour correspondre à la longueur du boîtier de l'écrou de réglage (2-1/8"). Glisser la tige de guidage dans le canal en l’enfonçant à plat vers le bas du canal. Le fait de le maintenir à plat en bas du canal garantira que le trou est correctement centré.

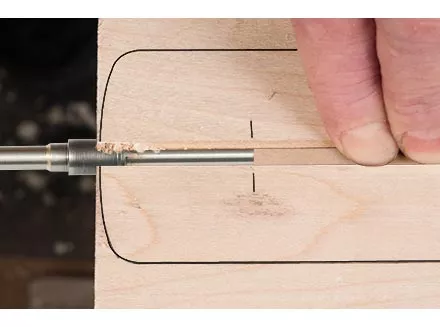

Utiliser une bande de remplissage temporaire pour maintenir le pilote à plat au fond du canal de la tige de réglage. Alésez lentement, en faisant tourner votre foret dans la plage de 200 à 300 tr/min. Surveillez votre marque de crayon pour savoir quand arrêter la coupe.

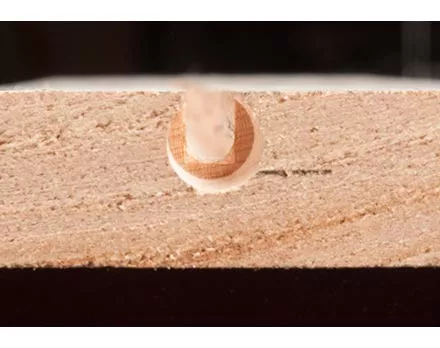

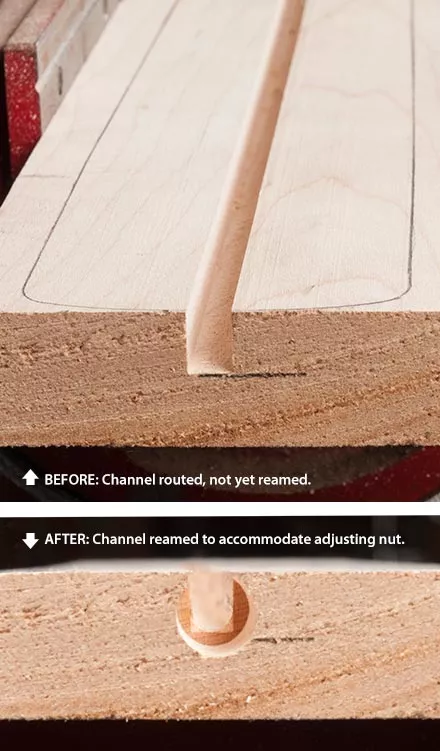

Le trou fini. Éliminez les copeaux et la sciure du canal.

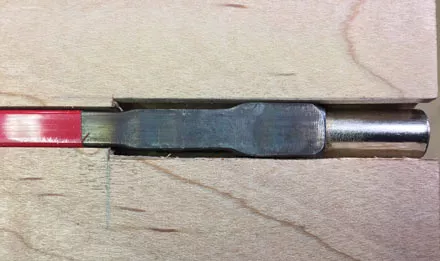

Pour accueillir l'extrémité la plus large de la tige de réglage, disposez deux lignes de 1/16" de chaque côté du canal de 1/4", jusqu'à votre repère de 2-1/8".
À l’aide d’une règle et d’un couteau utilitaire, barrez le long des lignes du crayon afin de pouvoir facilement parer le bois avec un ciseau à bois, en évitant les copeaux ou l’enfoncement. Vous pouvez également configurer une clôture à l’aide d’un routeur pour retirer ce bois.

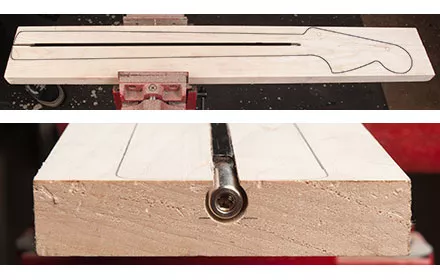

La tige de réglage à profil bas installée.
Canal pour tiges de réglage Hot Rod à profil bas
Modèles #2650 et #2653. Veuillez examiner attentivement l’extrémité réglable de votre tige pour vous assurer que vous utilisez les instructions d’installation correctes. Ces modèles n'ont pas de languette d'ajout sur l'écrou de réglage. Faites correspondre votre tige à l’image ci-dessous.

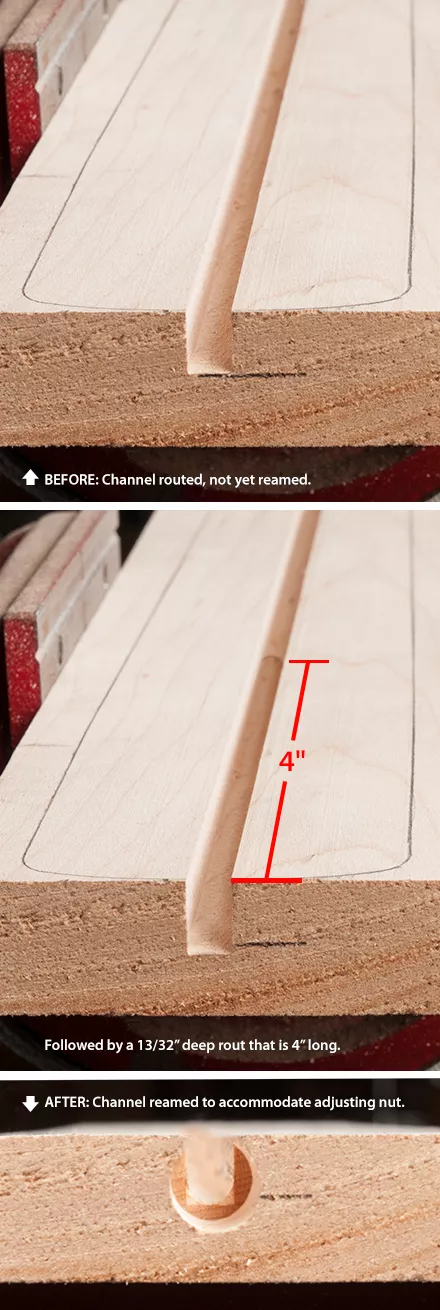

Notre tige de réglage Low Profile s’adapte à un canal acheminé de 1/4" de large x 3/8" de profondeur, qui s’étend sur toute la longueur de la tige de réglage. Le canal de 3/8" de profondeur est suivi d'une cavité de 13/32" de profondeur qui est à 4" de longueur de l'extrémité de réglage de la manche. La cavité de 13/32 po de profondeur et de 4 po de long offre un espace supplémentaire pour l’extrémité plus épaisse de la tige près du collier derrière l’écrou de réglage. Notre embout Router est conçu pour éjecter ce canal dans sa cavité. Une fois le canal acheminé, il doit être modifié pour s’adapter au boîtier métallique qui maintient l’écrou de réglage. L’ alésoir piloté est destiné à effectuer cette modification.
Pour s’adapter à l’écrou de réglage de la tige de réglage, un trou doit être alésé à l’extrémité de réglage du canal de la tige de réglage. Ce trou a un diamètre de 3/8 po et une profondeur de 2 po. ASTUCE : Acheminez le canal de la tige de réglage avant de couper votre manche. Le fait de travailler avec une ébauche de manche rectangulaire facilite le serrage du travail dans un étau et la mise en place d’une clôture pour le toupillage d’un canal droit.
Utilisation de l'alésoir piloté :

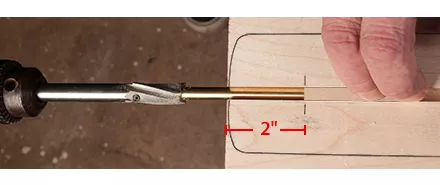

une fois le canal de tige de réglage acheminé, marquer la profondeur du trou que vous aléserez pour correspondre à la longueur du boîtier de l'écrou de réglage (2"). Glisser la tige de guidage dans le canal en l’enfonçant à plat vers le bas du canal. Le fait de le maintenir à plat en bas du canal garantira que le trou est correctement centré.
Utiliser une bande de remplissage temporaire pour maintenir le pilote à plat au fond du canal de la tige de réglage. Alésez lentement, en faisant tourner votre foret dans la plage de 200 à 300 tr/min. Surveillez votre marque de crayon pour savoir quand arrêter la coupe.
Le trou fini. Éliminez les copeaux et la sciure du canal.

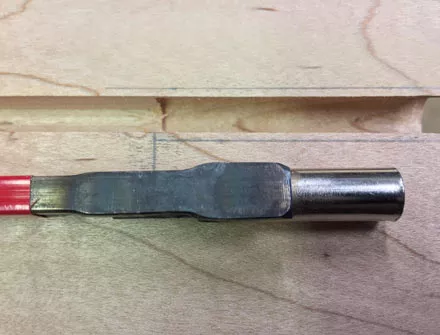

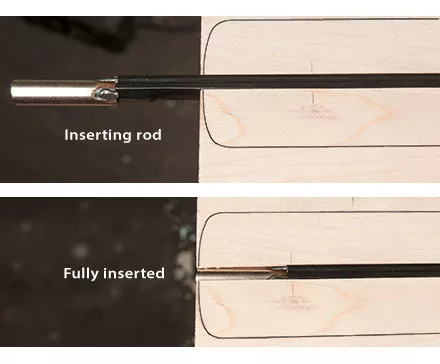

Glisser la tige de réglage dans l'extrémité du canal. Le côté plat de la tige est orienté vers le haut, vers la touche. Si la tige est serrée, tapotez-la doucement avec un maillet pour la mettre en place.
La tige de réglage à profil bas installée.
Alésage d'un canal de tige de réglage pour s'adapter à une tige de réglage Low Profile
Modèles #2556, #2557 et #2558. Ces modèles ne sont plus en production. Ils ont une enveloppe noire.

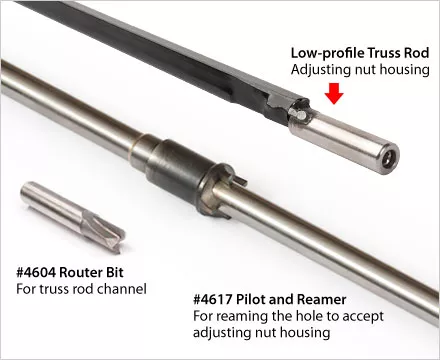

Notre tige de réglage Low Profile s’ adapte à un canal routé de 1/4" de large x 3/8" de profondeur. Notre embout Router est conçu pour éjecter ce canal dans sa cavité. Une fois le canal acheminé, il doit être modifié pour s’adapter au boîtier métallique qui maintient l’écrou de réglage. L’ alésoir piloté est destiné à effectuer cette modification.
Pour s’adapter à l’écrou de réglage de la tige de réglage, un trou doit être alésé à l’extrémité de réglage du canal de la tige de réglage. Ce trou a un diamètre de 3/8 po et une profondeur de 1-1/2 po. ASTUCE : Acheminez le canal de la tige de réglage avant de couper votre manche. Le fait de travailler avec une ébauche de manche rectangulaire facilite le serrage du travail dans un étau et la mise en place d’une clôture pour le toupillage d’un canal droit.
Utilisation de l'alésoir piloté :

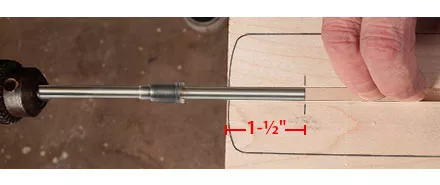

une fois le canal de tige de réglage acheminé, marquer la profondeur du trou que vous aléserez pour correspondre à la longueur du boîtier de l'écrou de réglage (1-1/2"). Glisser la tige de guidage dans le canal en l’enfonçant à plat vers le bas du canal. Le fait de le maintenir à plat en bas du canal garantira que le trou est correctement centré.
Utiliser une bande de remplissage temporaire pour maintenir le pilote à plat au fond du canal de la tige de réglage. Alésez lentement, en faisant tourner votre foret dans la plage de 200 à 300 tr/min. Surveillez votre marque de crayon pour savoir quand arrêter la coupe.
Le trou fini. Éliminez les copeaux et la sciure du canal.
Glisser la tige de réglage dans l'extrémité du canal. Le côté plat de la tige est orienté vers le haut, vers la touche. Si la tige est serrée, tapotez-la doucement avec un maillet pour la mettre en place.
La tige de réglage à profil bas installée.
