Alésage d'un canal de tige de réglage pour s'adapter à une tige de réglage Low Profile

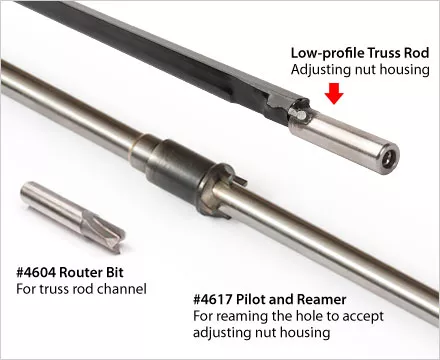

Notre tige de réglage Low Profile s’ adapte à un canal routé de 1/4" de large x 3/8" de profondeur. Notre bit de routeur est conçu pour acheminer ce canal. Une fois le canal acheminé, il doit être modifié pour s’adapter au boîtier métallique qui maintient l’écrou de réglage. L ’alésoir piloté est destiné à effectuer cette modification.

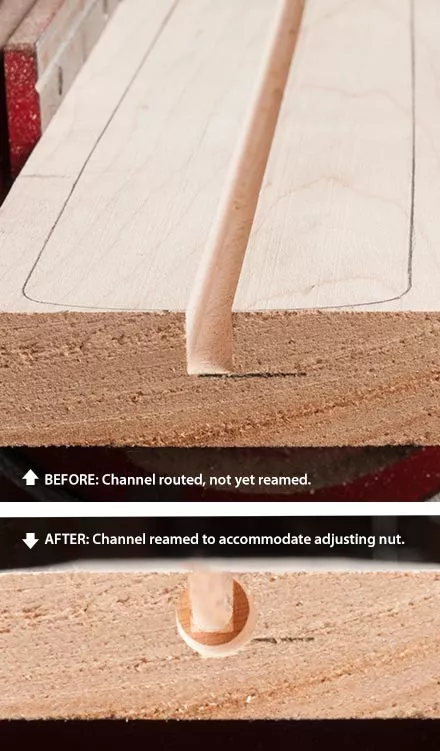

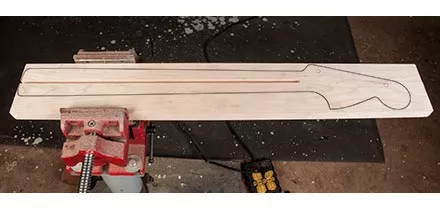

Pour s’adapter à l’écrou de réglage de la tige de réglage, un trou doit être alésé à l’extrémité de réglage du canal de la tige de réglage. Ce trou a un diamètre de 3/8 po et une profondeur de 1-1/2 po. ASTUCE : Acheminez le canal de votre tige de réglage avant de couper votre cou. Travailler avec une ébauche de col rectangulaire facilite le serrage du travail dans un étau et la mise en place d’une clôture pour acheminer un canal droit.

Utilisation de l'alésoir piloté :

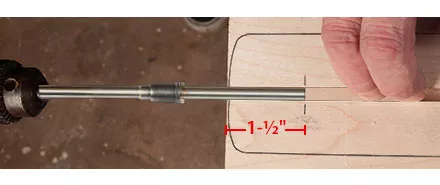

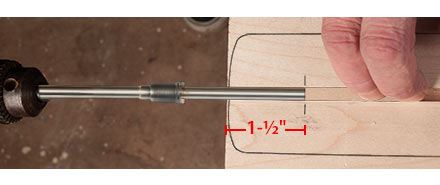

une fois le canal de tige de réglage acheminé, marquer la profondeur du trou que vous aléserez pour correspondre à la longueur du boîtier de l'écrou de réglage (1-1/2"). Glisser la tige de guidage dans le canal en l’enfonçant à plat vers le bas du canal. Le fait de le maintenir à plat en bas du canal garantira que le trou est correctement centré.

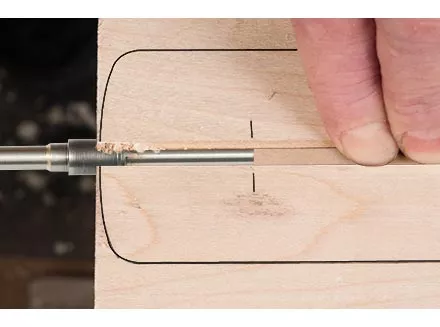

Utiliser une bande de remplissage temporaire pour maintenir le pilote à plat en bas du canal de la tige de réglage. Alésez lentement, en faisant tourner votre foret dans la plage de 200 à 300 tr/min. Surveillez votre marque de crayon pour savoir quand arrêter la coupe.

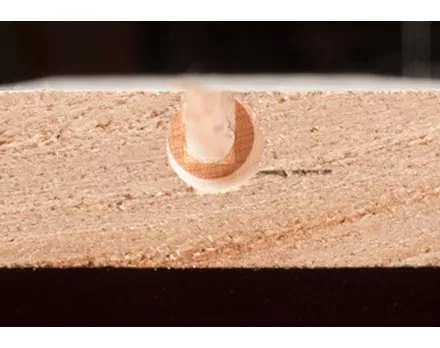

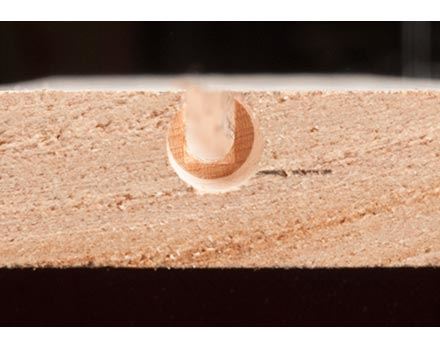

Le trou fini. Éliminez les copeaux et la sciure du canal.

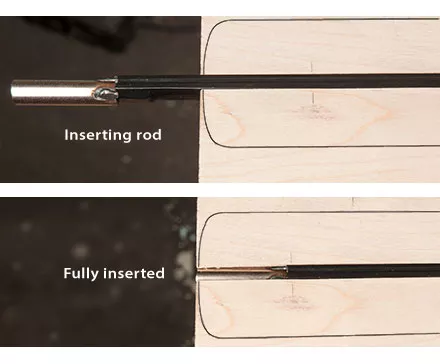

Glisser la tige de réglage dans l'extrémité du canal. Le côté plat de la tige est orienté vers le haut, vers la touche. Si la tige est serrée, tapotez-la doucement avec un maillet pour la mettre en place.

La tige de réglage Low Profile installée.
