Câblage du Potentiomètres Push-Pull CTS DPDT

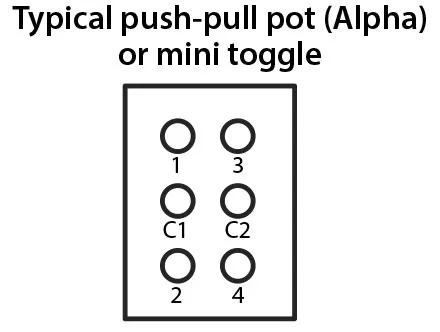

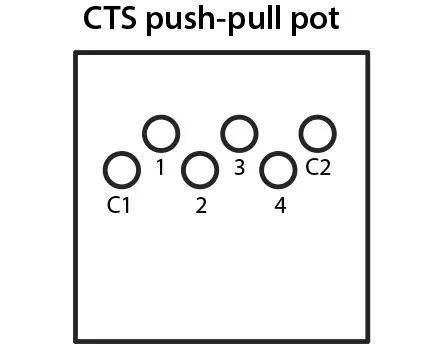

Contrairement aux autres pots-poussoirs du marché qui utilisent des mini-pots, ces pots-poussoirs de qualité supérieure sont fabriqués à partir de pots CTS de grande taille. Les bornes à souder sont disposées un peu différemment, mais les connexions sont électriquement les mêmes. Le diagramme ci-dessous montre comment les affectations de terminaux se traduisent d’un style à l’autre.

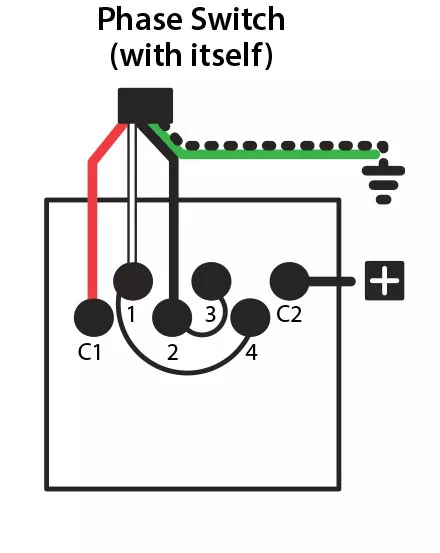

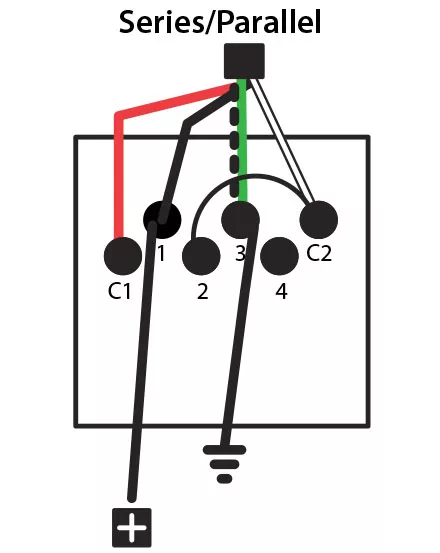

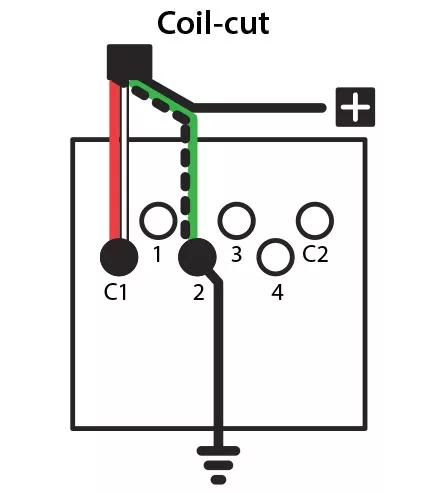

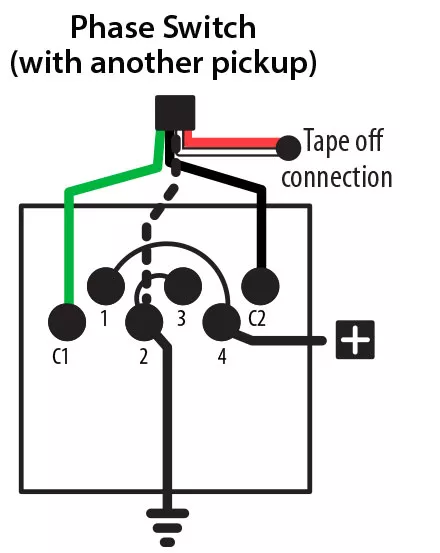

Remarque : les codes de couleur de fil indiqués ci-dessus correspondent à nos ramassages StewMac Humbucker.

Principes de base des Potentiomètres Push-Pull

Il s’agit d’un autre outil puissant pour le constructeur de guitare ou le réparateur. Deux composants électriquement indépendants sont contrôlés par un axe rotatif à bouton unique. Lorsque l'axe rotatif est tourné, le potentiomètre (et tout ce qu'il est câblé) est actionné. Vous pouvez également tirer vers le haut sur l'axe rotatif du bouton, ce qui changera le sélecteur marche/arrêt de sa position « vers le bas » à la position « vers le haut ». N'oubliez pas que le potentiomètre et le sélecteur sont des composants séparés, il n'y a donc pas d'interaction entre eux, sauf si vous fil les Potentiomètres Push-Pull pour le faire.

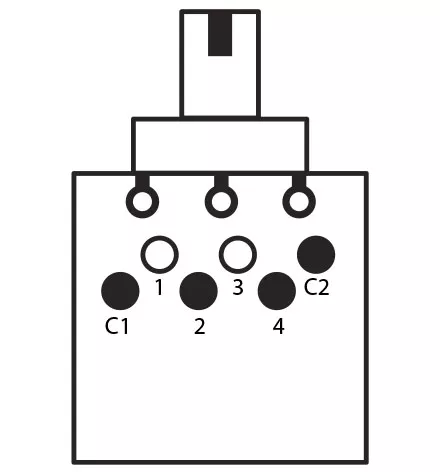

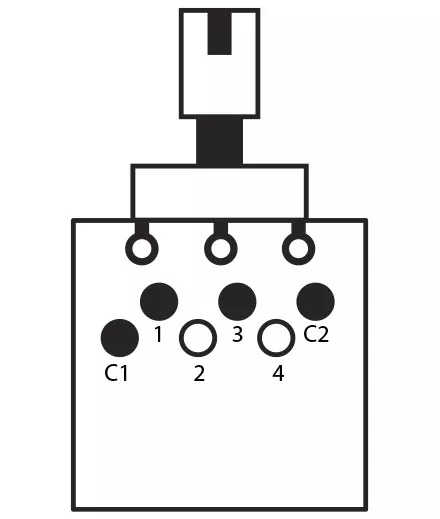

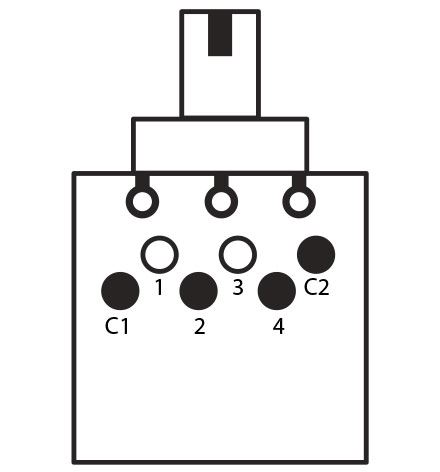

Ce schéma permet de démontrer l'affectation des cosses du sélecteur dans les deux positions :
