Kit de câblage pour LP & SG Juniors

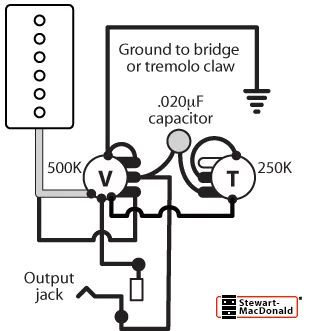

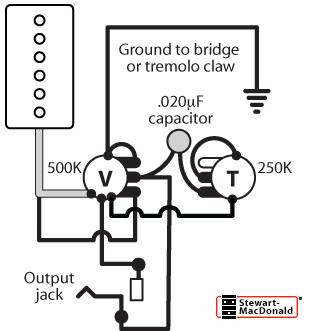

Un schéma de câblage de base à utiliser avec le kit de câblage LP& SG Junior.
Les guitares Gibson Les Paul Junior®, SG Junior® et d’autres guitares à pickup unique ont peut-être la configuration de câblage la moins complexe de tous les instruments électroniques.
Réduisez le bruit électrique indésirable en utilisant un câble coaxial câble avec gaine pour vos longs passages de câblage (par exemple, la connexion entre les commandes et la jack de sortie). Le câble coaxial contient un conducteur « chaud » central qui est câble avec gaine par une tresse extérieure utilisée pour le fil de terre.
Pour les connexions courtes entre les composants, utilisez un fil non câble avec gaine standard. Généralement, le fil blanc est utilisé pour la mise à la terre chaude et le fil noir pour la mise à la terre.
Les kits de câblage Stewart-MacDonald contiennent des fil non câble avec gaine noirs et blancs, ainsi qu’un câble coaxial câble avec gaine . Un fil noir supplémentaire est inclus pour faire passer une chaîne de mise à la terre vers le pont.
