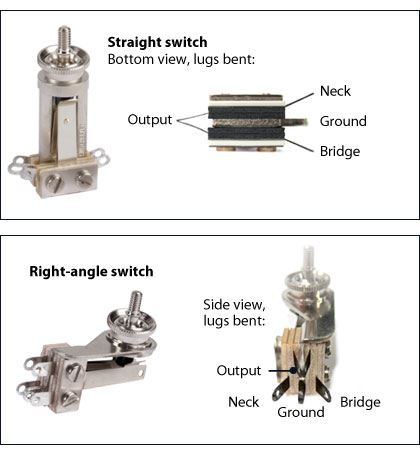

Sélecteur de micros 3 positions Switchcraft

Instructions d’installation et de câblage pour les 3 positions interrupteurs à Toggle.

Le sélecteur Switchcraft double pôle 3 positions a été la norme dans Gibson^® et d’autres guitares américaines à 2 pickup .

Remarques sur le câblage
Réduisez le bruit électrique indésirable en utilisant un câble coaxial câble avec gaine pour vos longs cycles de câblage (par exemple, la connexion entre les commandes et la jack de sortie). Le câble coaxial contient un conducteur « chaud » central qui est câble avec gaine par une tresse extérieure utilisée pour le fil de terre.

Pour les connexions courtes entre les composants, utilisez un fil non câble avec gaine standard. En général, le fil blanc est utilisé pour la mise à la terre du pont.

À propos de nos kits
Les kits de câblage Stewart-MacDonald contiennent des fil non câble avec gaine noirs et blancs, ainsi qu’un câble coaxial câble avec gaine . Un fil noir supplémentaire est inclus pour faire passer une mise à la terre vers le pont.

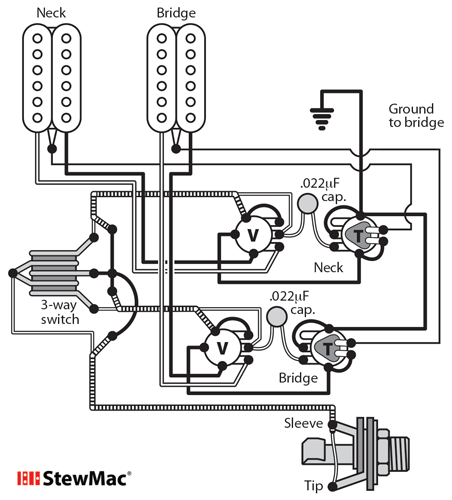

#2,93 Kit de câblage Gibson^® Les Paul^® Kit de câblage Push-pull
avec potentiomètres push-pull CTS pour séparer les bobines des humbuckers pour un fonctionnement à bobine unique lors du câblage de votre Gibson^® Les Paul^® ou SG^®. Ils sont destinés aux ramassages à humbuck avec accès aux liaisons en série (3 fil , 5 fil, etc.).

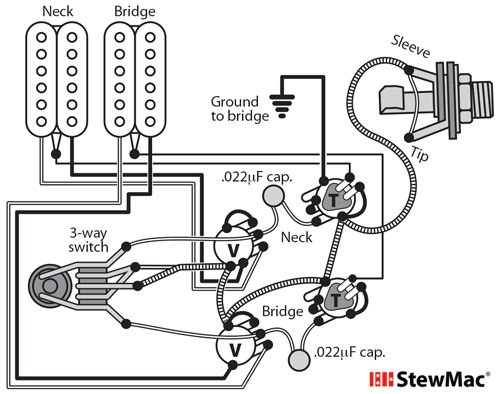

#2,94 Kit de câblage Gibson^® SG^® Push-pull
Kits de câblage avec potentiomètres push-pull CTS scindent les bobines des humbuckers pour un fonctionnement à bobine unique lors du câblage de votre Gibson^® Les Paul^® ou SG^®. Ils sont destinés aux ramassages à humbuck avec accès aux liaisons en série (3 fil , 5 fil, etc.).

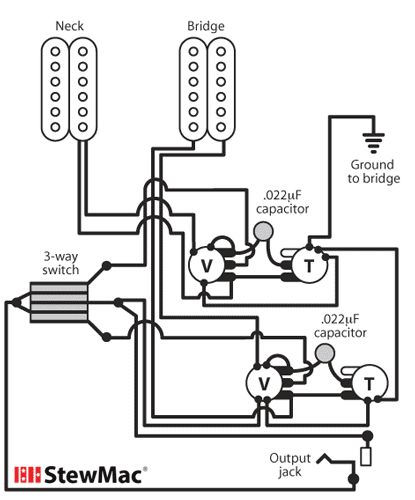

Kits de câblage #2,33 Gibson^® Les Paul^®, #2133-SP Les Paul Special^® et #2,34 SG^®

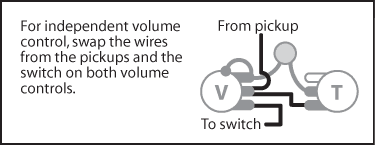

Câblage de contrôle de volume alternatif
Vous pouvez fil les deux commandes de volume d’un appareil Les Paul (ou tout autre instrument de contrôle de volume double) afin de pouvoir mélanger le volume des capteurs indépendamment. Cela résout le problème à la position centrale du sélecteur, dans laquelle le fait de désactiver une commande de volume affecte les deux capteurs.

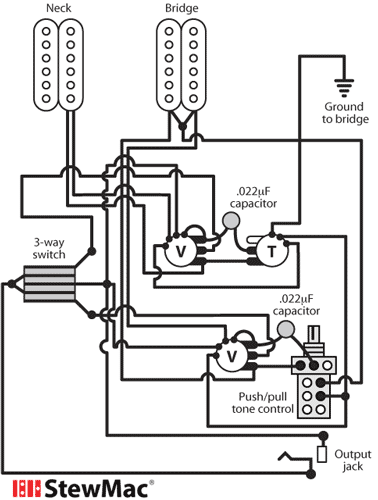

Gibson^® Jimmy Page Les Paul^® Schéma de câblage
Cette option de câblage JPLP vous permet de couper le pickup de pont en bobine à l'aide d'une commande de tonalité de push-pull . L'autre caractéristique du câblage JPLP est que dans la position centrale du sélecteur d' pickup , l' pickup du pont est hors phase avec l' pickup du manche .
Dans cette configuration, l'humbucker de pont ne peut pas être un pickup à 2 conducteurs. Le pickup doit avoir 3 ou 4 fils conducteurs, plus un blindage ou un fil nu. Suivez les spécifications du fabricant de votre pickup et fil la liaison série (découpée par bobine) au push-pull pot comme indiqué sur le schéma. Raccordez le fil nu et le fil « chaud » typique à la terre (généralement à l’arrière du réservoir de volume). Ensuite, fil le fil de terre typique à la cosse d’entrée de la commande de volume d’ pickup du pont. Cela devrait vous donner un son déphasé en position centrale. Sinon, inversez simplement les fils chauds et de terre du pickup de pont.

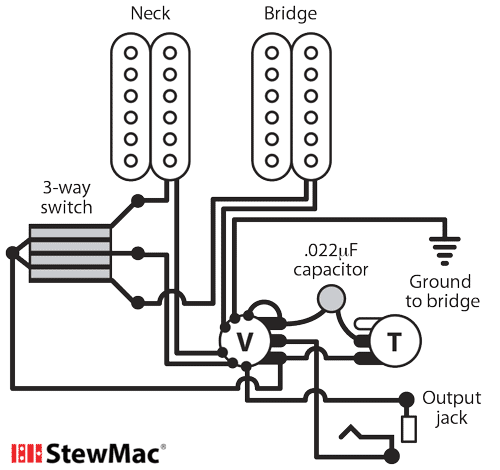

Kit de câblage n° 2,36 pour guitare 2-Pickup
Ce schéma de câblage convient à toute guitare à 2 pickup avec humbuckers, bobines uniques ou une combinaison des deux (volume maître, tonalité maître).
