Enlèvements Seymour Duncan Humbucking

Schémas de câblage et codes couleur pour les ramassages Seymour Duncan Humbucking.

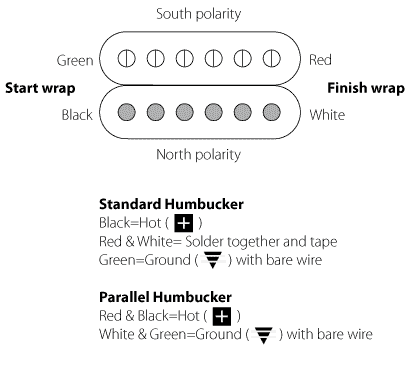

Seymour Duncan utilise son propre système de code couleur pour les capteurs à 4 conducteurs. Le schéma ci-dessous montre les bobines et leurs couleurs respectives.

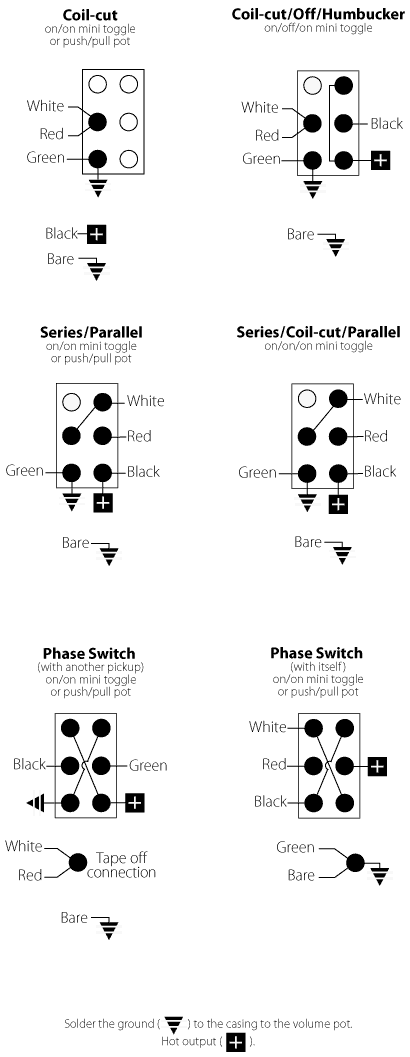

Un humbucker à 4 conducteurs offre de nombreuses options de câblage et de tonalité. Lorsque vous utilisez les options ci-dessous, le fil nu ou blindé est soudé à la « masse » sur le boîtier du réservoir de volume.
