Interrupteur à Toggle à angle droit pour 3-Pickup

Une carte des pattes du commutateur à Toggle à angle droit pour les guitares 3-Pickup.

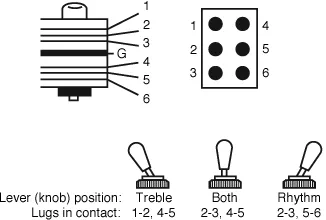

Cet interrupteur à bascule à angle droit est un interrupteur « on-on » DPDT (double pôle, double jet). Une vue de dessous de l'interrupteur est illustrée par rapport à un mini-interrupteur à bascule marche-arrêt DPDT standard : Câblage personnalisé à 3-Pickup



Les Paul / SG :
Cosse 1 : Non utilisé dans
le tenon douanier LP/SG 2 : Chaud depuis le ramassage intermédiaire
Cosse 3 : Soudez un fil de liaison vers la cosse 4
Cosse 4 : Chaud depuis le potentiomètre
de volume de ramassage du micro chevalet Cosse 5 : Chaud vers jack de sortie, sortie commutée
Cosse 6 : Chaud depuis le potentiomètre de volume de ramassage du cou
