Instructions pour l’interrupteur à bascule à 2 pôles Oak Grigsby 4 positions

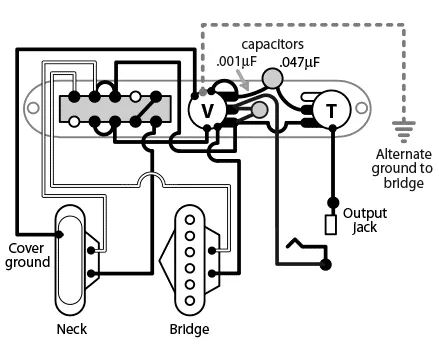

Schéma de câblage et d'installation pour l'interrupteur à levier à 2 pôles Oak Grigsby 4-Way.


I-2002



Position 1 micro chevalet
2 Col et pont en parallèle (configuration standard Tele neck/bridge)
Position 3 Prise de col
Position 4 Col et pont en série

L'interrupteur à bascule peut être installé avec le ressort de chaque côté, il n'y a pas de différence électrique.

Une modification mineure du capteur de cou est nécessaire pour cette configuration. Le couvercle doit être débranché du fil noir du capteur, puis acheminé vers le sol avec un fil de dérivation séparé.

La mise à la terre de la chaîne sur un Tele est généralement effectuée par la plaque de base métallique du micro chevalet en contact avec le pont métallique. Si votre capteur ne dispose pas d’une plaque de base métallique, faites passer un fil de terre de chaîne de l’arrière du potentiomètre de volume à la face inférieure du pont.

Réduisez le bruit électrique indésirable en utilisant un câble coaxial blindé pour vos longs passages de câblage (par exemple, la connexion entre les commandes et la jack sortie). Le câble coaxial contient un conducteur « chaud » central qui est blindé par une tresse extérieure utilisée pour le fil de terre.

Pour les connexions courtes entre les composants, utilisez un fil non blindé standard. Généralement, le fil blanc est utilisé pour la mise à la terre chaude et le fil noir pour la mise à la terre.
