Enlèvements à simple bobinage âge d’Golden Age
Schémas de câblage et codes couleur pour les ramassages à simple bobinage Golden Age.
Comment câbler pour obtenir un ton exceptionnel !
Les enlèvements à simple bobinage Golden Age sont fabriqués pour reproduire le ton et la réaction des enlèvements à simple bobinage vintage. Cependant, contrairement aux pick-up vintage, le pick-up du milieu est à remontage inversé, avec une polarité inversée. Cela vous donne une sortie d’annulation de bourdonnement dans les positions « 2 » et « 4 » d’un sélecteur de ramassage à 5 positions (lorsque le ramassage moyen est combiné avec le ramassage du cou ou du micro chevalet).
Les capteurs à simple bobinage Golden Age sont disponibles en différentes versions. Les capteurs de sortie plus élevés sont généralement utilisés en position de pont ; cela compense la différence d’énergie de chaîne vibrante qui est « observée » par le micro chevalet par rapport aux capteurs du milieu ou du cou. Des capteurs de sortie plus élevés peuvent être installés dans les positions du col et/ou du milieu, mais l’équilibre de sortie peut être compromis.
Réglage de la hauteur de capteur
Les capteurs ne doivent pas être réglés trop près des chaînes. For single-coils, leave about 1/8" gap between the top of the low E polepiece and the bottom of the string, when fretted at the highest (21st or 22nd) fret, and 3/32" for the high E polepiece. Le réglage des ramassages de plus près peut provoquer de « fausses » notes provenant des cordes de la plaie au niveau des zones de frottement plus élevées. Les guitares Strat® ont parfois ce problème : pour le guérir, il suffit de baisser la hauteur du cou et des ramassages du milieu du côté des basses.
et sont vus de l’arrière de la plaque de protection de la guitare.
Câblage

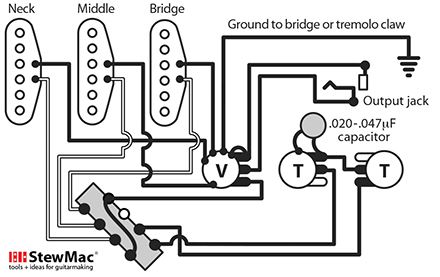

simple du volume et de la tonalité Câblage Strat® , 3 capteurs à simple bobinage et commutateur CRL
Un interrupteur à bascule à contact ouvert traditionnel peut être installé avec son ressort orienté ou opposé aux pots de commande ; il n’y a pas de différence électronique, mais le ressort est généralement orienté vers l’opposé des pots.

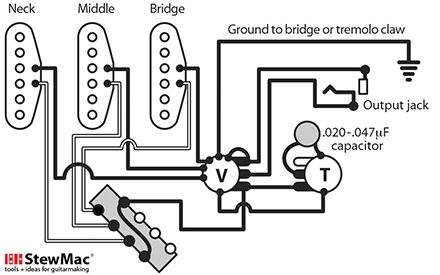

3 capteurs à simple bobinage avec commandes de volume et de tonalité principales et commutateur CRL

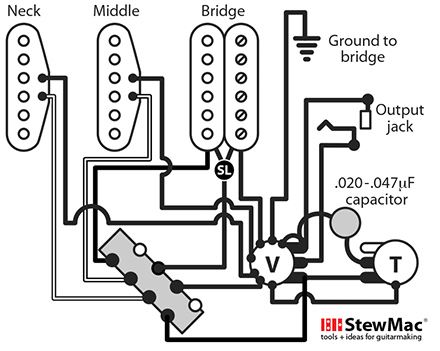

Câblage Humbucker/simple bobinage/simple bobinage avec commutateur CRL
En position 4 (pont et milieu), l’humbucker est coupé en spirale. Le fil étiqueté « SL » est le maillon de série de votre humbucker.

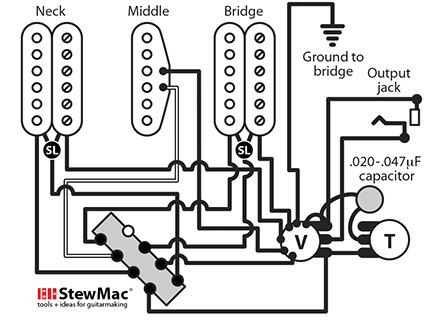

Câblage Humbucker/simple bobinage/humbucker avec commutateur CRL
Dans les positions 2 (col et milieu) et 4 (pont et milieu), les humbuckers sont coupés en spirale. Le fil étiqueté « SL » est le maillon de série de votre humbucker.
