Enlèvements en Golden Age pour instructions de télécommunication

Schémas de câblage et codes couleur pour les capteurs de télécommunications Golden Age.

Comment câbler fil pour obtenir un ton exceptionnel !
Les ramassages en Golden Age pour Telecaster^® sont fabriqués pour reproduire le ton et la réponse des ramassages télé de fin 50. Cependant, contrairement aux pick-up vintage, le micro-capteur à manche est à remontage inversé, avec une polarité inversée. Cela vous donne une sortie d'annulation de bourdonnement en position centrale d'un sélecteur de micro-retrait à 3 positions (lorsque les deux excitations sont combinées).

Réglage
de la hauteur d’enlèvement Les enlèvements ne doivent pas être réglés trop près des cordes. For single-coils, leave about 1/8" gap between the top of the low E polepiece and the bottom of the string, when fretted at the highest (21st or 22nd) fret, and 3/32" for the high E polepiece. Le réglage des ramassages de plus près peut provoquer des « fausses » notes des cordes de la plaie au niveau des zones de frottement plus élevées.

Réduisez le bruit électrique indésirable en utilisant un câble coaxial blindé pour vos longs passages de câblage (par exemple, la connexion entre les commandes et la jack de sortie). Le câble coaxial contient un conducteur « chaud » central qui est blindé par une tresse extérieure utilisée pour le fil de terre.

Pour les connexions courtes entre les composants, utilisez un fil non blindé standard. Généralement, le fil blanc est utilisé pour la mise à la terre chaude et le fil noir pour la mise à la terre.

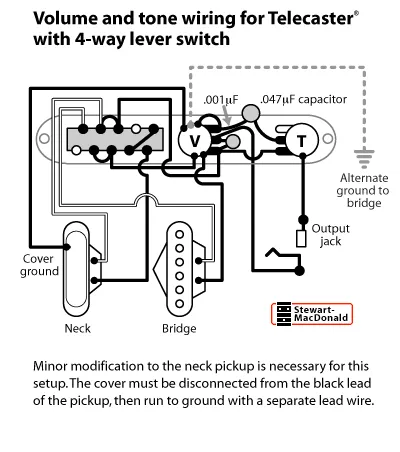

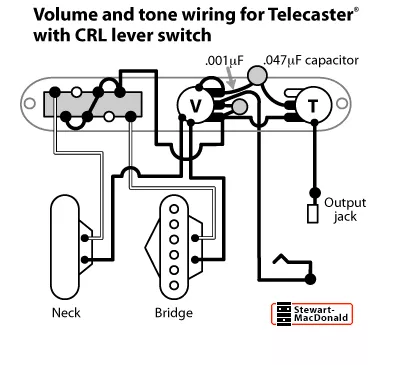

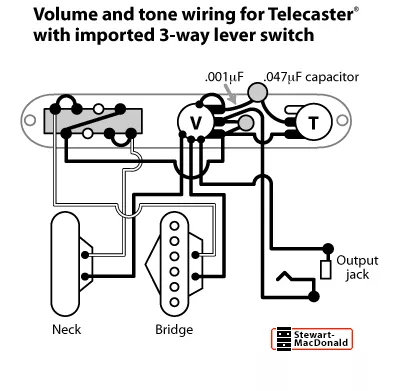

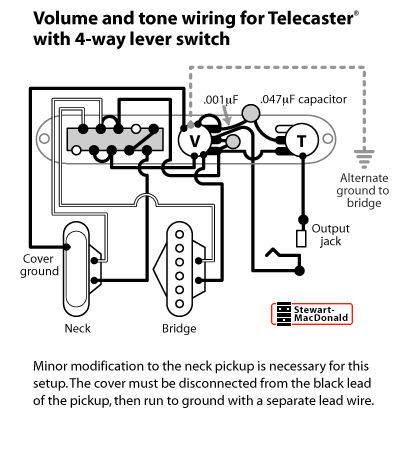

Tous les schémas de câblage sont vus depuis l’arrière de la plaque de protection de la guitare.







Telecaster^® et Tele^® sont des marques déposées de Fender Musical Instruments Corporation.
