Instructions pour le prélèvement du rouge à lèvres Golden Age à simple bobinage
Schémas de câblage
I-5427
Comment câbler pour obtenir un ton exceptionnel !
| Les micros Lipstick Golden Age sont dotés d’une spirale cirée enduite de polyrevêtement enroulée sur Aimants Alnico 5 bar, encastrés dans des tubes métalliques chromés emblématiques. Ce design entièrement blindé est conçu pour une installation facile dans les guitares modernes. Réglage de la hauteur de ramassage Pour régler la hauteur de vos ramassages, faites une note à votre plus haut niveau. Mesurez entre la chaîne et le capteur : vous voulez un écart d'environ 1/8" à la chaîne E basse et d'environ 3/32" à la chaîne E haute. Essayez de trouver le meilleur équilibre de sortie entre les capteurs de col et de pont. |
 |
Tous les schémas de câblage sont affichés à l’arrière du pickguard.

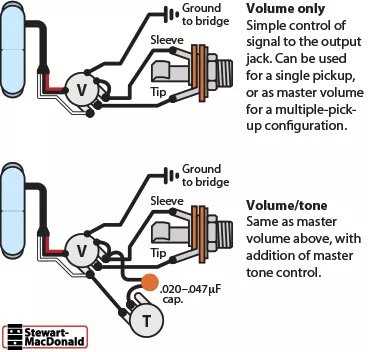

Circuits de volume/tonalité simples

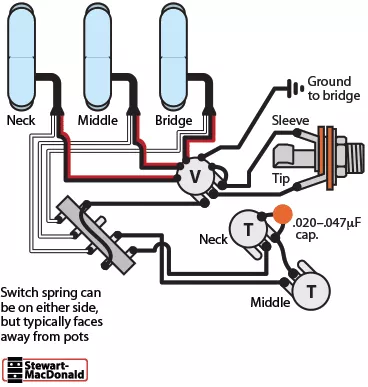

Simple simple bobinage / simple bobinage / simple bobinage
Strat. traditionnelle® câblage avec commandes de volume maître et deux tonalités, à l'aide d'un interrupteur à bascule de marque CRL (3 positions ou 5 positions).

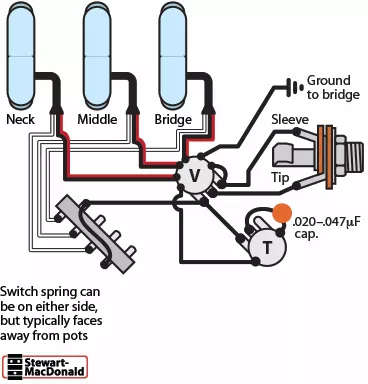

Simple simple bobinage / simple bobinage / simple bobinage
Deux commandes seulement : volume maître et tonalité maître.

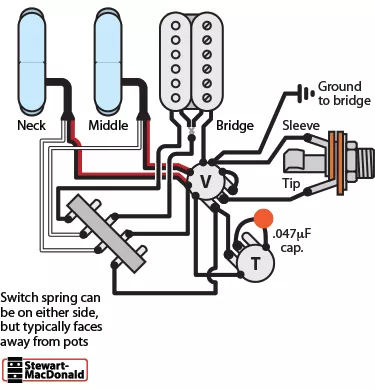

Simple simple bobinage / simple bobinage / Humbucker
Avec interrupteur CRL 5 positions. À la position 4 de l’interrupteur (pont/milieu), l’humbucker est coupé par bobine.

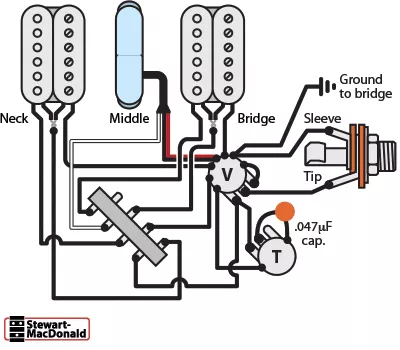

Humbucker / simple bobinage / Humbucker
Avec le commutateur en position 2 (col/milieu) et 4 (passage-bascule/milieu), les humbuckers sont coupés en spirale.
