Instructions pour le Megaswitch E-Model

Schémas d'installation et de câblage du Megaswitch E-Model.

Le Megaswitch E-model fait ressortir cinq sons polyvalents provenant de combinaisons de capteurs à simple bobinage ou de humbuckers. Il remplace un sélecteur 5 positions standard de type Strat®, pour de nouvelles options de câblage plus le coil-tapping, et permet au guitariste de combiner des bobines de micro-récupération pour éliminer le bourdonnement.

Avant d'installer le Megaswitch du modèle E
, déterminez la polarité de chaque bobine de micro-récupération et les fils qui sont connectés à chaque bobine : les pôles magnétiques similaires se repoussent et les pôles opposés attirent. Pour un effet humbucking, deux bobines de polarité opposée doivent être connectées en parallèle ou en mode série. Prenez le micro-recueil que vous souhaitez utiliser en position centrale et placez son côté supérieur contre le côté supérieur d'une autre bobine de micro-recueil. Si leurs pôles magnétiques s’attirent, ils ont une polarité opposée. Vous pouvez également utiliser le testeur de polarité n° 5127 pour ce faire sans retirer les capteurs.

Pour identifier les fils menant à chaque bobine d'un humbucker, connectez les fils à un multimètre (réglé sur 200mV) et touchez légèrement les pièces polaires de chaque bobine avec un objet portant du fer (un tournevis ou une clé Allen). Si vous obtenez un balancement sur le multimètre, vous avez identifié les fils de cette bobine.

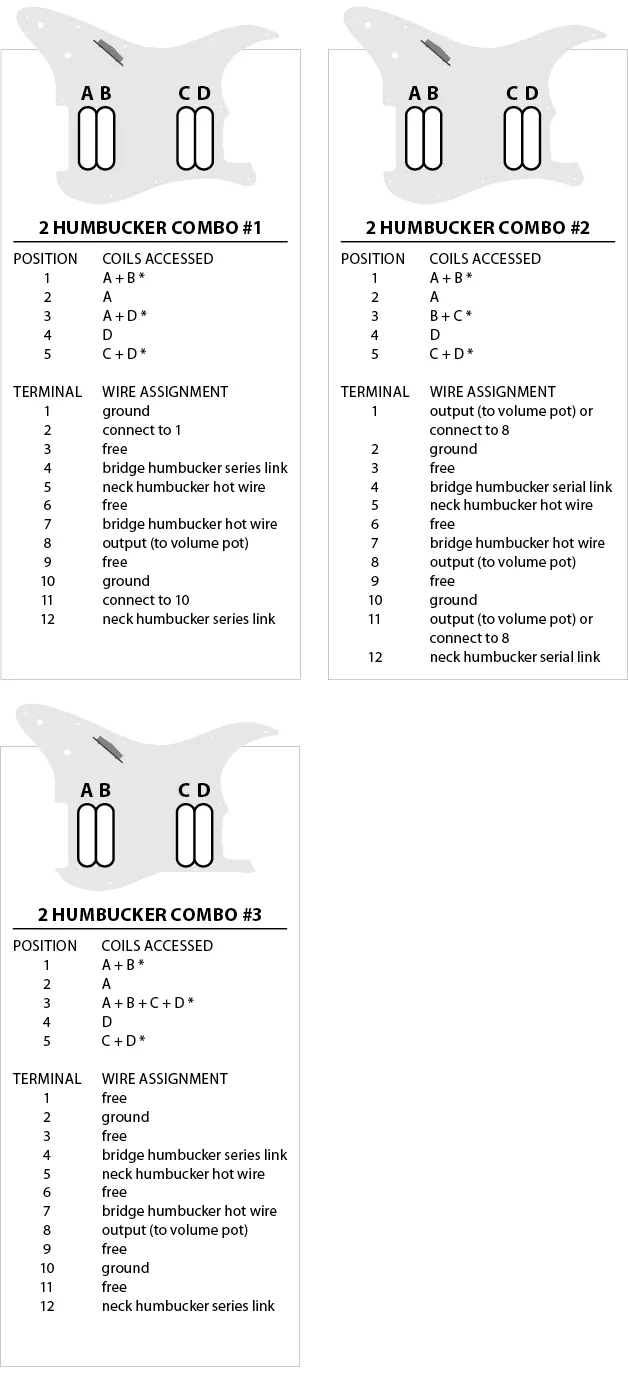

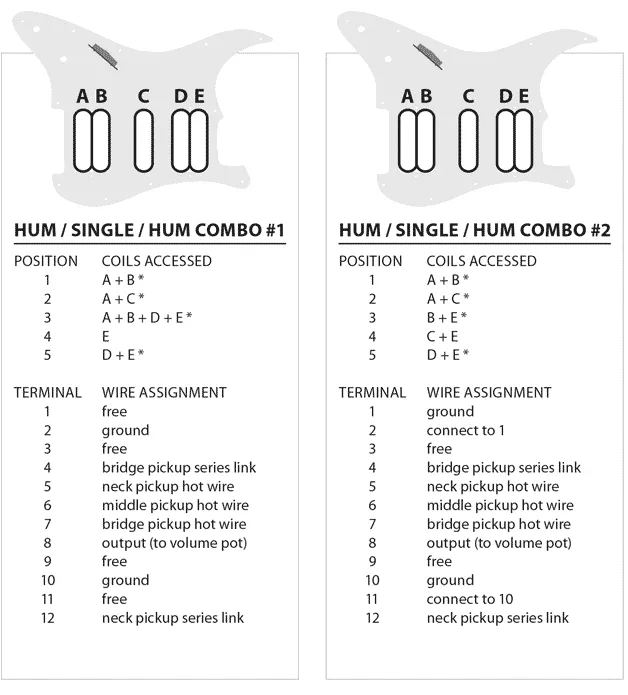

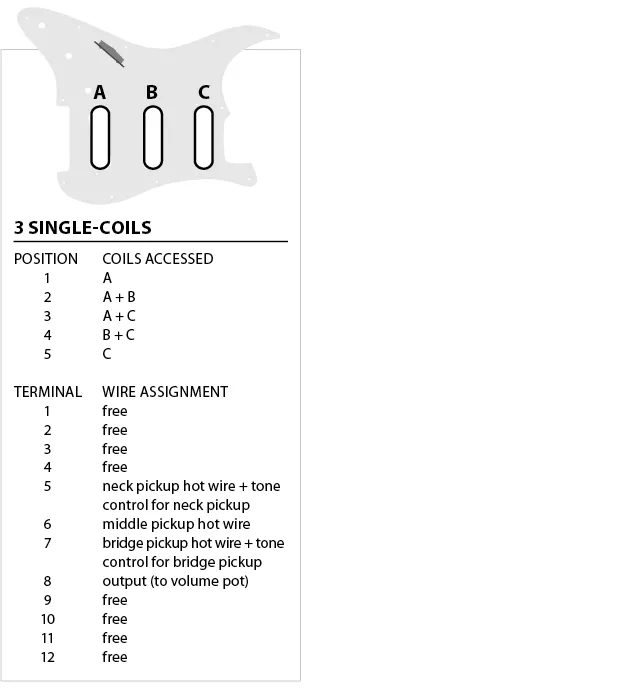

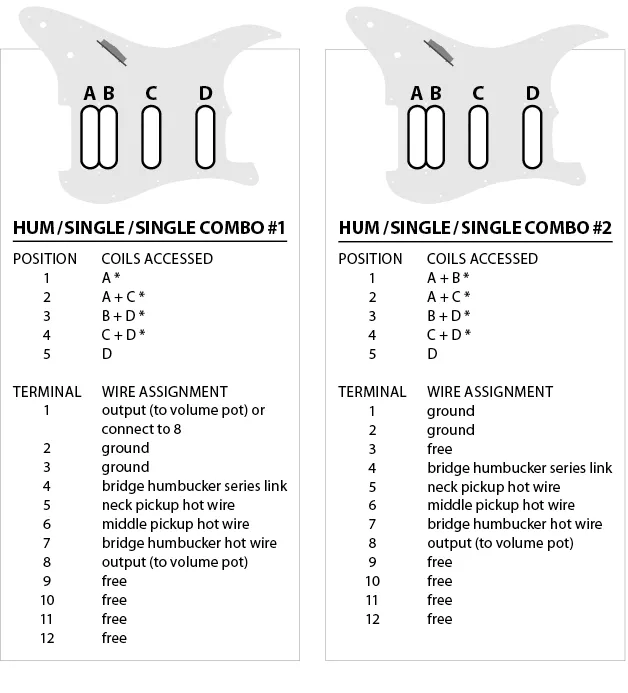

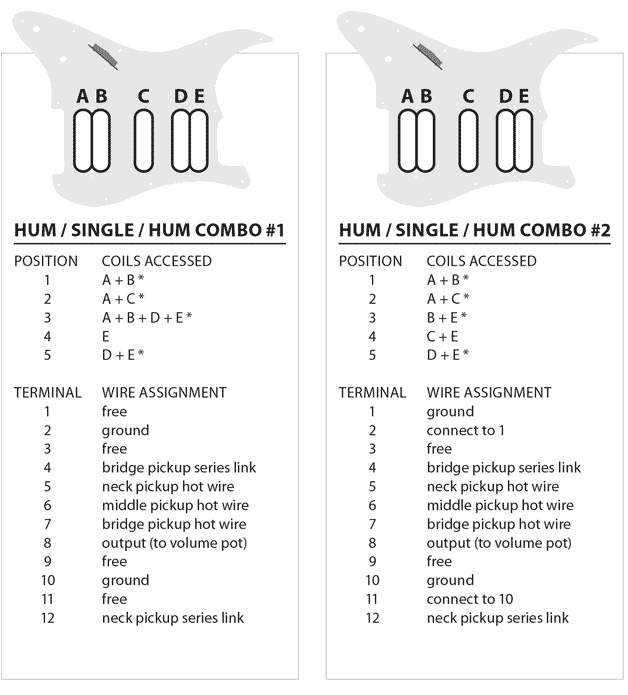

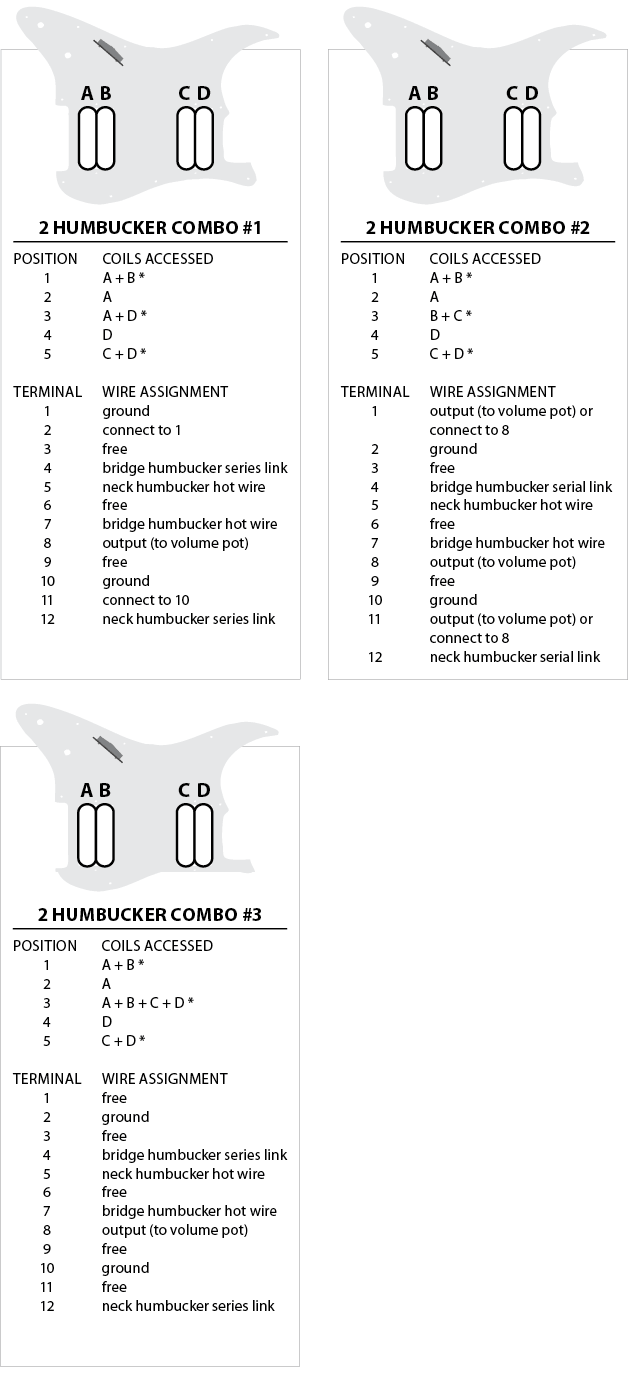

Lorsque vous avez terminé d'analyser et de souder les capteurs, certains sons peuvent être « fins » ou déphasés. Dans ce cas, échangez le fil chaud de l’humbucker concerné avec sa connexion à la terre ; le fil blindé reste mis à la terre. Si les bobines correctes sont connectées mais que le son est encore trop fin, changez le câblage à 4 conducteurs de l'humbucker concerné comme suit : soudez les fils chauds et de terre ensemble en tant que nouvelle bobine-taraud. Utilisez les anciens fils de prise de bobine comme nouveaux fils chauds et à la terre. Vérifiez à nouveau l'affectation des fils aux bobines et connectez-les conformément aux schémas de câblage des pages suivantes.

Conseils de câblage pour le réglage de la tonalité du Megaswitch du modèle E
Lors de l'installation du Megaswitch du modèle E, vous devez souvent recâbler le circuit de tonalité. Si l’instrument dispose d’un réglage de la tonalité unique ou maître, fil les pots de volume et de tonalité comme indiqué ci-dessous.

Les installations de type Strat qui ont des commandes à deux tonalités, l’une pour le micro du manche et l’autre pour le micro du milieu, doivent être câblées comme indiqué ci-dessous.

Étant donné que le Megaswitch du modèle E ne permet pas d’utiliser le micro central seul, vous pouvez souhaiter un réglage de la tonalité pour les capteurs de la manche et du chevalet. Pour ce faire, fil le fil du potentiomètre de tonalité inférieure à la cosse 7 au lieu de la cosse 1.

Les deux configurations ont leurs avantages. Un réglage de la tonalité centrale affecte uniquement les positions “2” et “4” (la « stratification hors phase »). Un réglage de la tonalité de position de chevalet affecte trois des cinq positions de sélecteur : micro chevalet uniquement ; ramassages de chevalet et de milieu ; et ramassages de chevalet et de manche.

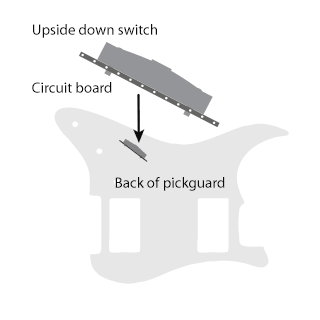

Depuis le dessous de la plaque de protection, installez le sélecteur avec le circuit imprimé vers le centre de la guitare. Toujours monter le Megaswitch avec la carte de circuit imprimé la plus proche des collecteurs et des pots de commande. Insérez les fils du côté non imprimé de la plaque et soudez du côté imprimé.
