Diagramme SPST du pot Push-Pull CTS
Configuration typique du câblage Jimmy Page Les Paul à l’aide du pot Push-Pull SPST CTS.

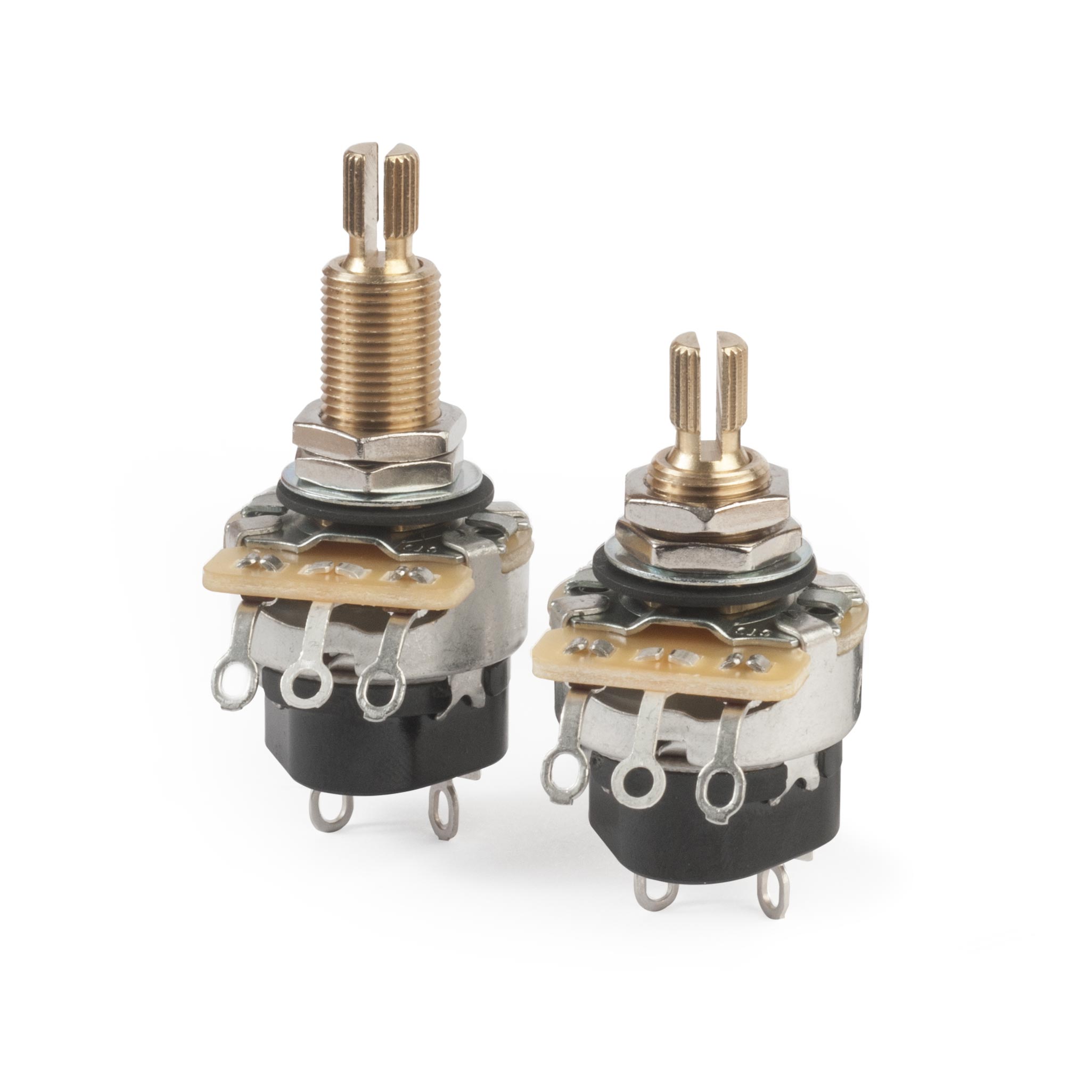

Les pots push-pull SPST CTS vous permettent de couper le micro chevalet en spirale à l’aide d’un réglage de la tonalité push-pull. L’autre caractéristique est que dans la position centrale du sélecteur de capteur, le micro chevalet est déphasé avec le capteur de col.
Dans cette configuration, tous les récipients sont 500 kOhm. L’humbucker de pont ne peut pas être un capteur à 2 conducteurs. Le capteur doit avoir un fil conducteur 3 ou 4 , plus un blindage ou un fil nu. Suivez les spécifications du fabricant de votre capteur et câblez la liaison série (découpée par bobine) au Potentiomètres Push-Pull comme indiqué sur le schéma. Connectez le fil nu et le fil « chaud » typique à la terre (généralement à l'arrière du potentiomètre de volume). Ensuite, câblez le fil de terre typique à la cosse d’entrée de la commande de volume du micro chevalet. Cela devrait vous donner un son déphasé en position centrale. Sinon, inversez simplement les fils chauds et de terre du micro chevalet.
