Interrupteur à levier à levier à 6-Way Grigsby en chêne

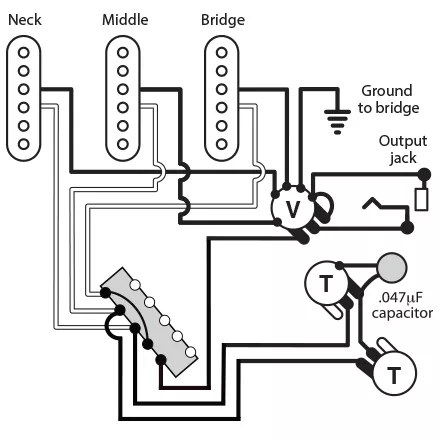

Instructions d’installation et de câblage pour le commutateur à levier 6 positions Oak Grigsby.
L' sélecteur est généralement installé avec le ressort tourné vers l'opposé des potentiomètres, mais peut faire face de l'une ou l'autre manière, il n'y a pas de différence électrique.
Réduisez le bruit électrique indésirable en utilisant un câble coaxial câble avec gaine pour vos longs passages de câblage (par exemple, la connexion entre les commandes et la jack de sortie). Le câble coaxial contient un conducteur « chaud » central qui est câble avec gaine par une tresse extérieure utilisée pour le fil de terre.
Pour les connexions courtes entre les composants, utilisez un fil non câble avec gaine standard. Généralement, le fil blanc est utilisé pour la mise à la terre chaude et le fil noir pour la mise à la terre.

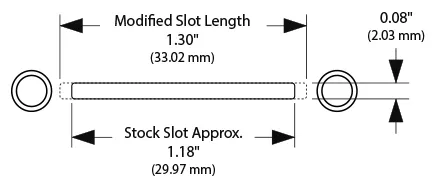

Modifier la fente du pickguard pour l’adapter au 6 positions swtich de levier
