L'interrupteur à bascule CRL 3 positions

Schémas d'installation et de câblage de l'interrupteur à bascule CRL à 3 positions.

Cet interrupteur à bascule à ressort traditionnel est couramment utilisé pour les guitares Telecaster^® . Cet interrupteur a un espacement des vis de montage de 1-5/8" et doit être installé à une profondeur d'au moins 1-3/8" dans la cavité de la caisse. Une fente de 1/16" x 1-1/16" dans le pickguard/la plaque de commande est nécessaire pour le levier.

Inclus dans deux kits de câblage StewMac
Cet interrupteur à bascule CRL 3 positions est inclus dans nos deux kits de câblage Tele^® . Ces kits de câblage contiennent des fils noirs et non blindés, ainsi qu’un câble coaxial blindé. Un fil noir supplémentaire est inclus pour faire passer une chaîne de mise à la terre vers le pont.

Réduisez le bruit électrique indésirable en utilisant un câble coaxial blindé pour vos longs passages de câblage (par exemple, la connexion entre les commandes et la jack sortie). Le câble coaxial contient un conducteur « chaud » central qui est blindé par une tresse extérieure utilisée pour le fil de terre.

Pour les connexions courtes entre les composants, utilisez un fil non blindé standard. Généralement, le fil blanc est utilisé pour la mise à la terre chaude et le fil noir pour la mise à la terre.

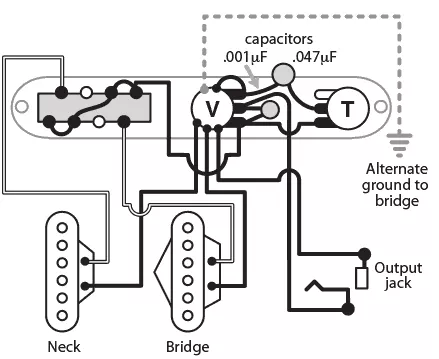

Kit de câblage pour Tele
L'interrupteur à bascule peut être installé avec le ressort de chaque côté, il n'y a pas de différence électrique. La mise à la terre de la chaîne sur un Tele est généralement effectuée par la plaque de base métallique du micro chevalet en contact avec le pont métallique. Si votre pick-up n’a pas de plaque de base métallique, faites passer un fil de terre à l’arrière du potentiomètre de volume jusqu’à la face inférieure du pont (indiqué ici par une ligne pointillée).

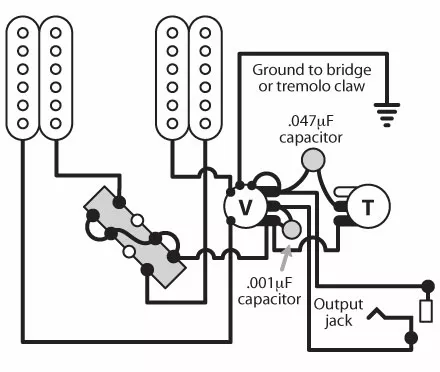

interrupteur à bascule 3 positions avec diagramme 2 Humbuckers

Ce schéma de câblage convient à toute guitare à deux pick-up avec humbuckers, bobines simples ou une combinaison des deux.




Diagramme

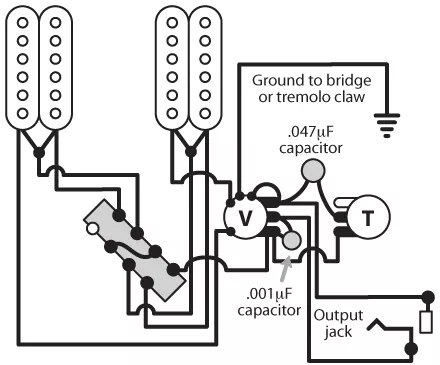

Humbucker en option Pour les guitares avec humbuckers qui ont une bobine-taraud ou une liaison série, ce câblage fait de la position centrale une combinaison de sorties à simple bobinage en parallèle.
