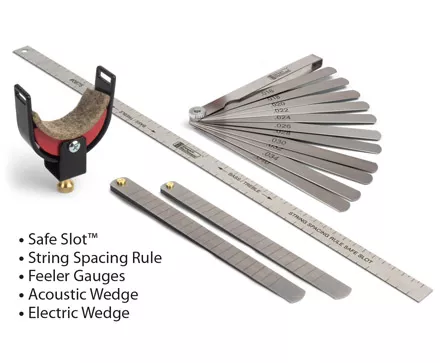

Instructions pour la protection de l’écrou à fente de sécurité
Pour fabriquer une sillet de tête pour cordes de qualité professionnelle, il est très difficile de
faire un écrou et de remplir les fentes de la corde. Il suffit d’un coup de lime ou deux pour couper une fente trop profondément, et lorsque cela se produit, vous devez jeter l’écrou et recommencer. Le logement de sécurité évite ce gaspillage et cette frustration.
Forme : détermine la forme d'écrou parfaite pour s'adapter à vos jauges de corde et à votre jeu.
Rainurage : protège les profondeurs de fente critiques en vous empêchant de limer accidentellement trop profondément.

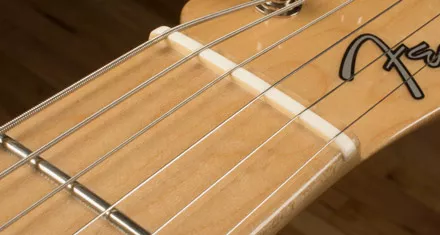

Détails d’une sillet de tête pour cordes
- Le bas des fentes de la corde est plus haut du côté des basses, plus bas du côté des aigus.
- Les profondeurs de fente correctes créent l’action de chaîne souhaitée sur les cases des six chaînes.
- Les parois des rainures ne sont pas plus profondes que nécessaire pour fixer les cordes sans les pincer.
- La forme de l’écrou est inclinée de plus haut en bas vers plus bas en aigu.
- L’écrou est lisse et confortable.
- La surface est polie pour lui donner de la brillance.
Instructions
Suivez ces étapes pour créer un nouvel écrou précis à partir de tout matériau d’ébauche d’écrou que vous aimez. Dans notre exemple, nous utilisons de l’os non blanchi.
Évaluez vos soucis. Vos frettes sont la base d’une bonne configuration, donc si elles sont usées ou inégales, vous devrez d’abord les réparer. Vous ne pouvez pas profiter pleinement d’un nouvel écrou avec de mauvaises frites.
Action élevée ou faible ? Ajustez la tige de réglage de sorte que le manche soit droit ou qu’il ait le degré de soulagement (légèrement en arc-en-ciel) que vous préférez. Placez un capo sur la première case et réglez la hauteur du pont de sorte que la hauteur de la corde soit là où vous l’aimez.

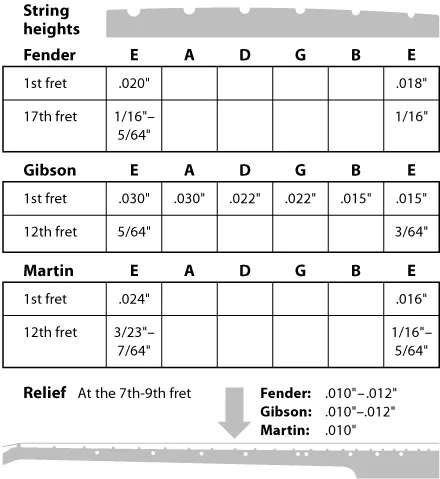

Les dimensions de l’écrou sont affectées par la hauteur de chaîne que vous préférez. Ces chiffres varient en fonction du joueur. Si vous ne connaissez pas vos hauteurs de corde préférées, essayez ces spécifications standard utilisées par Fender, Gibson et Martin dans le tableau de droite.
Dans ces instructions, notre exemple utilise un ensemble de 10 à 46 chaînes. Nous avons choisi d’utiliser ces hauteurs de cordes sur la première case : 0,0,0" en basse E et 0,0,0" en aigu E.
Installez le nouvel écrou. Retirez l’ancienne sillet de tête pour cordes et insérez le nouvel écrou dans la fente.
Positionnez les chaînes E externes. Resserrez les cordes en graves et en aigus E, non pas au pas, mais avec suffisamment de tension pour rester en place pendant que vous les positionnez. Définissez la propagation de la chaîne E-à-E comme vous le souhaitez, et utilisez un crayon pointu pour marquer leur emplacement.
Maintenez votre règle d’espacement des chaînes jusqu’à vos marques E-à-E pour trouver votre espacement des cordes et transférez ces marques à la règle afin de pouvoir les récupérer plus tard. Voir les instructions de la règle d’espacement de chaîne pour plus de détails sur la espacement des cordes proportionnelle.
Mesurez toute la largeur de l'écrou dans la fente de l'écrou et notez-le. Dans notre exemple, nous avons trouvé que la largeur de l’écrou était de 1,690 po.

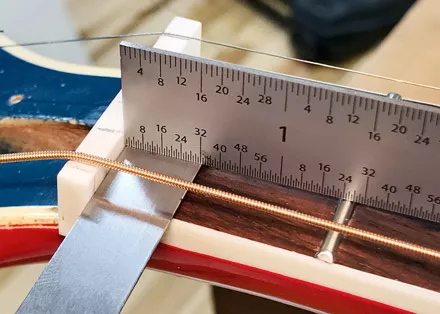

Mesurez la hauteur de la case. Poser la règle sur les frettes, en touchant l’avant de l’écrou. Mesurez la hauteur des frites en insérant des jauges d'épaisseur sous la règle, en touchant la face de l'écrou. Vous devrez peut-être empiler plusieurs jauges d’épaisseur pour trouver la hauteur. Prenez cette mesure à chaque position de chaîne ; si la hauteur varie, utilisez la mesure la plus haute.
Dans notre exemple, nous avons trouvé une hauteur de 0,0,0 po en empilant les jauges d’épaisseur de 0,0,4 po et 0,0,6 po.

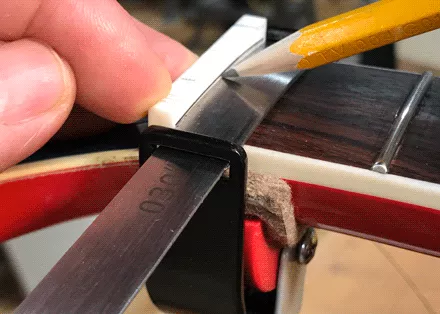

Utilisez la rainure de sécurité pour marquer la hauteur. Insérez les jauges d’épaisseur dans la fente de sécurité et serrez-la en place. Notez que le berceau rembourré est incliné : positionnez le côté inférieur vers la placage de tête. Serrez le berceau juste assez pour maintenir les jauges d’épaisseur à plat contre le touche : un serrage excessif les fera fléchir vers le haut. À l’aide d’un crayon, frappez une ligne sur la face de l’écrou.

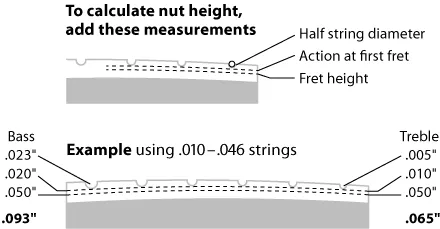

Déterminer la hauteur du nouvel écrou. Ajoutez trois chiffres pour déterminer la hauteur de l’écrou : la hauteur de la case, votre action préférée à la première case et la moitié du diamètre de la corde (pour les guitares électriques). Pour les guitares acoustiques, utilisez les trois quarts du diamètre de la corde ; certains joueurs électriques préfèrent également une fente plus profonde comme celle-ci.

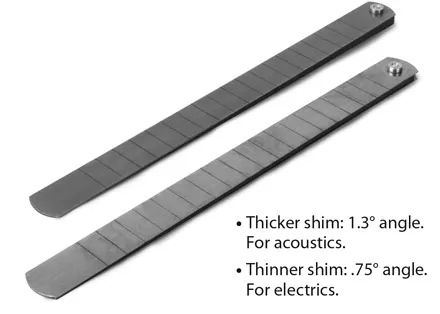

Sélectionnez la cale conique. La cale conique règle la pente du haut de l’écrou, de plus haut sur le côté basses à plus bas sur le côté aigu. La cale plus fine (angle 0,75° ) est destinée aux guitares électriques, la cale plus épaisse (angle 1,3° ) à l’acoustique. La cale 1,3 degrés peut être utilisée sur des systèmes électriques qui utilisent des jeux de poids/légères de calibre plus lourd, conçus pour le réglage des chutes ou des réglages inférieurs.
Les repères sur les cales ne sont pas des mesures, ils ne sont qu’une référence visuelle utile pour positionner la cale.

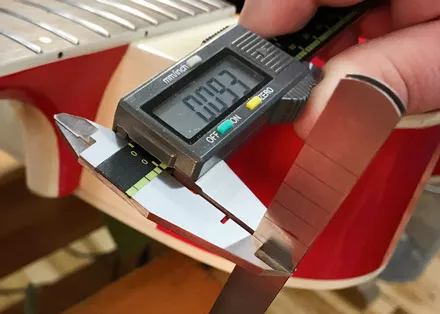

À l’aide d’étriers, trouvez le point sur la cale où son épaisseur correspond à la hauteur de votre écrou du côté des basses (0,0,3 po dans notre exemple). Marquez ce point sur la cale avec un crayon.
À partir de cette marque, mesurez la largeur de votre écrou et faites une deuxième marque pour indiquer l’emplacement latéral des aigus (1,690" dans notre exemple). Mesurez l’épaisseur de la cale à ce stade pour la comparer à la hauteur calculée de l’écrou latéral à trois branches. Si cet emplacement de cale est inférieur de plus de 0,0,5 po, décalez le repère latéral de votre aigu sur la cale de sorte que le côté du aigu ne soit pas trop peu profond, puis déplacez le repère latéral de votre basse pour indiquer la largeur de l’écrou (1,690 po dans notre exemple). Il est préférable de commencer sur le côté haut ; vous pouvez toujours retirer le matériau, mais vous ne pouvez pas le remettre en place.

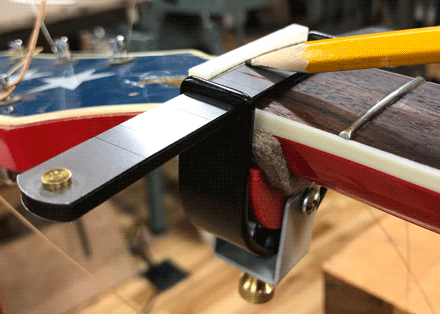

Placez la cale dans la rainure de sécurité et alignez les marques de largeur d'écrou sur la cale avec les bords de l'écrou. Serrez la rainure de sécurité pour maintenir la cale contre l’écrou (à nouveau, ne serrez pas trop). Frappez une ligne sur l'écrou.

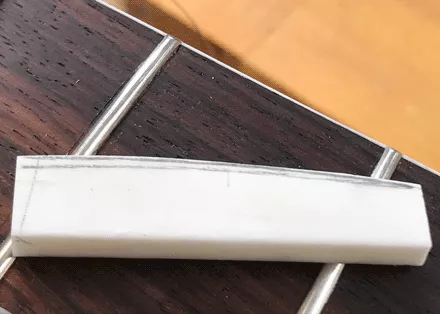

Façonner le haut de l'écrou. Utilisez une lime ou une ponceuse à courroie pour abaisser le haut de l’écrou vers le haut de la ligne de crayon. Laissez la ligne en évidence, vous avez donc un peu plus à travailler lorsque vous coupez les fentes d’écrou. Une fois les fentes coupées, vous ramenez le haut de l’écrou suffisamment vers le bas pour retirer cette ligne de crayon.
L’écrou est maintenant conçu pour s’adapter à vos jauges d’action et de corde préférées. Vous êtes prêt à couper les fentes de la corde.

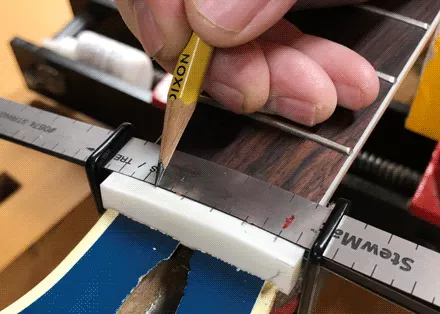

Marquez les emplacements de chaîne. Utilisez les marques E-à-E que vous avez faites sur votre règle d’espacement des cordes pour rétablir vos cordes E basses et triples. Placer la règle, avec la cale conique sous elle, dans la rainure de sécurité. Faites glisser la cale de sorte que la règle soit uniforme avec le haut de l’écrou et marquez les six emplacements de la chaîne avec un crayon pointu.

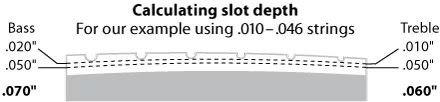

Calculez la profondeur de la fente. Cette mesure correspond à la hauteur de la touche plus l'action souhaitée sur la première touche. Il est sage de rester sur le côté haut, car vous pouvez toujours abaisser les fentes si nécessaire. La profondeur de fente parfaite est une question de préférence, en tenant compte de votre style de jeu et de votre jauge de corde.
Dans notre exemple, les deux fentes de chaîne E sont 0,0,0 po (côté basses) et 0,0,0 po (côté aigu). Nous utilisons ces chiffres pour les quatre chaînes les plus extérieures. Pour les deux chaînes du milieu, nous utilisons une profondeur de fente à mi-chemin entre ces mesures :
Chaînes E et A : 0,0,0 po (en utilisant 0,0,0 po + jauges d’épaisseur de 0,0,0 po)
Chaînes G et D : 0,0,4 po (en utilisant 0,0,4 po + jauges d’épaisseur de 0,0,0 po)
Chaînes B et E : 0,0,0 po (en utilisant 0,0,4 po + jauges d’épaisseur de 0,0,6 po)
Sur notre exemple de manche, qui est droit mort, ces mesures nous donneront une douzième action de fret de 0,0,5 po sur le côté basses et de 0,0,0 po sur le côté aigu.
Placez les jauges d’épaisseur dans la fente de sécurité. Chargez les jauges égales à la profondeur de votre fente dans la fente de sécurité et serrez-les contre l’écrou (ne serrez pas trop).
Commencez par une coupe de 0,0,0 po. Commencez à couper votre fente avec une lime à fente d’écrou de 0,0,0 po ou une scie graduée, en la maintenant centrée sur la marque du crayon. Il suffit de faire quelques passages pour commencer votre fente. Cette petite encoche aidera votre plus grand lime de sillet de tête à rester au centre.

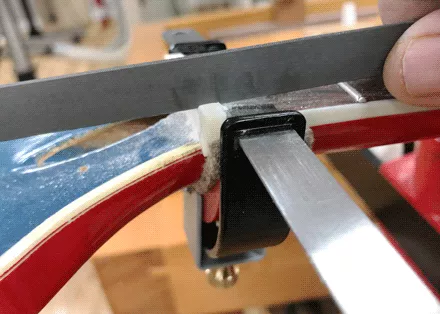

Commencez par les cordes de basses et travaillez vers le côté des aigus, en changeant les jauges d’épaisseur pour qu’elles correspondent aux profondeurs des fentes. Lorsque votre lime ou votre scie atteint la jauge d’épaisseur, arrêtez-vous et vous pouvez passer à l’emplacement suivant.

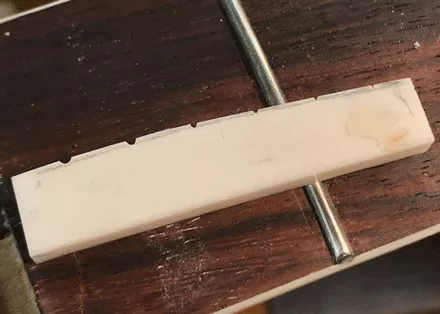

Poncer ou limer le haut de l’écrou pour retirer la ligne de crayon tracée avec la cale conique. Cela abaisse la partie supérieure de l’écrou à sa hauteur finale environ, avec juste assez d’espace supplémentaire pour le façonnage et le polissage finaux.
Vérifiez votre configuration. Vérifiez l’action sur la 12e case et réglez la hauteur du pont si nécessaire. Vérifiez l’action sur la première case. Si nécessaire, vous pouvez baisser les fentes de quelques millièmes à la fois en empilant différentes jauges d’épaisseur dans la fente de sécurité.

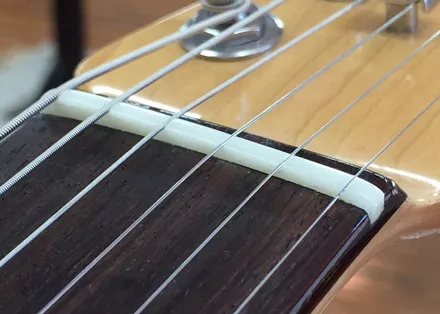

Revérifiez votre 12ème action de fret. Vous devrez peut-être ajuster à nouveau le pont ou approfondir très soigneusement les fentes d’écrou lors de la configuration. Lorsque vous êtes satisfait de votre écrou et de la 12e action de fret, faites la mise en forme finale sur le dessus et les extrémités de l’écrou. Polissez l'écrou et installez-le.
