Fabrication et configuration des écrous

Comment remplacer un écrou et installer votre guitare, avec des spécifications de configuration de différents joueurs et usines.

« Ce livret comporte deux parties. Tout d’abord, un petit guide pour fabriquer un écrou. Ceci est issu de mon nouveau DVD Fabrication d'écrous étape par étape et inclut des images prises à partir du DVD. La deuxième partie est A Guide to the Great Setups : les spécifications de configuration pour les joueurs célèbres. Celles-ci proviennent du dernier chapitre du livre, Comment rendre votre guitare électrique exceptionnelle. Il m’a fallu un certain temps avant que mes compétences ne soient bonnes pour la fabrication et la configuration des écrous, mais j’espère que ces informations vous aideront à créer un écrou parfait lors de votre premier essai ! » — Dan


ErlewineAjuster la tige de réglage
Avant de faire quoi que ce soit, ajustez la manche jusqu’à ce qu’elle soit droite. Si vous faites un écrou lorsque le manche est enroulé, les fentes pourraient être trop profondes si vous redressez le manche plus tard. Desserrer l’écrou de réglage de la tige de réglage (le retirer si possible), nettoyer la rouille et la saleté des filetages de l’écrou et de la tige de réglage, puis lubrifier les deux pièces avec de la cire pâteuse ou de la vaseline avant de remplacer l’écrou.



ASTUCE : J’aide toujours le manche à s’ajuster en laissant l’écrou de la tige de réglage desserré pendant le dégonflage arrière du manche. Je le fais avec une longue barre reposant sur deux entretoises et serrée vers le centre, avec une plaque de presse incurvée à l’arrière de la manche.

Retirer l’ancien écrou d’abord, utiliser une lame tranchante pour marquer une ligne sur la finition autour de l’écrou. De cette façon, lorsque l’écrou se casse, l’écaillage de la finition sera au minimum. À l’aide d’un marteau, tapotez doucement mais fermement un objet solide contre le côté de la touche de l’ancien écrou. (J’utilise un bloc en acier de 4" x 2" x 1", mais un bloc en bois dur fonctionne également.) Tapoter du côté avant (touche), puis du côté arrière (tête de manche). Répétez les taraudages avant/arrière, avant/arrière, jusqu’à ce que l’écrou se desserre et que vous puissiez le secouer.
Les écrous se détachent facilement sur les guitares anciennes, mais pas sur les nouvelles guitares très finies ; parfois, vous devrez voir à travers l’écrou dans le sens de la longueur (à travers les fentes de corde), en vous arrêtant lorsque vous êtes presque en bas. Avec cet espace coupé, vous pouvez replier l’écrou vers l’intérieur sur lui-même et retirer les pièces. J’utilise des pinces à embouts pour serrer l’écrou fendu ensemble, mais une paire de pinces le fera.
CONSEIL : en plaçant un petit miroir sur le côté opposé de l’écrou, vous pouvez observer la profondeur de votre scie couper des deux éclisses à la fois. Les miroirs sont pratiques de bien des façons, comme regarder les deux extrémités d’une case lorsque vous travaillez dessus. (Vous ferez probablement cela après avoir appris à faire un écrou, car vous serez accro au travail d’installation comme je l’ai fait !)
Nettoyer la fente de l’écrou Racler, couper ou limer tout résidu de colle ou de finition des éclisses et du bas de la fente de l’écrou. Faites en sorte que la fente soit carrée et propre, mais n’enlevez pas le bois ou toute autre finition sur les bords ! Nos limes en forme d’écrou sont idéales pour nettoyer les parois latérales de la fente : le bord lisse et non denté de la lime repose au bas de la fente. Cependant, ces limes sont nettes, donc si vous les utilisez pour le nettoyage des fentes, vous voudrez d’abord émousser leurs bords extérieurs sur une pierre, un papier de verre, un broyeur ou une bande. Un professionnel peut également utiliser des micro-ciseaux et des limes d’assise d’écrou pour préparer le fond de la fente. Cependant, vous pouvez faire le travail en affûtant l’extrémité d’une lime en forme d’écrou, en la transformant en ciseau à bois/racloir : CONSEIL : utilisez une ponceuse à courroie ou une meuleuse pour placer une extrémité carrée, tranchante et plate sur la lime. Utilisez ensuite l’extrémité aiguisée comme un bulldozer pour pousser à travers la fente sale. Il va érafler et ciseau à bois enlever la colle séchée du fond de la fente de l’écrou et limer les parois latérales en même temps si vous le souhaitez. Avec cet outil ou n’importe quel autre, faites vos coups de poinçon vers l’intérieur des bords jusqu’au centre. Ne pas découper vers les bords, car vous pourriez attraper la laque et la broyer. Choisissez votre matériau d’écrou J’aime les ébauches de sillet du chevalet en os, sauf lorsqu’elles sont utilisées avec un trémolo. Les trémolos fonctionnent bien avec des matériaux d’écrous glissants tels que Slip-Stone et Graph Tech, bien qu’un écrou à fond lisse, de forme parfaite et poli en os puisse également fonctionner. L’os vintage n’est pas blanchi et c’est mon préféré. Je l’utiliserai à moins qu’un client ne demande l’aspect blanc de l’os blanchi. Le processus de blanchiment semble ramollir considérablement l’os car il le blanchit. L’os vintage est beaucoup plus dur, et à mon avis, il produit un meilleur ton. Parfois, sa couleur ambre n’est pas ce que veut le client, mais généralement je pense qu’elle est plus belle que le blanc. Essayez de faire tomber un sillet du chevalet en os vintage de quelques centimètres sur une table dure ; comparez son bourdonnement à un écrou en matière synthétique. Quel que soit le matériau que vous utilisez, commencez par un ébauche d’écrou proche de l’épaisseur et de la longueur finales dont vous avez besoin, afin d’éliminer le ponçage inutile et le gaspillage de papier de verre.
Ajustez l’ébauche à la fente Écrasez soigneusement l’ébauche de l’écrou pour l’adapter à la fente en ponçant son fond et ses éclisses sur une surface plane. Utilisez du ruban adhésif double-adhésif ou du papier de verre auto-adhésif pour créer une surface de ponçage. Ne passez pas plus de temps sur un grain que nécessaire : gardez un œil sur l’épaisseur du blanc et sélecteur au grain suivant légèrement plus fin avant de penser que vous en avez réellement besoin. Évitez de rendre l’ébauche trop fine pour la fente. Commencez par le grain 120 à 150 pour l’aplatissement, et sélecteur au grain 220 juste avant que l’écrou ne s’adapte à la fente. Ensuite, 320 grains ajouteront juste assez de lissage pour laisser tomber le blanc dans la fente. Tout papier de verre fonctionnera pour cela, bien que mon préféré soit le papier de verre doré Stikit à support adhésif/mylar. Dans mon magasin, nous disons que nous aimons « entendre l’écrou cliquer dans la fente » (ne vous attendez pas à ce que cela se produise la première fois, mais cela pourrait arriver). Une série de papiers de verre fixés à un plateau de ponçage plat est pratique. Chaque grain dont vous avez besoin est toujours là. Ne poncez pas les extrémités de l’ébauche : vous voulez qu’elle pende de chaque côté de la fente. Vous le couperez et le sablerez plus tard. En laissant les extrémités assez longues, vous avez la possibilité de taper sur l’une ou l’autre des extrémités pour décaler la position de l’écrou pendant que vous travaillez. Les étriers sont une grande aide pour dimensionner avec précision l’ébauche de l’écrou, mais une règle simple qui mesure en 64ths, associée à un bon œil, le fera. Étroit dans la hauteur et la forme de l’écrou Le haut de l’écrou est façonné pour suivre le radius du touche de touche, et les fentes de corde suivent également cette courbe. Pour permettre aux cordes de dégager le haut de la première frette, le bas des fentes doit être supérieur de 0,030 po à la hauteur de la frette. Utilisez vos jauges d’épaisseur pour trouver la hauteur de la frette en posant une règle sur deux frettes et en combinant les jauges dans une pile jusqu’à ce qu’elles glissent à peine sous la règle. Ajoutez la jauge de 0,030 po à cette pile (si vous utilisez déjà la jauge de 0,030 po, recombinez les jauges d’épaisseur pour avoir une pile de 0,030 po de plus que la hauteur de la frette). Placez votre pile de jauges d’épaisseur sur le panneau de contact touche contre l’écrou, en les pliant pour qu’elles correspondent au radius du panneau de touche. À l’aide d’un crayon pointu, tracez une ligne sur l’écrou qui suit cette courbe. Cette ligne indique où doit se trouver le bas des fentes de la corde. Tracez une ligne supplémentaire pour marquer le haut de l’écrou : cette distance doit être égale à la moitié du diamètre de la corde la plus épaisse. Cela laisse suffisamment d’os pour une fente qui maintient les cordes sans être trop profonde. Il est préférable de laisser un peu trop de hauteur ; plus tard, vous ajusterez les hauteurs de corde en abaissant une fente de corde à la fois. (Un calibre de rayon est également un bon outil pour tracer ces lignes courbes sur la face de l'écrou.)
Enfin, crayonnez dans la forme approximative de l’écrou lorsque vous le regardez de bout en bout depuis le côté des basses ou des aigus. Le bord arrière de l’écrou, face à la tête de manche, est incliné et sera ensuite lissé et arrondi. Façonnez le haut et l'arrière de l'écrou Utilisez l'écrou et l'étau Saddle pour maintenir l'écrou vide, et lissez l'ébauche à la forme que vous avez dessinée, à l'aide des limes grossières et moyennes (dans cet ordre). N’essayez pas encore de finaliser la forme ; laissez plutôt un peu de matériau pour travailler lorsque vous aurez fini de façonner plus tard. À ce stade, la largeur de l’écrou est toujours surdimensionnée (si elle est placée dans la fente de l’écrou, les extrémités dépassent). Disposez les positions de corde E Déterminez la largeur que vous souhaitez entre les deux cordes E extérieures. A good measurement is about 1/16" in from each end of the first fret (measuring from the top of the beveled fret ends). Placez les deux cordes extérieures en E sur la guitare et, en regardant droit sur le dessus de l’écrou, déplacez ces cordes ensemble ou séparément jusqu’à ce que leur espacement soit correct pour vous. À l’aide d’un crayon très pointu, marquez l’écrou de chaque côté des deux cordes (quatre points au total). Desserrez les cordes et faites-les glisser de côté. Marquez une fine ligne centrale entre les deux marques pour chaque corde.
Utilisez la règle d’espacement des cordes Faites correspondre ces deux emplacements à la règle d’espacement des cordes et utilisez-la pour trouver l’espacement approprié pour les quatre cordes restantes. La règle d’espacement des cordes localise les positions des corde afin que les cordes plus lourdes obtiennent l’espacement plus large dont elles ont besoin. L’espacement de la règle est progressif, de sorte que chaque espace diffère du suivant de exactement 0,004 po. Cela crée l’espacement des cordes confortable que les joueurs attendent d’instruments de qualité, et élimine le besoin de disposer l’espacement à l’œil nu. La règle comporte deux ensembles de marques : un ensemble est situé dans les espaces entre l’autre ensemble. De plus, les fentes d’un ensemble sont proches du bord de la règle, tandis que l’autre ensemble est rainuré plus loin du bord. Utilisez l’un ou l’autre ensemble de marques, mais ne mélangez pas les deux : choisissez vos emplacements de corde dans le même ensemble. Si vous mélangez les deux, vos cordes seront irrégulièrement espacées. Alignez n’importe quelle fente de la règle avec votre marque pour la corde à aigus E. Comptez les marques de taille à gauche (pour un banjo ou une basse, comptez quatre marques). Si la sixième marque du même jeu ne correspond pas exactement à votre autre position de corde E, faites glisser la règle vers la droite ou vers la gauche jusqu'à ce que vous trouviez une série de six marques qui correspondent parfaitement (vous pouvez la trouver dans l'un des deux jeux de marques). Encore une fois, assurez-vous que toutes les marques proviennent du même ensemble. Une fois que vous avez trouvé l’ensemble de six repères qui correspondent à votre espacement, placez un crayon à l’emplacement des quatre cordes du milieu. Placez la règle sur l’écrou et utilisez un crayon très tranchant ou un scribe pour marquer les fentes. L’avantage d’utiliser un scribe est qu’il rayera une rainure peu profonde facile à suivre pour un lime ou une scie.
Coupez les fentes du démarreur Vous êtes maintenant prêt à couper les petites fentes du démarreur. Veillez à ne pas couper trop profondément. Un bon outil pour cela est votre .010" La scie de précision. Si la fente de votre démarreur s’écarte de la marque, inclinez la scie à un angle pour déplacer la fente vers l’arrière lorsque vous coupez. Attention : une scie enlève rapidement le matériau, alors travaillez lentement. Vous ne devez pas précipiter ce travail en premier ! Utilisez l’étau pour protéger la guitare Pour éviter de casser la guitare, remettez l’écrou dans l’étau tout en déposant les fentes de la corde. Utilisez la taille de lime de sillet de tête à double tranchant qui correspond le mieux à la corde. Au fur et à mesure que les fentes s’approfondissent, utilisez occasionnellement les limes de mise en forme d’écrous pour retirer l’excédent de matériau de l’écrou du haut afin d’éviter que le lime de mise en fente ne se coince filet dans la fente et ne s’écaille éventuellement d’un morceau d’os (cela se produit). Abaisser le haut vous permet également de voir ce que vous faites. Utilisez fréquemment la règle d’espacement des cordes pour vérifier les emplacements des fentes et déplacez les fentes d’un côté à l’autre si nécessaire. Lorsque les fentes sont bien définies et que leurs fesses rencontrent la ligne de dégagement de la corde de 0,030 po, replacez l’écrou dans la fente et corde la guitare pour voir comment l’action se sent. Il doit être sur le côté haut à ce stade. Parfois, la profondeur d’une fente peut être trompeuse, et la corde est en fait plus basse qu’elle ne semble. Ensuite, lorsque vous formez le bas de la fente, la corde tombe soudainement trop bas et la corde sonne sur la première case. Évitez cela en abaissant le haut de l’écrou encore plus que vous n’en avez envie. Vous devrez peut-être faire entrer et sortir les cordes des fentes une demi-douzaine de fois pour abaisser le haut de vos premiers écrous ; plus tard, avec l’expérience, vous réduirez ce temps de moitié lorsque vous gagnerez en confiance. En ce moment, travailler trop vite demande des ennuis et risque de « souffler l’écrou ». CONSEIL : Avec les cordes en dehors du chemin, posez le côté de votre tête sur le touche de touche et, avec le rétroéclairage, regardez à travers chaque fente d’écrou ; vous verrez la forme des fonds de la fente, et vous verrez peut-être une petite zone inégale qui maintient une corde trop haute. Le simple fait de retirer ce petit obstacle seul peut faire que la corde s’installe dans la fente, et il n’est pas nécessaire d’intervenir avec un lime, en emportant le matériau là où vous auriez aimé ne pas l’avoir fait. (Ce type de gros plan est plus que ce que mes yeux peuvent faire sans loupe, c’est pourquoi je porte un Optivisor dans tant de photos prises dans mon magasin.) Arrière-fichier et ouvrir la fente Juste avant que les fentes n’atteignent le repère de dégagement de 0,030 po, vous devez incliner légèrement la lime pour créer une rampe peu profonde qui descend vers la tête de manche et les tuners. Un angle aussi peu profond que 6°, et pas plus raide que 12 à 15° (ou même juste en faisant correspondre le côté de la tête de manche), donnera la pression vers le bas nécessaire pour empêcher les cordes de sortir de leurs fentes. L’angle de cette rampe n’est pas une ligne droite et nette arrivant à un point au bord avant de l’écrou (que j’appelle le « point de décollage ») ; elle est légèrement arrondie lorsqu’elle courbe l’arrière de l’écrou, rencontre progressivement la corde et ajoute de la force au point de décollage. Avec un point de décollage trop aiguisé, les cordes (en particulier les piqûres de plaie) s’useront rapidement du bord avant de l’écrou. En même temps que le repliage, ouvrez les parois latérales à l’arrière de l’écrou pour vous assurer que les cordes ne sont pas accrochées à l’arrière de la fente. Vous voulez qu’ils soient dégagés lorsqu’ils approchent du point de décollage. Utilisez vos limes à écrous à double tranchant pour retirer avec précaution une petite quantité de matériau de chaque fente. Les fentes de corde en D et en G (sur les syntoniseurs 3 sur le côté conventionnels) auront besoin d’un limage supplémentaire sur un bord dans la direction où la corde est inclinée vers le montant de réglage. Les têtes de cheville de style garde-boue, avec une tirette en corde, n’ont pas besoin de cette touche. Cette mise en forme est subtile et difficile à voir, mais lorsqu’elle est vue de dessus, les parois latérales doivent s’ouvrir très légèrement à partir du point de décollage plus étroit.
Hauteur finale des fentes Faites atteindre leur hauteur finale avec toutes les cordes activées et réglées sur le pas. Utilisez vos fichiers d’écrous à double bord pour cette tâche. Désajustez une corde à la fois afin de classer son emplacement, puis replacez-le dans l’emplacement et recalibrez-le. À mesure que vous vous approchez, utilisez vos jauges d’épaisseur comme moyen précis de vous arrêter à la hauteur de corde que vous recherchez. Dans cet exemple, nos frettes mesurent 0,040 po de haut, donc lorsque nous ajoutons 0,030 po pour le dégagement de la corde, nous obtenons une profondeur de fente de 0,070 po. Empilez les jauges d'épaisseur sur cette mesure combinée ou à proximité. Classez les fentes jusqu’à ce que le fichier entaille les jauges d’épaisseur, puis arrêtez. Maintenant, vous avez une bonne hauteur de corde générale, et vous êtes prêt à la régler si vous le souhaitez : en laissant les cordes plus lourdes un peu haut, tandis que les cordes à aigus s’abaissent, en suivant le radius de la touche. De nombreux joueurs professionnels préfèrent que le jeu de corde à faible émissivité soit réglé sur environ 0,020 po et que la corde à aigus à émissivité réduite soit réglée sur environ 0,010 po. Les cordes entre elles sont à des hauteurs graduées suivant le radius de la touche. Marquer la taille finale Marquer tout autour des bords de l’écrou en surplomb avec un scribe ou un couteau à rasoir, puis le remettre dans l’étau pour couper l’excès de matériau de l’écrou. S’il y a beaucoup de surplomb, utilisez votre .010" scie de précision pour couper les extrémités (vous préférerez peut-être utiliser une scie à métaux pour cela, ce qui permet d’économiser la scie de 0,010 po pour la rainure d’écrou uniquement). Puis travaillez soigneusement jusqu’à vos lignes tracées avec la lime de mise en forme d’écrou fine/extra fine. Prenez votre temps : il est facile de « souffler un écrou » à ce stade, du moins dans le service des looks. Un écrou avec une extrémité trop courte est toujours utilisable, mais n’aura pas un aspect professionnel lisse qui affleure la finition. Formage final Ponçage final et contournage de l’écrou à l’aide d’un papier de verre toujours plus fin, 220, 320, 400 et jusqu’à 1200 si vous le souhaitez. Si le papier de verre repose sur une surface telle que du feutre, le « don » suivra les courbes du haut, de l’arrière et des extrémités pendant le ponçage. Poursuivez ce ponçage fin en polissant avec un chiffon doux et un composé de frottement. À ce stade, faites attention lorsque vous déplacez une corde dans ou hors d’une fente. Ne rayez pas votre travail manuel ! CONSEIL : j’utilise des demi-feuilles de papier de verre Gold dans des grains allant de 220 à 800, puis des demi-feuilles de papier de verre Unigrit de 1000, 1200 et 1 500 grains (utilisé sec). La dernière étape consiste à polir l’écrou sur un morceau de feutre chargé de composé de polissage moyen. Les papiers de verre et le feutre sont empilés sur un presse-papiers et peuvent être parcourus rapidement : après avoir utilisé une feuille, soulevez-la et utilisez la suivante ci-dessous. Au bas de ce bloc de papier de verre se trouve le feutre, et vous avez terminé.
Corde vers le haut ! Corde la guitare pour la lancer et vérifiez la hauteur de la corde et la forme de l’écrou. Si vous êtes satisfait, desserrez les cordes et collez légèrement l’écrou avec 2 ou 3 petites gouttes de colle Titebond. Replacez rapidement les cordes, réglez-les sur le pas et faites glisser l’écrou d’un côté à l’autre pour l’aligner lorsque la colle est humide et glissante. Laisser les cordes en place pour exercer une pression de serrage. Après avoir séché la colle pendant une heure, vous êtes prêt à jouer de la guitare, ou mieux encore, à passer à votre prochain travail de fabrication de noix. Vos clients feront la queue !

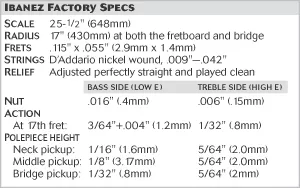

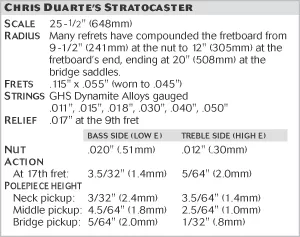

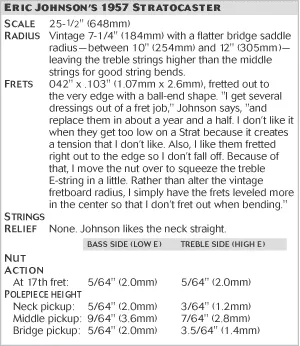

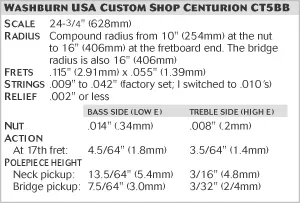

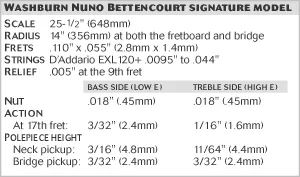

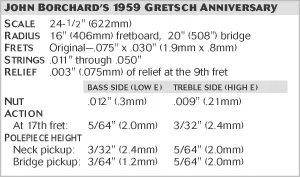

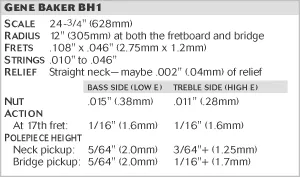

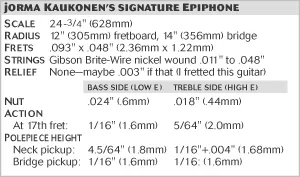

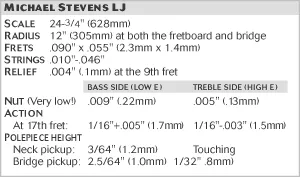

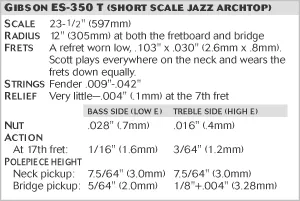

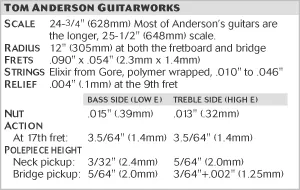

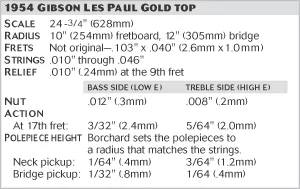

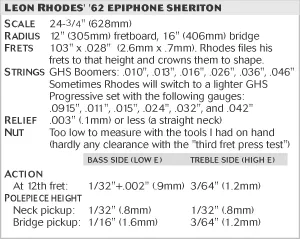

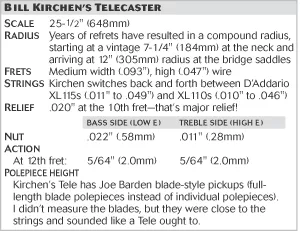

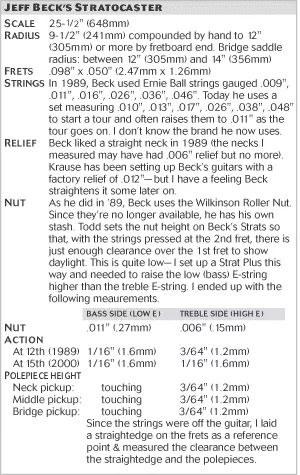

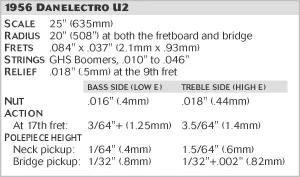

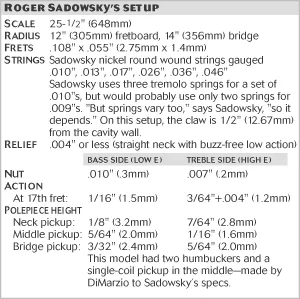

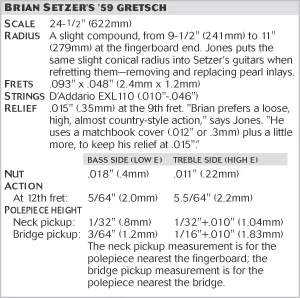

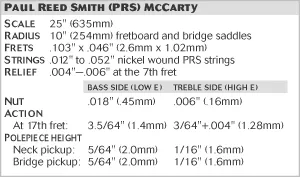

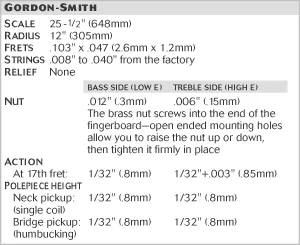

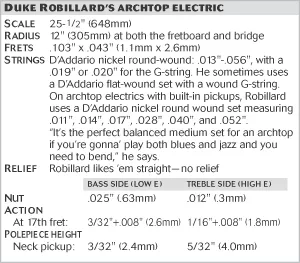

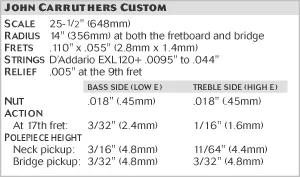

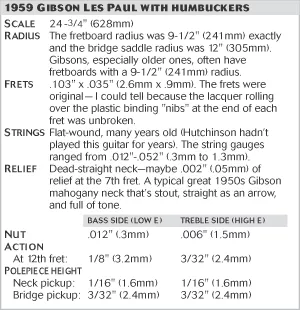

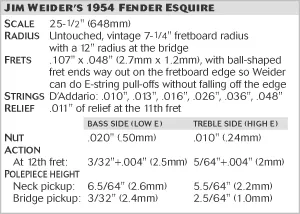

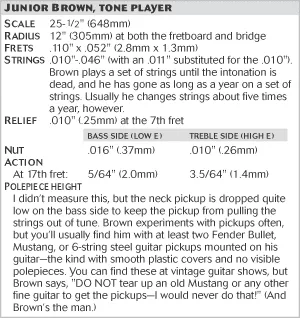

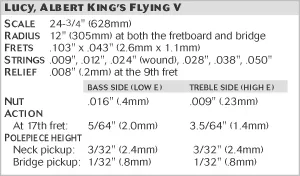

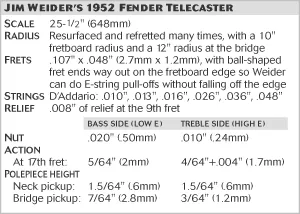

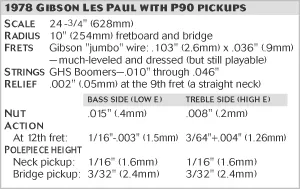

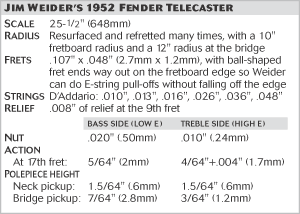

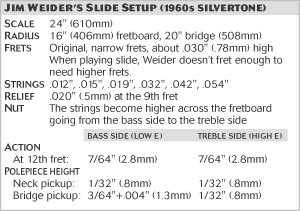

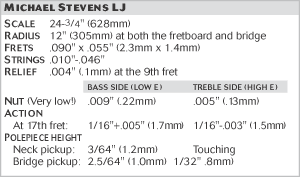

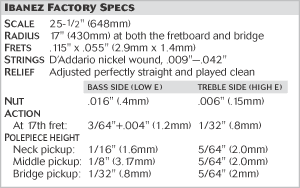

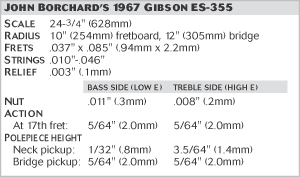

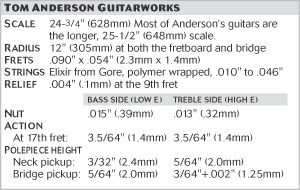

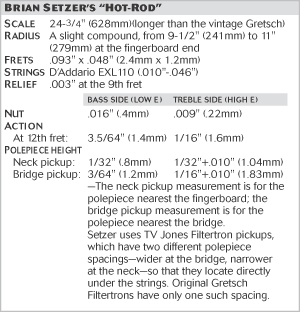

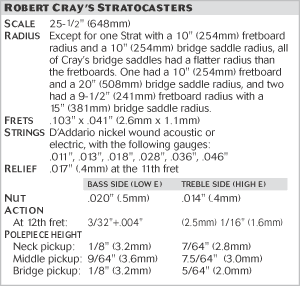

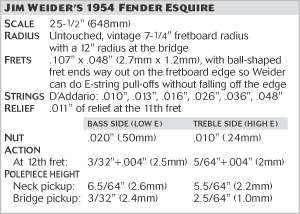

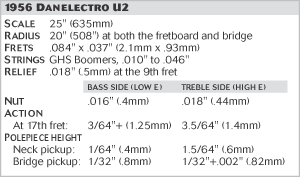

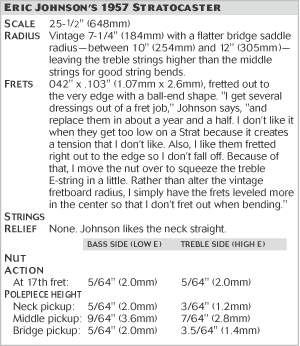

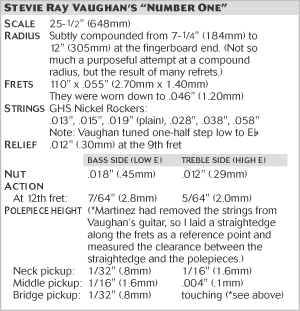

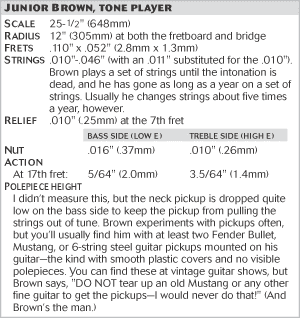

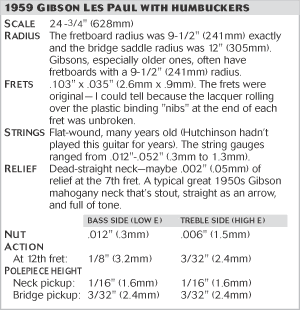

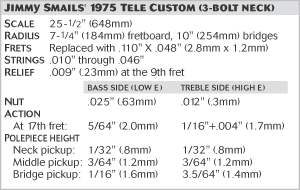

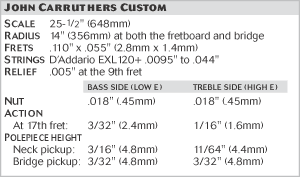

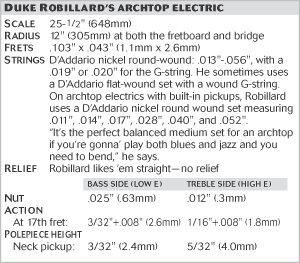

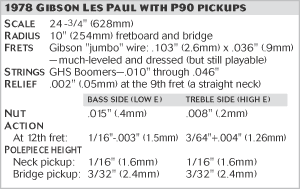

Partie 2 : Guide des grandes configurations Voici plus de trois douzaines de caractéristiques de configuration précises pour les guitares que j’ai mesurées lors d’entretiens et d’écritures sur les joueurs qui jouent avec eux. Il est tiré du livre Comment rendre votre guitare électrique exceptionnelle ! Pour plus d’informations, de photos et de descriptions, consultez le dernier chapitre de ce livre. (Il comprend également une « configuration de garde-boue en 10 étapes » détaillée.) Ces exemples de spécifications sont répertoriés dans le même ordre qu'ils apparaissent dans le livre.
