Instructions pour le gabarit d’avoyage pour manche

Le gabarit d’avoyage pour manche nous a été fourni par le constructeur et réparateur Bryan Galloup. Cet outil facilite la planification d’une réinitialisation du manche, aide à déterminer l’épaisseur de chevalet nécessaire pour une guitare lorsqu’une manche réinitialisation du cou n’est pas prévue, et aide à calculer l’épaisseur du chevalet et les informations de réglage du manche pour une guitare nouvellement construite.

Le gabarit d’avoyage pour manche est conçu pour être utilisé avec notre bord droit de précision n° 3799 .

Réinitialisation du cou

Étape 1.

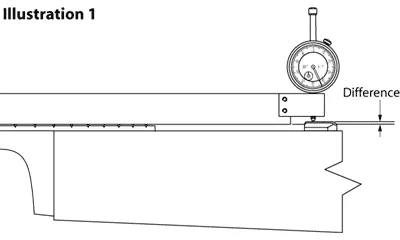

Fixez le bloc indicateur à cadran à l’extrémité du bord droit, de sorte que le haut du bloc indicateur en aluminium soit aligné avec le haut du bord droit (voir illustration 1). Serrez les deux vis de fixation Allen qui maintiennent le bloc sur le bord droit. Placez le gabarit d’avoyage pour manche sur une bonne surface plane, telle qu’une scie de table ou une table de jointage, et vérifiez le zéro. Tenez le bord droit verticalement sur la surface. Le basculement du bord droit d'un côté ou de l'autre peut donner une fausse lecture sur l'indicateur à cadran. Utilisez le cadre rotatif pour mettre à zéro la jauge. L'indicateur à cadran doit se trouver approximativement au milieu de sa plage. Enregistrez cette lecture et notez-la également sur la petite échelle de cadran.

Étape 2.

Avant de retirer le col de manche l’instrument, mesurer le point haut du sommet du chevalet par rapport au col manche. Placez le bord droit au centre de la manche, au-dessus des frettes. (Pour plus de précision et pour tenir compte du tirage de la table d’harmonie, cela doit être fait avec les cordes installées et l’instrument réglé sur le pas. Assurez-vous que le manche est aussi droit que possible ; ajustez la tige de réglage si nécessaire.) Enregistrez cette lecture et comparez-la à la lecture zéro enregistrée à l’ étape 1. Cette comparaison est la différence (voir illustration 1) entre le rabot des sommets de fret et le sommet du chevalet. Si le manche de guitare doit être réinitialisé, la mesure du chevalet doit être significativement inférieure (0,050" à 0,075" ou plus) au point zéro. La différence entre les deux lectures peut être utilisée pour déterminer la quantité de bois à retirer du talon pour obtenir l’angle de fixation de la manche approprié. S’il n’y a pas de différence, ou si le sommet du chevalet est légèrement au-dessus du rabot des sommets en frette, la manche de guitare n’a pas besoin d’être réinitialisée et le chevalet aura un sillet suffisamment haut tel quel.

Étape 3.

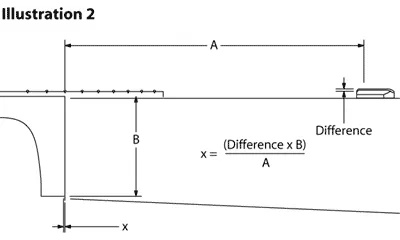

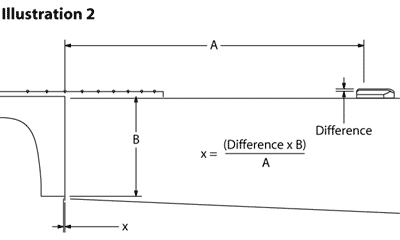

Une fois que vous avez déterminé la distance entre le rabot des frettes et le sommet du chevalet, vous pouvez calculer la quantité de bois que vous devez retirer du talon de la manche (voir illustration 2). Par exemple, choisissons .100" comme différence. En utilisant la formule : x = (Diff. x B)/A, branchez les chiffres pour obtenir : x = (0,100 x 3,625)/11,5 ; par conséquent, x = 0,032". « A » correspond à la distance entre l’articulation manche/corps et le centre de la fente du sillet sur le chevalet, et « B » correspond à la hauteur du talon de la manche. Le gabarit d’avoyage pour manche vous donne rapidement et précisément le numéro dont vous avez besoin pour une réinitialisation précise du manche. Maintenant, rasez le bas du talon de 0,032 po, en retirant progressivement de moins en moins lorsque vous remontez le talon, jusqu’à ce que rien ne soit retiré à l’endroit où la touche rejoint la manche. Nous vous recommandons d’être prudent et de commencer à un peu moins de 0,032 po, d’ajuster le manche en place et d’utiliser le gabarit d’avoyage pour manche pour vérifier votre travail. Visez une lecture nulle sur la jauge. (Pour être absolument correct, vous devrez utiliser un accessoire à l’intérieur de la guitare sous le chevalet pour simuler la quantité de traction de la table d’harmonie qui se produit lorsque la guitare est réglée sur le pitch).

Créer un nouveau chevalet

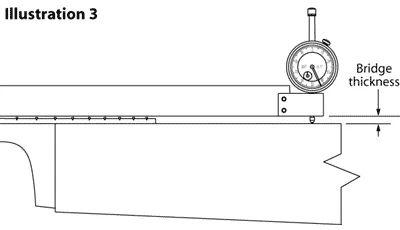

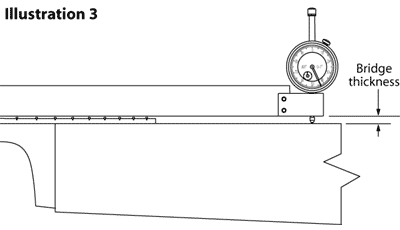

Une fois le chevalet retiré et avant d’en créer un nouveau, vous pouvez utiliser le gabarit d’avoyage pour manche pour déterminer l’épaisseur appropriée pour le nouveau chevalet. Cette fois, positionnez le bloc indicateur à cadran en bas du bord droit (voir illustration 3). Maintenez le bord droit sur une surface plane, le bloc de fixation reposant également sur cette surface. L'indicateur doit être proche de zéro et le cadran doit être complètement tourné, approchant la limite de sa course. Serrez les vis de réglage dans cette position. Une fois serré, revérifiez le zéro et ajustez le cadre. Maintenant, mesurez à partir de zéro pour trouver l’épaisseur du chevalet. Notez que l'indicateur à cadran est rétroactif, alors prenez-le en compte. Certains cadrans ont des chiffres à lecture inverse (les petits cadrans de couleur). Cette mesure est un très bon nombre à utiliser pour la hauteur de votre chevalet, et doit placer le sommet du chevalet au niveau des sommets de fret. (Une fois de plus, faites apparaître la table d’harmonie. Nous vous recommandons d’utiliser 0,025 po comme nombre moyen si vous ne voulez pas mesurer votre guitare particulière).

Construire une nouvelle guitare

Si vous construisez une nouvelle guitare, vous devrez effectuer les deux opérations, à savoir fixer la manche et faire un chevalet ou un chevalet pré-fabriqué. Installez le gabarit d’avoyage pour manche comme vous l’avez fait pour fabriquer un nouveau chevalet, avec le bloc de fixation de l’indicateur au bas du bord droit (voir illustration 3). Réglez le manche pour la hauteur du chevalet que vous utilisez, en travaillant comme vous le feriez pour une réinitialisation du manche. Avec la manche en place, mesurez de zéro jusqu’au sommet de la guitare. Si la touche n’est pas encore touchée, prendre en compte la hauteur supplémentaire des frettes, qui est généralement d’environ 0,040 po. Comparez cette mesure à la hauteur du chevalet. Il s’agira du numéro de différence à utiliser dans la formule. Si cette mesure est supérieure à l’épaisseur du chevalet, vous devrez peut-être retirer le bois du sommet de la queue d’aronde. Assurez-vous de noter si cette différence est positive ou négative. Cela déterminera où retirer le bois pour obtenir un bon ensemble de manche. N’oubliez pas de toujours aligner le bord droit sur la ligne centrale de la touche de la guitare.

Une fois la manche fixée, travaillez sur le chevalet. Si vous faites le chevalet, procédez comme décrit dans « Faire un nouveau chevalet ». Si vous utilisez un chevalet préfabriqué, le gabarit d’avoyage pour manche vous aidera à déterminer si vous devez modifier son épaisseur avant de le coller sur le dessus.
