Instructions relatives au gabarit d’acheminement de la tige de réglage

Préparez votre cou blanc

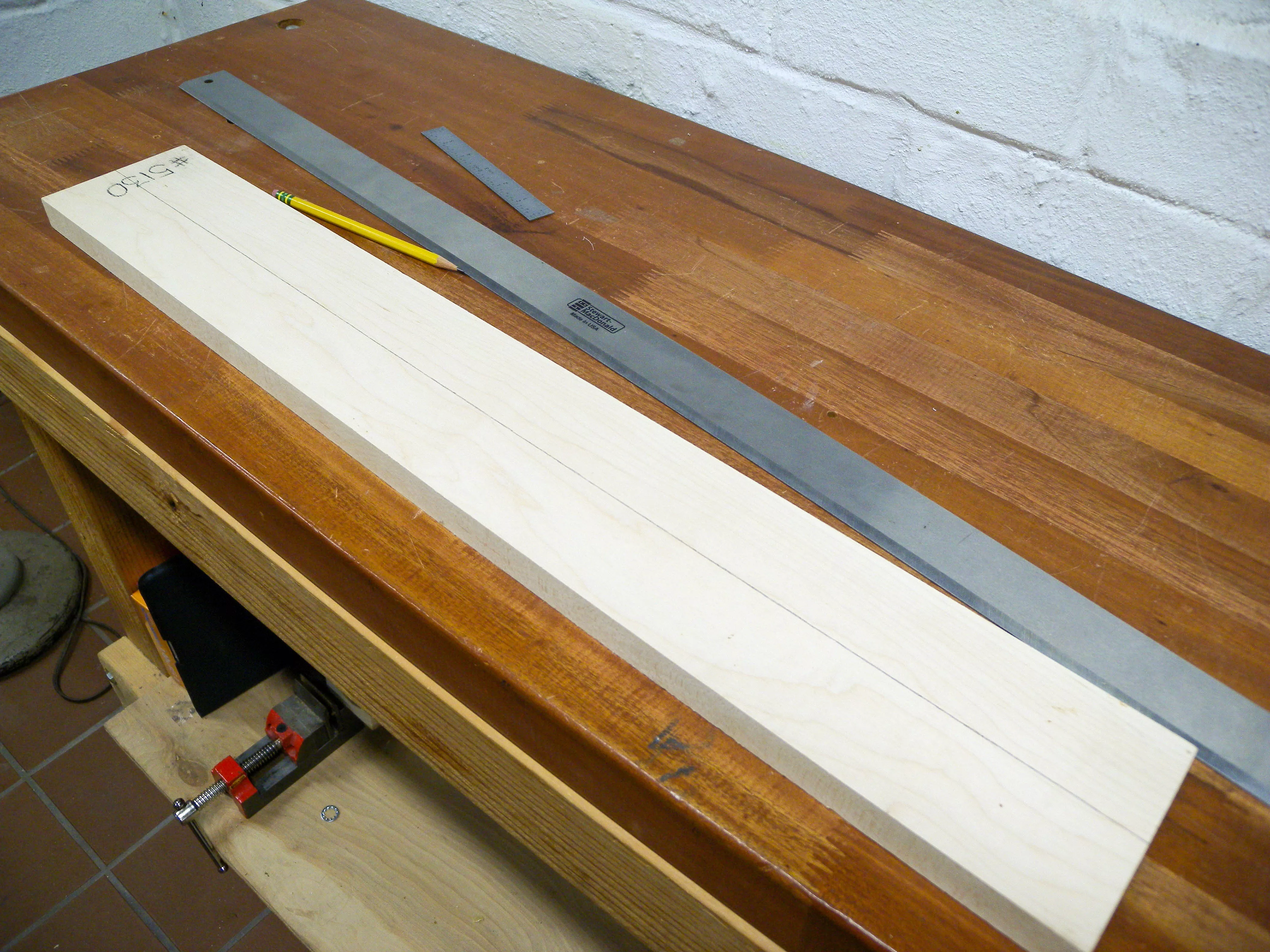

Marquez une ligne centrale sur votre manche vide. Vous devez faire une cavité dans le canal de la tige de réglage avant de profiler et de façonner. C’est à ce moment-là que le manche cache-cou est le plus stable et que vous pouvez réaligner votre gabarit de manche si votre ligne centrale ne correspond pas à la ligne centrale du gabarit.

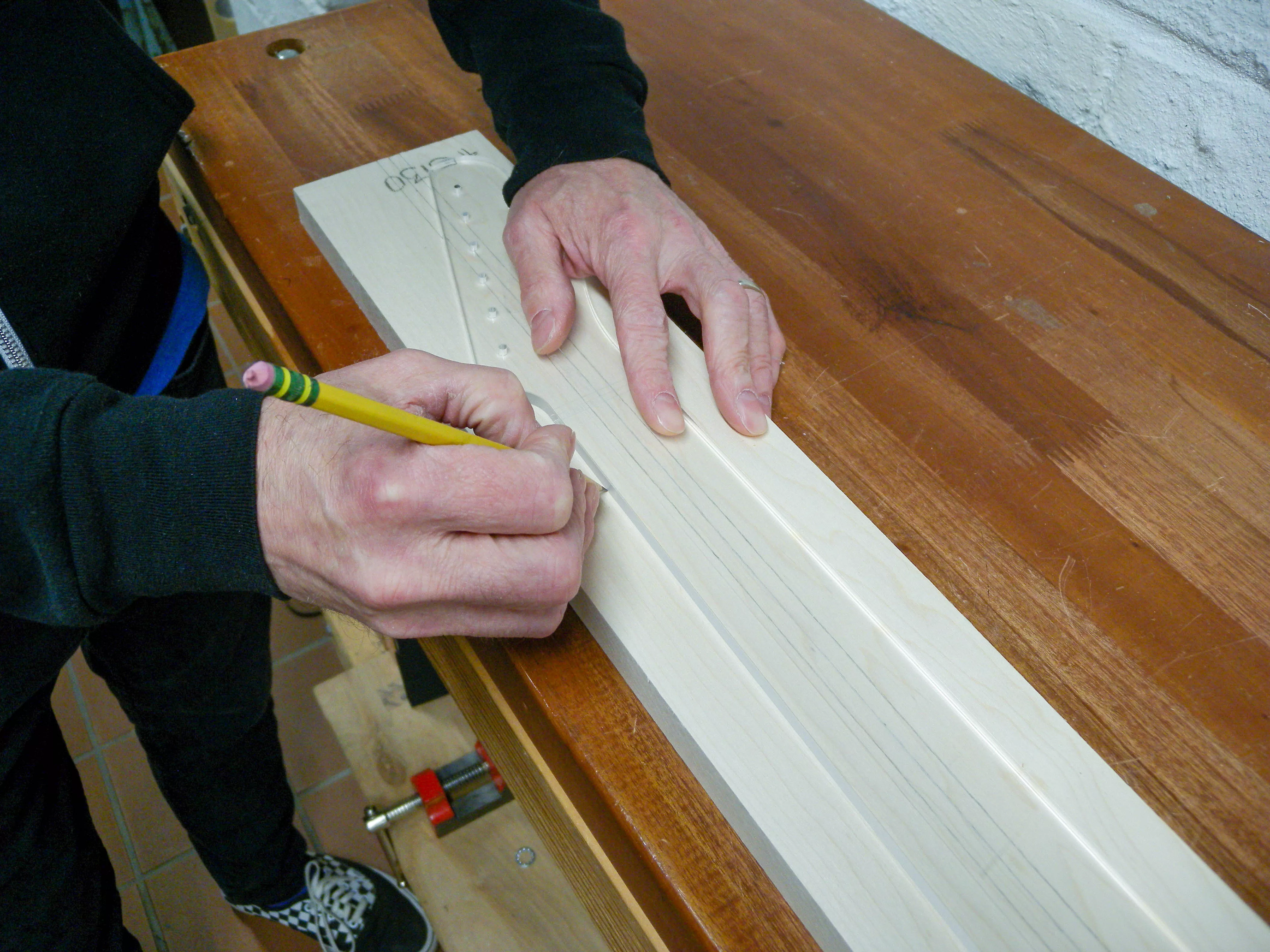

Alignez le modèle de manche pour la manche souhaitée avec la ligne centrale que vous avez marquée sur votre manche vide et tracez le contour.

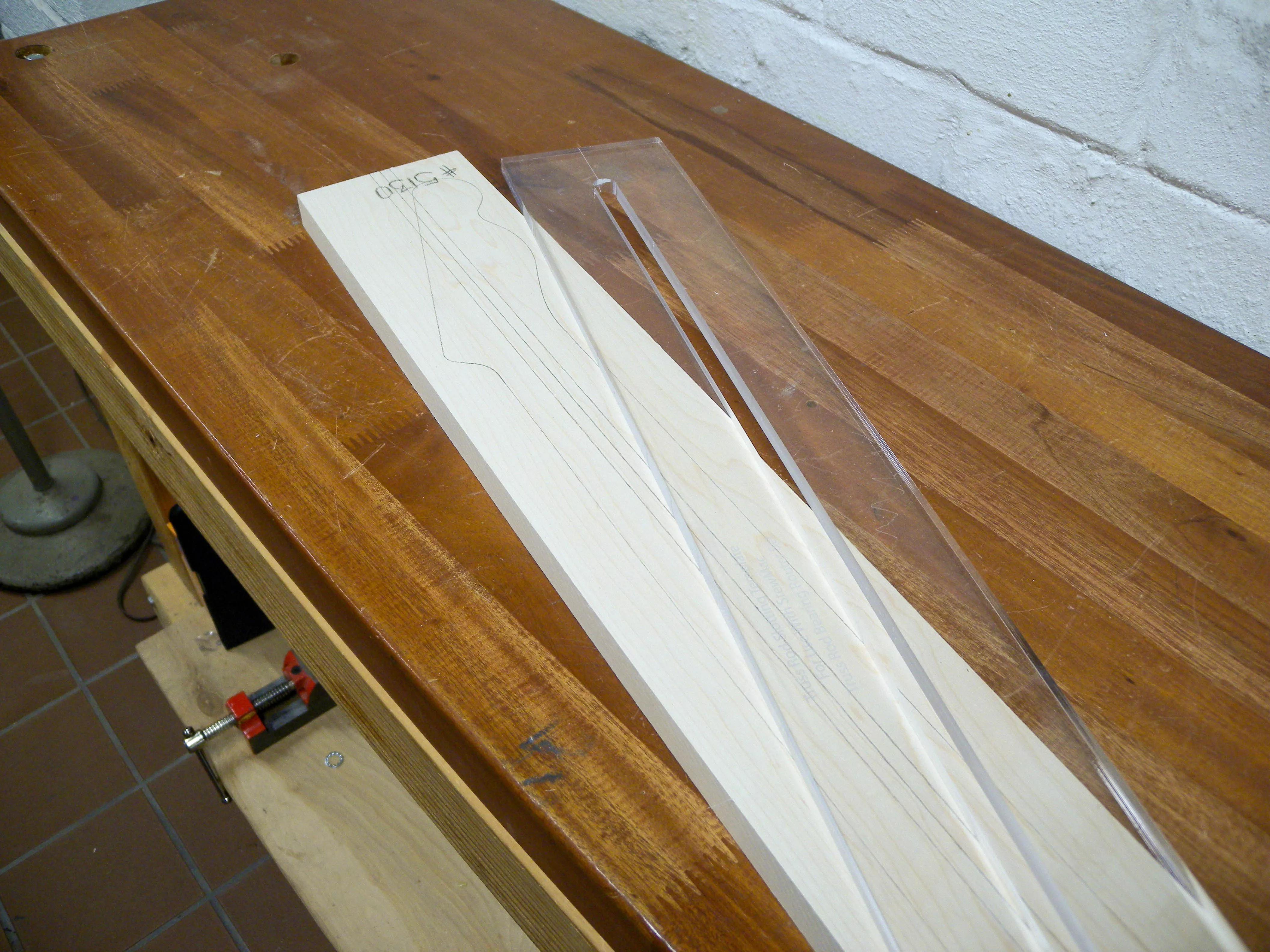

Si votre manche ébauche de manche est plus courte que les lignes centrales inscrites sur le modèle de toupillage de la tige de réglage, ou si le canal s’écoule de l’extrémité de l’ébauche pour un col manche qui s’ajuste au talon, vous devrez marquer l’ manche ébauche de col avec de nouvelles lignes pour centrer le modèle.

Pour ce faire, marquez une ligne de 1/4 po sur les deux éclisses de la ligne centrale du modèle pour dessiner la largeur du canal, et centrez le modèle sur votre blanc en vous assurant que les lignes que vous avez marquées correspondent aux parois du canal découpées dans le modèle.

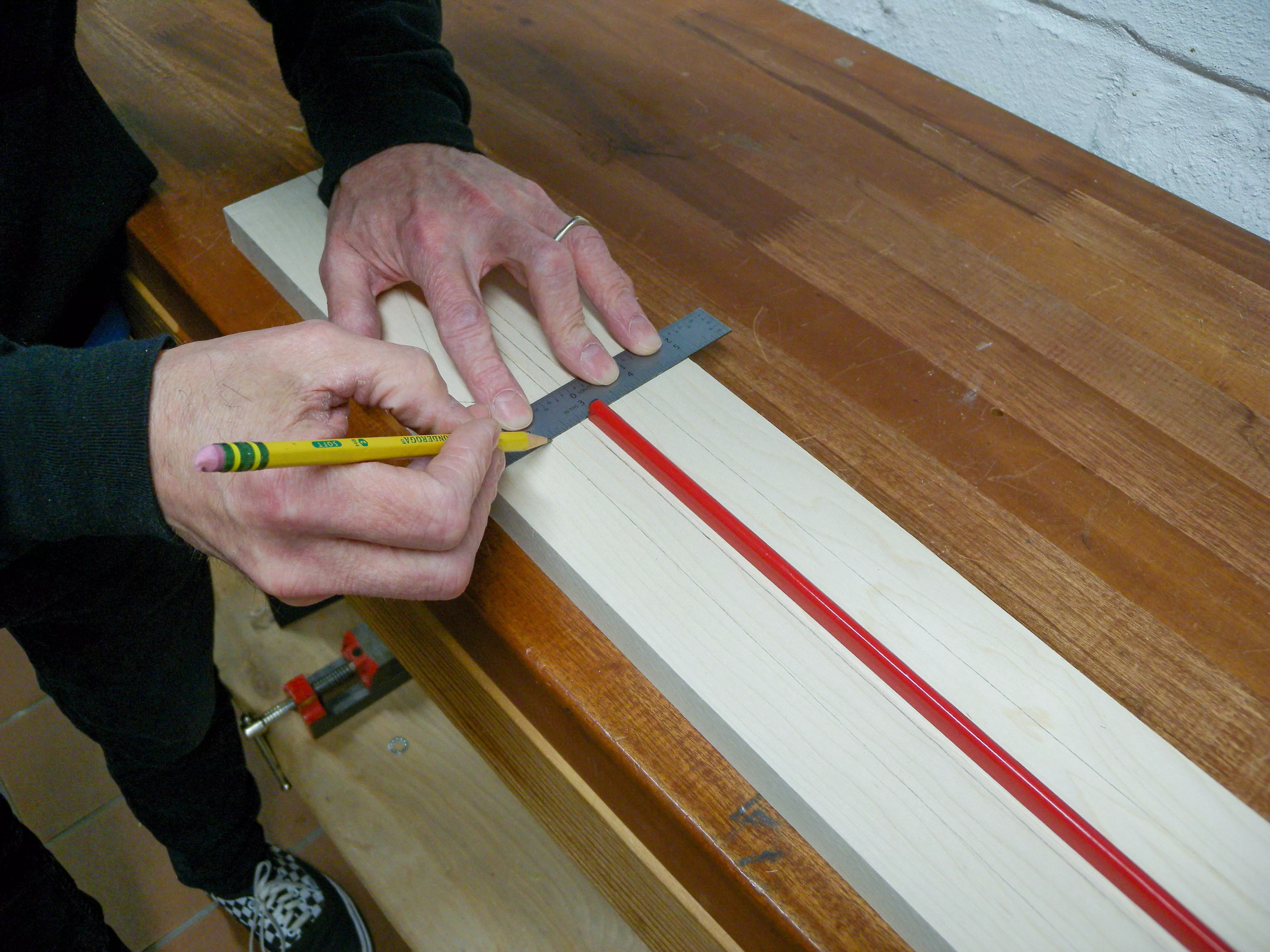

En utilisant la tige de réglage comme référence, marquez les points d’arrêt de votre cavité.

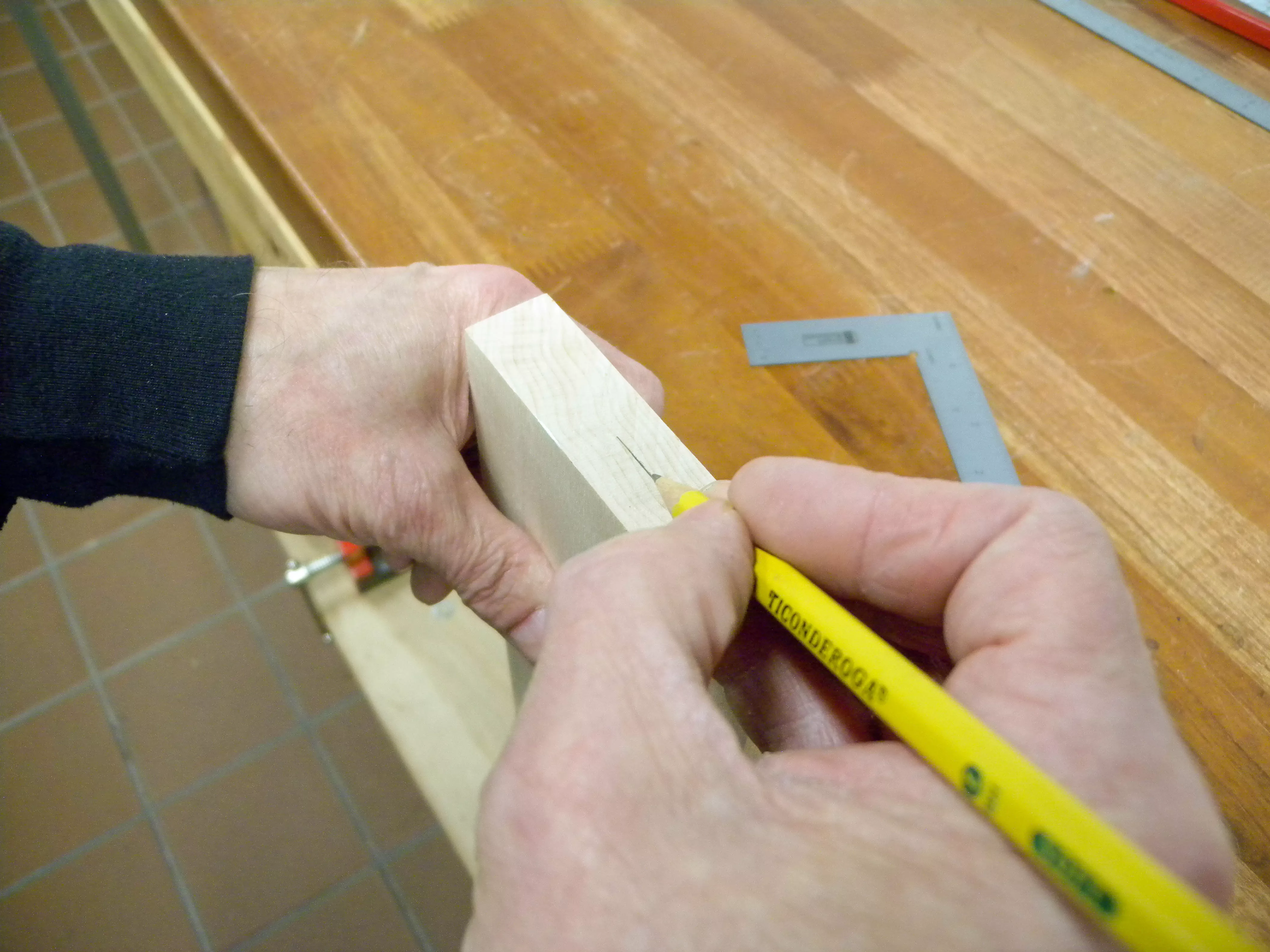

Marquez la profondeur de votre cavité à l’extrémité de l’ébauche comme guide. Fixez votre blanc sur votre banc pour l’empêcher de bouger pendant le toupillage. Le ruban adhésif double face, les bancs, les pinces ou même le visser est idéal.

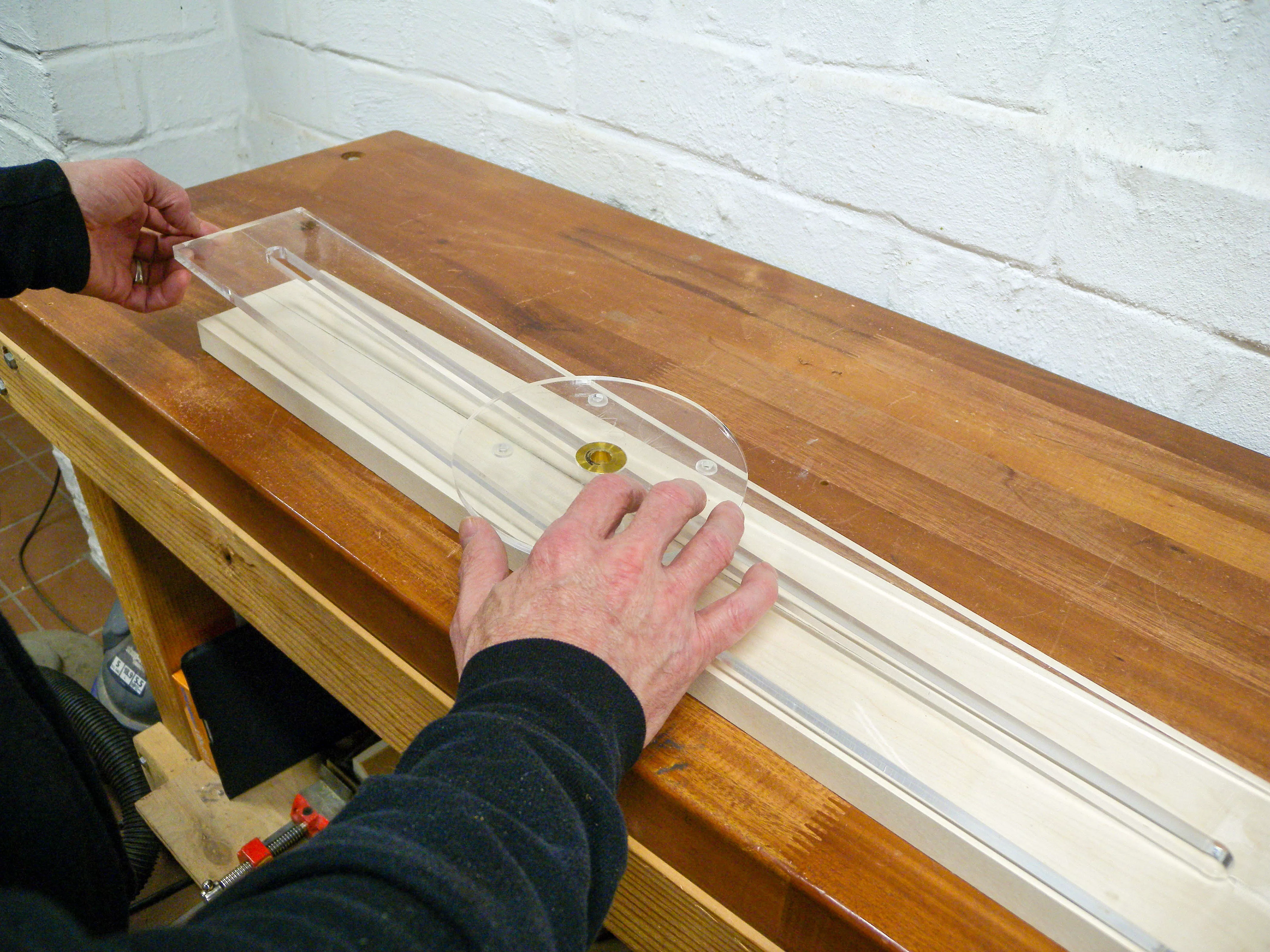

Appliquer du ruban adhésif double pour monter le gabarit de toupillage de la tige de réglage sur l’ébauche, à l’aide de bandes qui parcourent la longueur de l’ébauche des deux éclisses du canal. Appuyez fermement le gabarit sur le blanc pour obtenir une liaison solide.

CONSEIL ! Placer l’embout de base du routeur en acrylique Colt dans le gabarit tout en le positionnant pour minimiser le pincement du canal. Faites attention lors du montage afin de ne pas presser ou tordre le canal tout en appuyant sur le gabarit sur le cache de la manche. Si le canal est même légèrement pincé, le routeur et votre canal pourraient être mal alignés.

Configuration du routeur

Le type de tige que vous utiliserez déterminera la configuration du routeur et la taille du bit que vous utiliserez.

Choisir le bon bit

Cette liste vous aidera à trouver le bon embout pour la tige de réglage ou les tiges de renfort que vous installez :

À utiliser avec l’embout de base du routeur en acrylique Colt  :
embout pour tige de réglage Hot Rod
de Stewmacembout pour tige de réglage
Low Profile de Stewmac Embout pour Kit pour tige de réglage traditionnel
de Stewmac Embout pour 0,200 po Tiges de manche en fibre de carbone

À utiliser avec un roulement de 1/2" :
embout de routeur de roulement à billes pour tiges en treillis en acier Stewmac Square

Adaptateur 1/4" requis :
embout de routeur montant pour tiges de col en fibre de carbone 0,125"
embout de routeur montant pour tiges de renforcement en titane 0,117"

Pour les petits embouts de routeur jusqu’à 1/4 po de diamètre, utilisez l’embout et la douille de base du routeur en acrylique Colt. Ne pas utiliser un peu avec un roulement pour faire la cavité du canal.

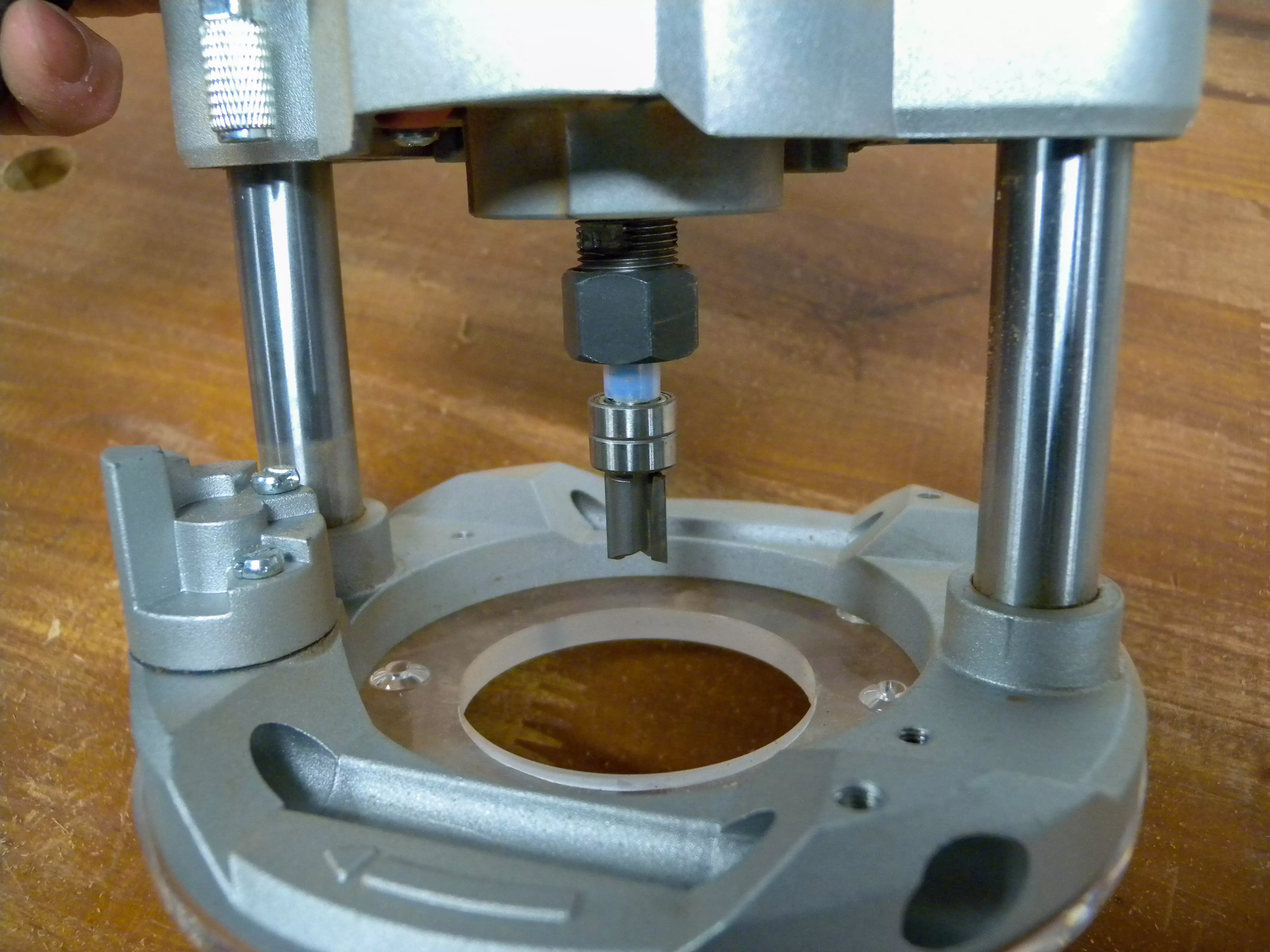

Pour les embouts de routeur dont la tige est supérieure à 1/4", tels que 3/8" jusqu'à 1/2" de diamètre, utiliser des roulements de 1/2" sur la tige au lieu de l'embout de base du routeur en acrylique Colt. Vous pouvez probablement utiliser la pièce jointe fournie avec votre base de routeur. Si vous utilisez un embout à queue de 1/8 po, vous devrez utiliser le collet adaptateur pour une utilisation avec le routeur Bosch Colt.

Configuration de la base du routeur

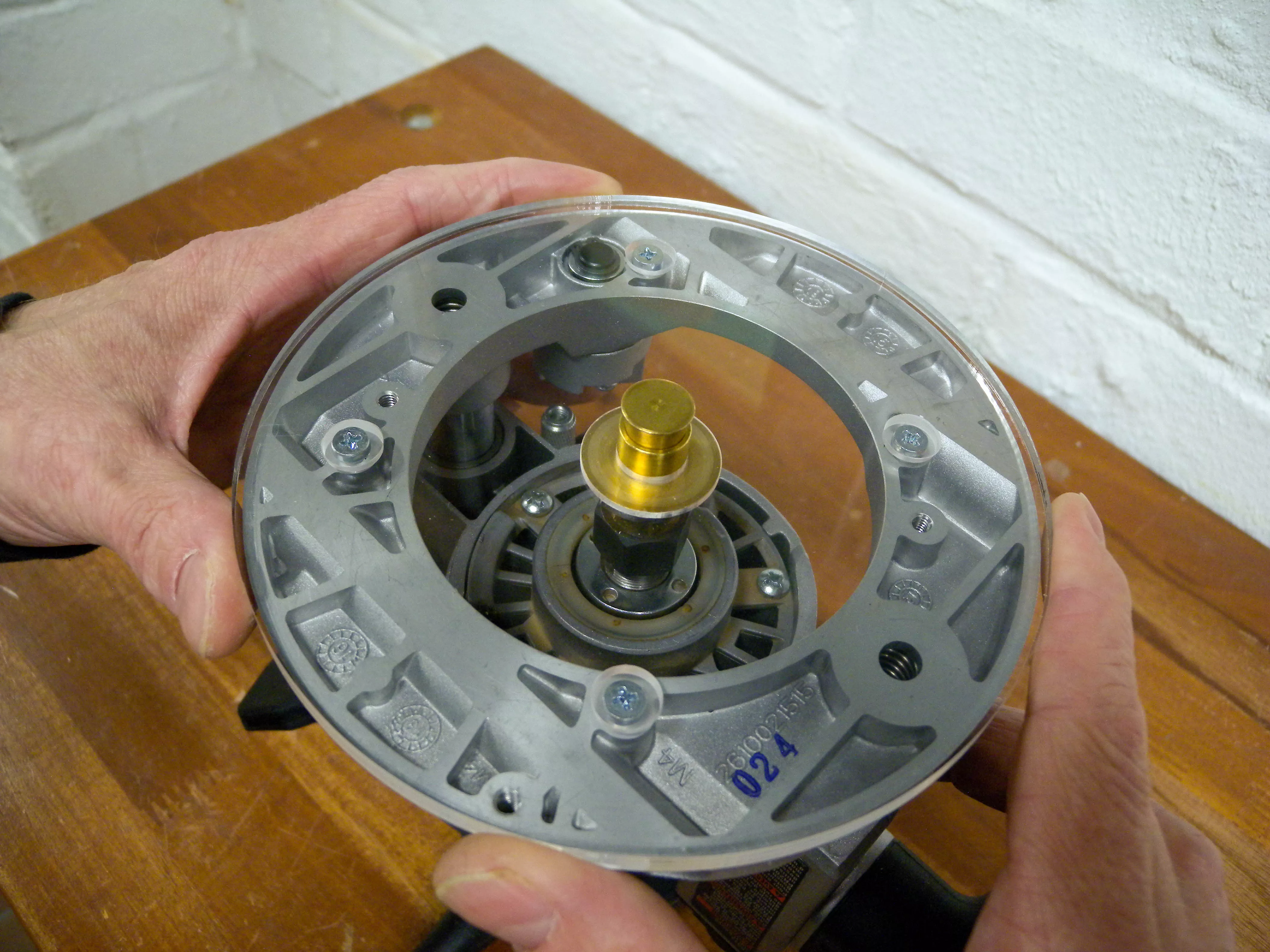

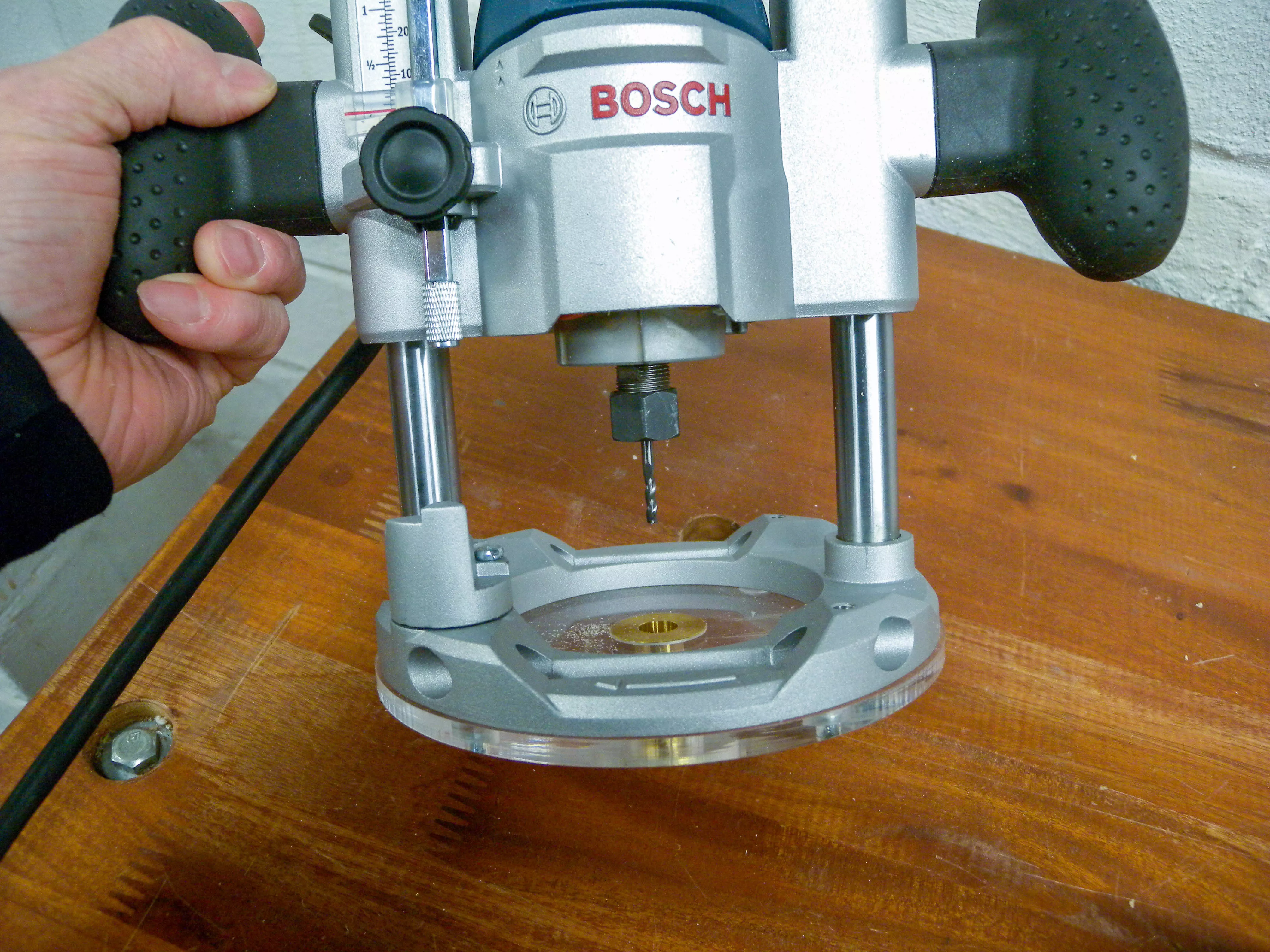

Si vous utilisez l'embout de base du routeur en acrylique Colt, voici comment vous allez l'installer. Retirez la fixation de la base du routeur de stock et les vis de la base du routeur et mettez-les de côté. Fixer l’embout de base du routeur en acrylique Colt avec la douille orientée vers le bas en direction de l’ébauche de la manche. Faites pivoter la plaque jusqu’à ce que les trous de l’attache de base du routeur soient alignés avec les trous correspondants sur le routeur. Installez les vis de montage à profil bas 4 incluses avec l’embout de base du routeur en acrylique Colt. Ne serrez pas complètement les vis, vous installerez ensuite le cône de centrage et les serrerez ensuite.

Rappel ! Si vous utilisez des embouts de 1/4" à 1/2", vous utiliserez les roulements à billes de 1/2" au lieu de l'embout de base du routeur en acrylique Colt.

Ajustez la base du plongeur vers le bas jusqu’à ce que le cône de centrage positionne correctement l’embout de base du routeur en acrylique. Utilisez le cône de centrage pour vous assurer que la fixation de la base du routeur est centrée. Poussez le cône de centrage à travers la douille et dans la pince de l'adaptateur 1/4" et serrez-le à la main.

Serrez les vis jusqu’à ce qu’elles soient serrées et bien fixées. Retirer le cône de centrage une fois les vis complètement serrées.

Définir la profondeur

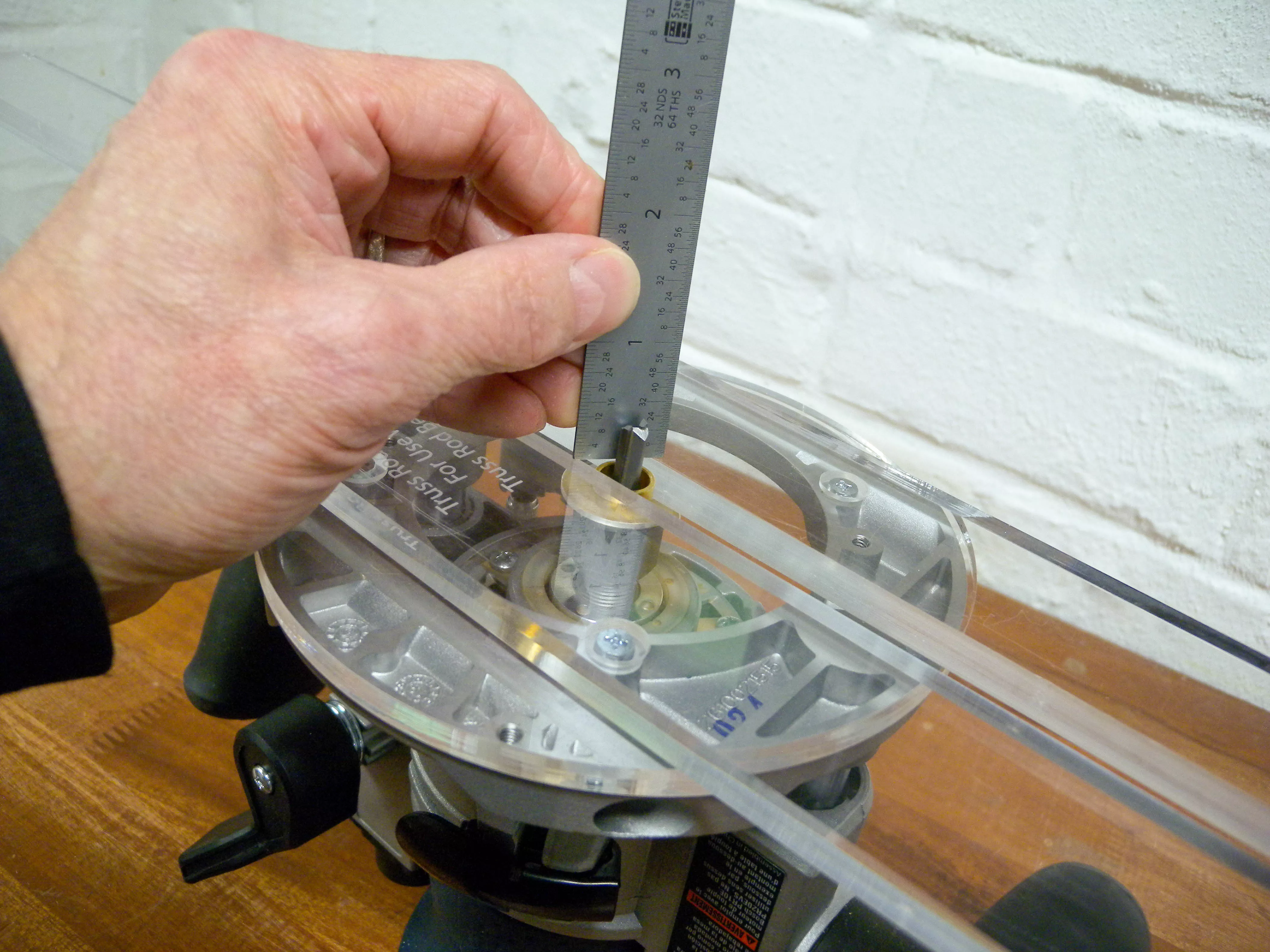

Nous recommandons d’utiliser la base de plongeon Bosch Colt pour faciliter le réglage et l’exécution de la profondeur. Réglez la profondeur finale du bit sur la ligne que vous avez marquée à la fin du blanc dans une étape précédente.

Acheminement du canal

Nous vous recommandons de toupillage le canal en plusieurs passages jusqu’à ce que vous atteigniez la profondeur cible (la cavité passe encore plus peu profonde lors de l’utilisation de trépans de queue de 1/8"). La règle générale est de ne pas router cavité plus profondément en un seul passage que la taille du trépan (ne pas router plus cavité profondément que 1/8" avec 1/8" trépan).

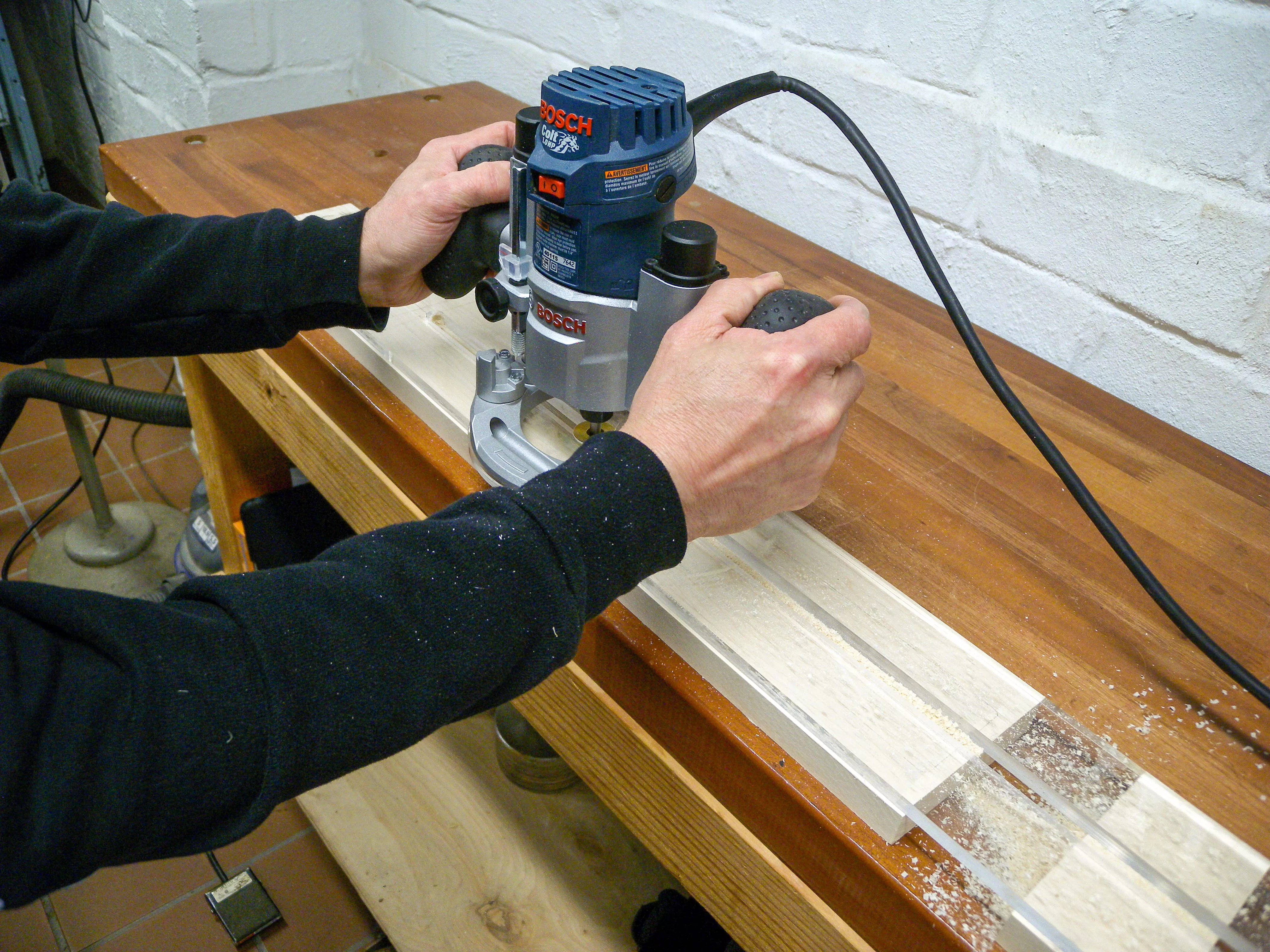

CONSEIL ! Lors du toupillage de canaux plus courts ou à travers les extrémités du canal (tel qu’utilisé pour une tige de réglage réglable au talon), assurez-vous que l’ensemble du gabarit est soutenu comme indiqué sur la photo ci-dessus. Vous pouvez utiliser du bois pour vous assurer que le gabarit est toujours en contact ferme avec votre blanc et ne donne pas de pourboire

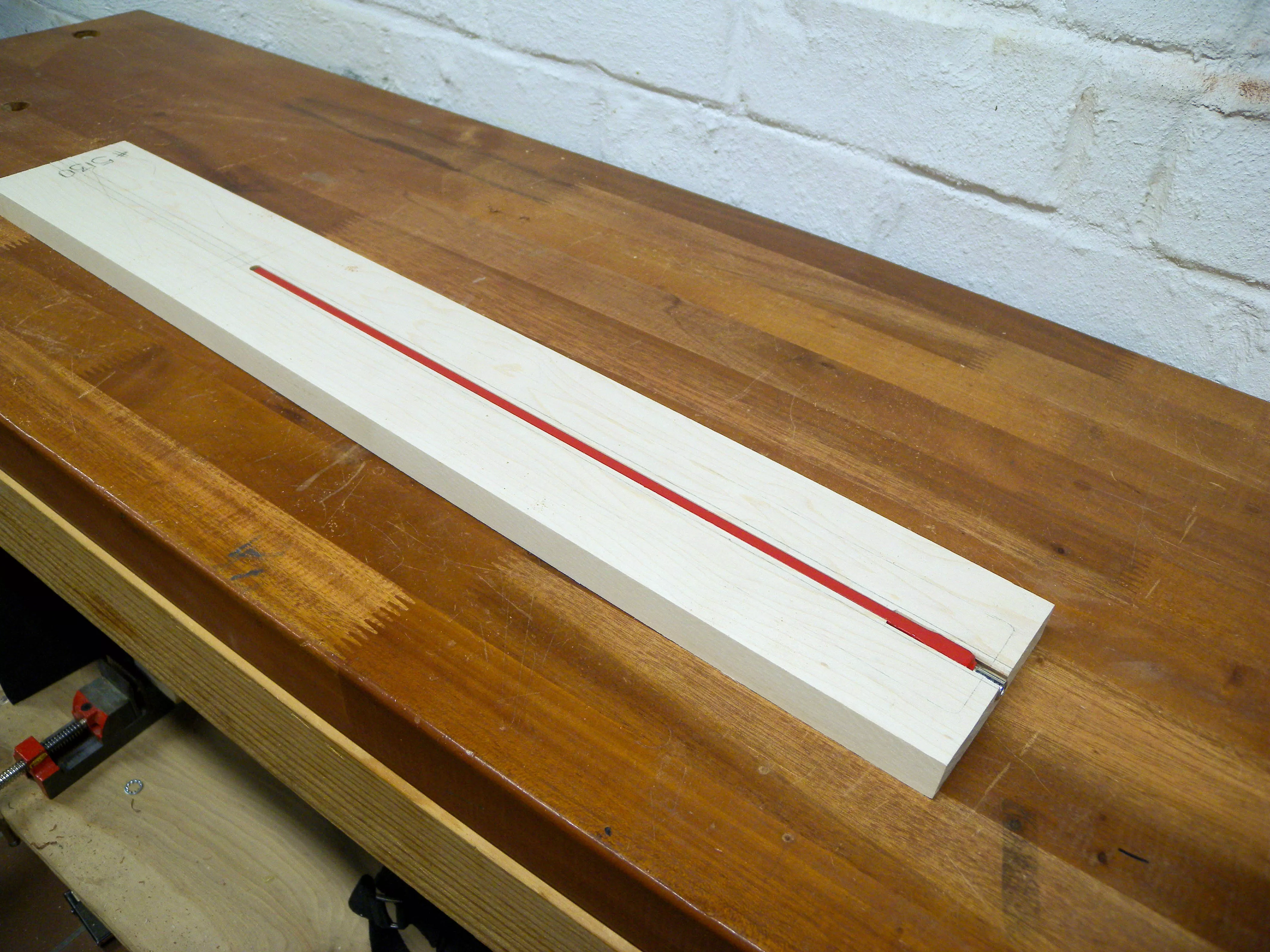

Testez l’ajustement de votre tige de réglage pour vous assurer qu’elle est bien ajustée. Lorsque vous êtes satisfait de la coupe, vous êtes maintenant prêt à terminer le toupillage et à modeler la manche.
