Guide de montage de la guitare électrique et des basses, Partie 5 : Installation

La configuration de votre guitare est très subjective, et c’est souvent l’une des principales raisons de construire une guitare en premier lieu. Les préférences du joueur dicteront la configuration d’un instrument en termes d’action, d’angle et de rectitude de la manche, de hauteur du chevalet et de la corde, et d’autres facteurs. Lors de l’installation d’une guitare, vous devrez ajuster la tige en treillis pour contrôler la rectitude de la manche. Avec les cols de type garde-boue traditionnels (tige en treillis réglable sur le talon), vous devrez peut-être retirer le col manche plusieurs fois avant de bien le faire. La configuration peut prendre plusieurs heures dans de nombreux cas. Vous constaterez qu’un réglage affectera tous vos paramètres précédents, et vous devrez revenir en arrière et réinitialiser de nombreuses choses. Ne vous découragez pas ! Tout cela fait partie du processus d’apprentissage, et une fois que vous l’aurez fait plusieurs fois, vous pourrez accéder à la configuration d’un instrument beaucoup plus rapidement.

Voici le plan de configuration en dix étapes de Fender. Il leur permet de configurer rapidement (du point de vue de la production) les guitares pour les rendre jouables et prêtes à être expédiées. Utilisez-le comme un contour et affinez les étapes en fonction de vos préférences de lecture ou de configuration.

Remarque

Le garde-boue utilise un petit coin en bois (1" de large x 2" de long, avec une réduction de 1/4" à 1/2") pour « bloquer » le bloc de trémolo lors de la mise en place des guitares trémolo. Il élimine le problème de l’équilibre de tension corde-ressort complexe. Cela vaut probablement la peine d’avoir un bloc de bois similaire si vous installez une guitare tremolo. Cela signifie que les ressorts ne sont pas installés avant la dernière étape.

Montez la Corde avec la jauge de cordes souhaitée.

« Bloquer » le trémolo de sorte qu’il y ait un écart de 3/32 » entre l’arrière du chevalet et le haut du corps.

Installer le capo au niveau de la 1ère case.

Soulagement de la manche.

Régler la hauteur de la corde.

Retirer le capo.

Régler la hauteur de corde dans l’écrou.

Régler la hauteur du micro-dépôt.

Jouez de la guitare et vérifiez si des bourdonnements sont émis, effectuez des ajustements si nécessaire.

Installez les ressorts 3 (5 si vous voulez une sensation plus lourde) et serrez les vis à griffes du trémolo jusqu'à ce que le bloc en bois tombe.

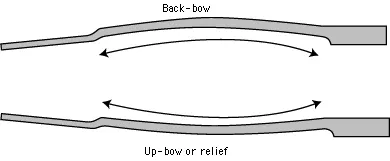

Comme pour la plupart des opérations de configuration, la rectitude de la manche doit être vérifiée en position de jeu. Utilisez une règle et un rétroéclairage pour montrer l’espace entre le bas de la règle et le haut des cases. Mesurez le « soulagement » (un léger nœud dans la manche) de la manche avec des jauges d’épaisseur. Nous mesurons généralement à la 7e ou à la 9e case et nous nous efforçons d’atteindre quelque chose entre 0,004 po et 0,012 po. Certains cous joueront avec un relief de 0,000 pouce, en fonction du joueur, des composants et de la véracité des frettes.

En général, un certain soulagement est nécessaire pour éliminer le hochet excessif de la corde (l’arc vibrant de la corde en contact avec le haut des frettes au-dessus de la note effilochée) et pour permettre une pérennité suffisante. Expérimentez avec différentes mesures et voyez ce qui fonctionne pour vous. N’oubliez pas que les changements de tension de la corde affecteront la rectitude de la manche. S’assurer que l’instrument est réglé à proximité du pas.

Une fois que la manche est proche de l’endroit souhaité, vous devez faire entrer la hauteur de la corde dans l’image. Vous voudrez peut-être effectuer ces ajustements avec les cordes capotées à la première case. Cela éliminera toute entrée des fentes d'écrou. Tout d’abord, ajustez la hauteur des deux cordes en E au-dessus de la 12e case en ajustant la hauteur du sillet. Les mesures typiques sont 3/64" - 4/64" pour le « E » élevé et 3/64" - 5/64" pour le « E bas. Selon votre style, le « sentiment » que vous voulez et d'autres facteurs, trouvez les mesures qui vous conviennent. Une fois que vous avez le manche comme vous le souhaitez et que les selles sont rugueuses, vous devrez les radius. Utilisez des calibres de rayon (n° 5432) pour faire correspondre les selles du chevalet au radius du panneau de touche.

Maintenant que la manche et les selles sont ajustées, vous êtes prêt à terminer les fentes d’écrou. La profondeur de la fente est généralement comprise entre 0,007 po et 0,030 po au-dessus de la première case. Les cordes pleines (hautes E, B et G) se trouvent dans la plage de 0,007 po à 0,012 po et les cordes enroulées (D, A et faible E) sont généralement autour de 0,013 po à 0,020 po. La hauteur réelle dépend de vous, de la jauge des cordes et d’autres facteurs. Commencez un peu haut et abaissez-les si nécessaire.

Une fois la configuration de l’instrument terminée, l’intonation (la trempe de la longueur de corde, de la jauge et de la tension à l’échelle de fret) doit être réglée. Les nouveaux instruments ont besoin de temps pour se « stabiliser » complètement, vous devrez donc peut-être revérifier l’intonation plusieurs fois. De plus, si vous avez changé les calibres de corde (0,009s à 0,010s, 0,010s à des lumières personnalisées, etc.), la tension des ressorts de trémolo, la hauteur du chevalet, les changements radicaux de réglage (c.-à-d. drop-D, open-D, etc.) ou tout autre élément qui affecterait les longueurs de corde et/ou la position du chevalet, vous devez réinitialiser l’intonation.

L’intonation est réglée en réglant d’abord l’instrument sur le pas souhaité (A-440, en descendant d’un demi-pas, en abaissant « D », etc.) en position de jeu. Une fois que vous avez réglé l’instrument, et que le chevalet est réglé à l’endroit souhaité (c.-à-d. hauteur des cordes au-dessus du corps, traction de trémolo suffisant, etc.), comparez la 12e harmonique de fret et la 12e note de frettage (nous utilisons parfois la 5e harmonique de fret pour les cordes enroulées). Si le billet effiloché est coupant, la corde doit être allongée (éloigner le sillet du chevalet de la manche). Si le billet est plat, la corde doit être raccourcie (rapprochez le sillet de la manche). Réajustez souvent toutes les cordes pour maintenir la bonne position du chevalet et ne vous arrêtez pas tant que toutes les cordes ne sont pas parfaitement ajustées lorsque vous comparez l’harmonique au 12e billet en contact.

Un tuner numérique de haute qualité mécaniques ou un tuner stroboscopique mécaniques est idéal pour créer de lintonation. Les tuners peu coûteux ne sont généralement pas assez précis pour vraiment s’en prendre à lintonation. Assurez-vous de mettre l’intonation avec la guitare en « position de jeu » et non à plat sur une table. La gravité aura un impact négatif sur la configuration et provoquera des incohérences ou une fausse configuration, en particulier avec les trémolos flottants et/ou les cols minces.

Intonation d’un trémolo « flottant » comme une Floyd Rose ou un système similaire nécessite une attention particulière. Vous devez vous assurer que le rabot du chevalet, par rapport à la partie supérieure de l’instrument, est maintenu constant. N’oubliez pas qu’un trémolo flottant est un équilibre fin entre la corde et la tension du ressort du trémolo. Toute déviation entraînera la compromission de l’intonation.
