Gabarit de routage TrueChannel

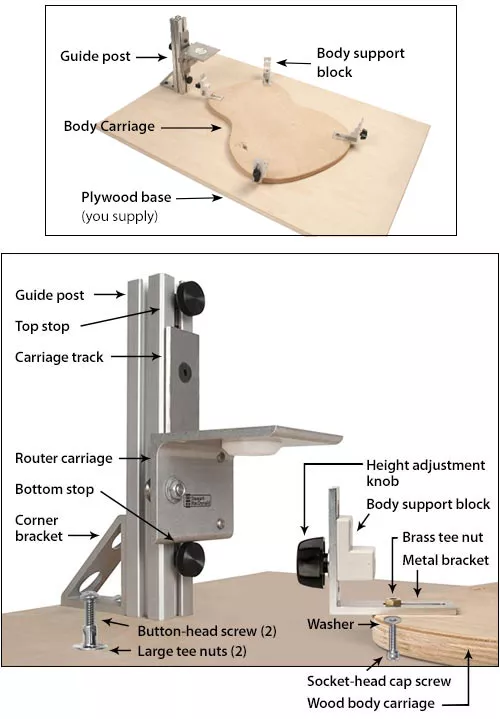

Installer le poteau de guidage

Le montant de guidage vertical peut être monté sur une paillasse lisse et plate, mais il est plus pratique de créer une plaque de base en contreplaqué juste à cette fin. Nous recommandons le contreplaqué de qualité coffret, car il est plat et stable.

Cut a 24" x 36" sheet of 3/4" plywood, or prepare your benchtop surface.

Une finition légère sur la base en contreplaqué et le chariot du corps lui permettra de glisser facilement. Faites glisser le chariot encore mieux avec une petite couche de cire appliquée sur les deux surfaces. Essuyez l’excédent.

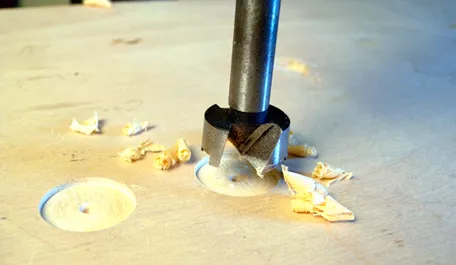

Sur le dessous de votre plan de travail, marquez vos orifices pour le support de cornière qui soutient le montant de guidage. Les deux trous sont espacés de 1-1/2 po. Le trou le plus proche du bord de la carte se trouve à 2,5 cm du bord. Utiliser un foret Forstner de 7/8" pour créer un renfoncement pour les grands écrous en T, d'au moins 1/16" de profondeur.

En utilisant les centres des empreintes des écrous en T, percez des trous de 3/8 po à travers votre plan de travail en contreplaqué. Utilisez un panneau arrière pour éviter d’ébrécher le bois sur le dessus.

Insérez les grands écrous en T par le bas et tapotez légèrement pour les mettre en place.

Fixez l'ensemble de tige de guidage à la base en serrant les deux vis de montage à tête ronde dans les grands écrous en T.

Monter les blocs de support du corps

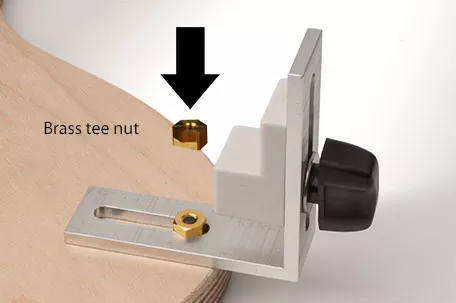

Le côté étroit de l'écrou en T en laiton s'insère dans la rainure du support coulissant. Insérer chaque vis à condensateur à six pans creux et chaque rondelle dans le fond du corps en bois (avec le contre-alésage vers le bas). Passez à travers le support coulissant et dans l'écrou en T en laiton.

Montez les supports coulissants dans les trous les plus extérieurs du chariot de carrosserie pour les instruments de grande taille. Les trous intérieurs s’adaptent à de nombreux instruments plus petits.

Fixer le montant du guide

Le chariot du routeur roule verticalement sur la tige de guidage et tient votre tondeuse stratifiée. Il s’installe sur la tondeuse laminée Bosch Colt. Vous pouvez également ajouter des trous si nécessaire pour accepter d’autres marques de tondeuses.

Montage du routeur de la tige Bosch : retirer la plaque de fixation de la base de la tige (maintenue par quatre vis). Montez votre Colt sur le chariot du routeur, en vous assurant que la mèche traverse le centre de la bague de profondeur de la fraise. Réutiliser les vis qui ont maintenu la plaque de fixation sur la base de la Colt.

Montage d’une tondeuse stratifiée de marque différente : si votre tondeuse/routeur stratifié ne s’aligne pas sur les trous de montage, utilisez le gabarit de montage du routeur (vendu séparément) pour aider à localiser et à percer de nouveaux trous.

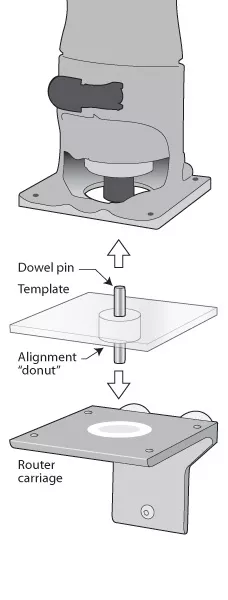

1. Positionnez le gabarit sur le chariot du routeur du gabarit. La cheville de centrage de 1/4" et le « donut » d’alignement le maintiendront centré.


2. Étiquetez le bord avant du modèle. Marquez les trous de montage du chariot sur le gabarit afin d'éviter de percer de nouveaux trous à proximité de ces endroits.


3. Fixez la cheville de centrage dans votre routeur et glissez le gabarit sur la cheville. Alignez l’avant du gabarit avec l’avant du routeur. Marquez les trous de montage de votre routeur sur le gabarit.


4. Retirer le gabarit et utiliser un poinçon central pour marquer chaque emplacement de trou avant le perçage. Clamper fermement le gabarit et percer les trous.


5. Placez le gabarit percé sur la cheville du routeur pour vérifier l’emplacement des trous.


6. Placer la cheville et le « donut » d’alignement sur le gabarit et fixer cet ensemble au chariot du routeur du gabarit. Utilisez vos trous percés comme guide pour percer de nouveaux trous de montage dans le chariot.


7. Retirez le gabarit et montez votre routeur sur le chariot.

Mise en place du corps de guitare

En cas de toupillage d’une guitare à gros corps, monter les boulons de support coulissants dans les orifices les plus extérieurs du chariot du corps. Les trous intérieurs s’adaptent à de nombreux instruments plus petits. Pour les instruments de très petite taille ou de forme inhabituelle, couper un chariot en contreplaqué personnalisé. Le rendre un peu plus petit que les dimensions extérieures de l’instrument, afin qu’il ne touche pas la tige de guidage pendant le toupillage.

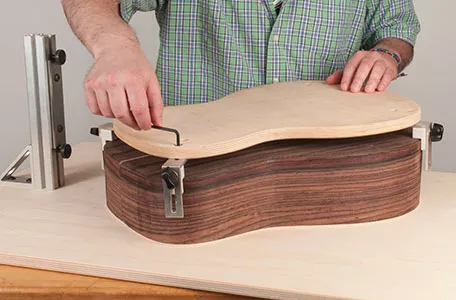

1. Laissez les supports légèrement desserrés et positionnez la base du chariot uniformément sur le corps. Faites glisser les supports jusqu’à ce qu’ils entrent en contact avec les éclisses, puis serrez-les. Assurez-vous que le corps repose sur les dispositifs de réglage de la hauteur.


2. Retirez le corps et retournez le chariot sur la carte de base, puis réinsérez le corps dans le chariot.

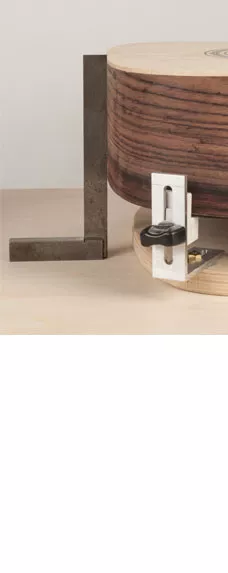

3. À l’aide d’un carré sur la carte de base, réglez les blocs vers le haut ou vers le bas jusqu’à ce que les éclisses soient aussi proches que possible du carré. Vérifier la carrésité au niveau de la manche et de l’extrémité de la queue, et autour des éclisses.



4. Si votre haut et votre dos éclisses, cela vous empêchera de vérifier les éclisses avec le carré. Dans ce cas, limer une encoche afin que le carré puisse reposer au ras des éclisses.




   Vous pouvez couper le porte-à-faux avec un couteau tranchant et une lime, ou vous rapprocher avec des outils à main et le couper au ras avec un embout de routeur à roulement à billes.




   Lorsque vous retournez l’instrument pour faire sortir la cavité de l’autre côté, utilisez à nouveau votre carré pour vous assurer que les éclisses sont aussi carrées que possible par rapport à la carte de base.

Installation de la tondeuse laminée

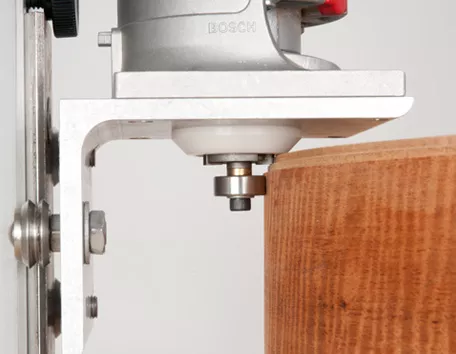

L'embout de coupe doit s'étendre suffisamment pour s'adapter à la profondeur de la bague de guidage sur le chariot du routeur. Pour des raisons de sécurité et de bons résultats, veillez à laisser suffisamment d’axe rotatif de la fraise dans le routeur pour une fixation sûre.

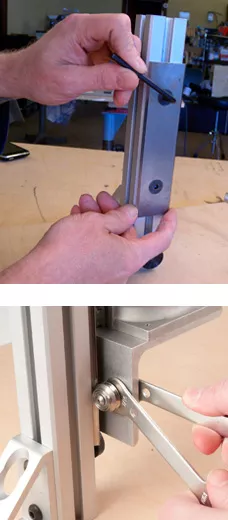

À l'aide d'une clé hexagonale de 3/16 po, réglez la glissière du chariot à 1/2 po en dessous de la position la plus basse que le chariot du routeur exigera pour les coupes que vous êtes sur le point de réaliser. Cela maintient le chariot du routeur en haut et loin de la carte de base, de sorte que le routeur ne tombe jamais bien avant d’atteindre l’arrêt inférieur.

Pour régler la tension du chariot sur la chenille, utilisez les clés fournies. Le palier simple a un axe rotatif de type came légèrement décalé, vous pouvez donc ajuster la pression du roulement sur la piste. Réglez le roulement de sorte que le routeur monte et descende librement sur la piste. Installez ensuite la butée supérieure.

Conseil d’acheminement

Le déchirement du bois est toujours possible lors du toupillage, en particulier sur les bois longs quartersawn. Par conséquent, commencez par quatre « passes d’escalade », ce que l’on appelle parce que le routeur « monte » ou est tiré le long du bit qui attrape le bois.

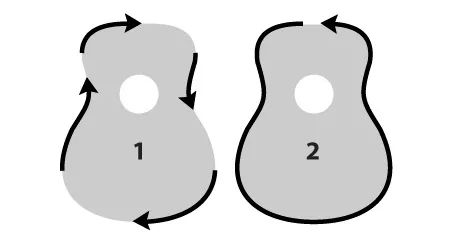

Commencez au centre des bouts supérieur et inférieur sur les éclisses des aigus et des graves (illustration 1), avec la base du routeur en mouvement dans le sens de la découpeuse rotative (sens horaire). Routez jusqu’aux zones indiquées par les flèches. Lorsque les quatre coupes ont été réalisées, vous pouvez déplacer le routeur dans la direction opposée (sens antihoraire), en coupant dans le bois plutôt qu’en montant (illustration 2). Faites un passage continu autour de la guitare. Lorsque vous atteignez les zones déjà coupées, le routeur passe sans se déchirer.
