Pont de serrage de barre de traction

Instructions de montage pour le plateau de serrage de la barre d’attelage.

Liste des pièces du kit de matériel n° 4733 (4) Tige filetée 1/2" x 36" (4) Écrou en T de l'hélice, 1/2" (4) Tube de support 1", 29-1/2" (8) Rondelle d'extrémité en aluminium (4) Rondelle plate, 1/2" (4) Écrou hexagonal, 1/2" Vous aurez également besoin (6) de contreplaqué 2' x 2' x 3/4" Plat en bois concave pour colle de bois Titebond avant et arrière

Ensemble de plateau de coupe Go-bar
À partir d’une feuille de contreplaqué de 3/4 po, découpez six pièces, chacune de 2 pi x 2 pi. Empilez et collez deux des pièces ensemble, puis empilez et collez les quatre autres pièces ensemble (l’épaisseur supplémentaire est nécessaire pour donner à la base du plateau de coupe une rigidité suffisante).

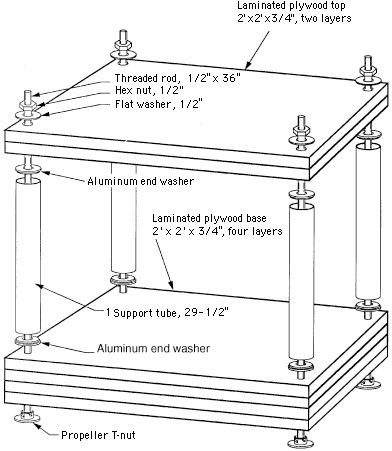

Percez un trou de 1/2 po de diamètre dans chaque cornière, à 1 po de chaque bord. Assemblez les pièces du kit hardware comme indiqué dans le schéma « éclaté » ci-dessous.

Utilisez des cubes en bois (ou toute autre plate-forme solide et bien soutenue) pour élever notre plat de table d’harmonie en bois concave, ou notre plat arrière concave, à la hauteur souhaitée au-dessus de la base du pont. Nos go-bars flexibles en fibre de verre de 24" doivent être utilisés pour le serrage, comme indiqué ci-dessus.
