Notice d'installation des pinces sans engrenage Steinberger

Comment assembler et installer les réglages sans engrenages Steinberger.

I-5460

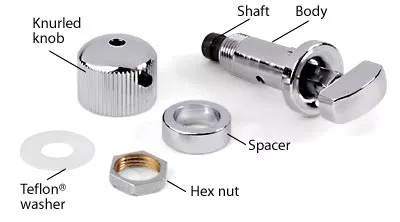

	1. Desserrez les vis de réglage hexagonales 2 qui maintiennent le bouton de réglage moleté sur l'axe rotatif du mécaniques et retirez le bouton. Retirez la rondelle blanche en Téflon, l’écrou hexagonal et l’entretoise épaisse de l’arbre.
	2. Insérez la tige du tuner dans le trou du tuner de 3/8" (10 mm) de votre guitare depuis la face (avant) de votre tête de lit. Notez qu’il y a une broche de positionnement pointue sur la lèvre du tuner. Cette goupille DOIT être positionnée vers l'écrou. Orientez la goupille et appuyez sur le syntoniseur pour faire avec précision une petite marque d’emplacement sur la face de la tête de lit à côté du trou du syntoniseur.
	3. Retirez le tuner et percez un trou pilote de 1/16" de 1/8" de profondeur. L’ajustement sera ajusté, mais sera serré une fois l’installation terminée.

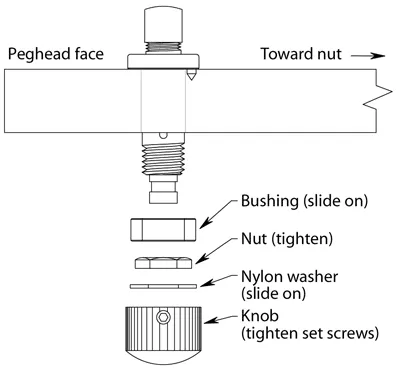

	4. Insérez le syntoniseur du côté avant de la tête de lit, en insérant la goupille d'alignement dans le trou pilote. À l'arrière de la tête, installez l'entretoise, puis l'écrou hexagonal. Serrez très soigneusement l’écrou hexagonal : n’exercez qu’une force suffisante pour tirer les mécaniques jusqu’à la tête de manche. Le corps du mécaniques est délicat et un serrage excessif le cassera. Installez la rondelle blanche Teflon^® et placez le bouton de réglage moleté sur l’axe rotatif. Serrez progressivement les deux vis de réglage qui maintiennent le bouton en place (ces vis s'insèrent dans la rainure à l'extrémité de l'axe rotatif du mécaniques). Serrez légèrement une vis, puis l’autre, puis la première à nouveau, en alternant entre les deux au fur et à mesure que vous les serrez. Pendant ce temps, agiter le bouton pour s’assurer que les vis restent bien en place dans la rainure. De cette façon, le bouton restera correctement centré sur l’axe rotatif du mécaniques. Ne serrez pas trop ces vis de réglage ; si elles sont trop serrées, leur pression déformera la forme de l'axe rotatif et l'empêchera de tourner librement. Les tuners sont lubrifiés. Cependant, si nécessaire, vous pouvez retirer le bouton de réglage moleté et placer une PETITE quantité de lubrifiant graphite sur les deux éclisses de la rondelle pour assurer un fonctionnement sans heurts.

	Installation des chaînes 1. Dévissez le bouton de réglage (le bouton le plus grand à l'arrière de la tête) dans le sens des aiguilles d'une montre jusqu'à ce que le trou de la corde soit complètement exposé. 2. Dévissez le bouton de serrage (le plus petit bouton à l'avant de la tête) dans le sens antihoraire jusqu'à ce que le trou de la chaîne soit complètement ouvert. 3. Insérez la corde dans le trou de la corde dans le tuner. Tirez fermement sur la corde. 4. Serrez la corde dans le mécaniques en tournant le bouton de serrage dans le sens des aiguilles d’une montre aussi DIFFICILE que possible à la main. Étant donné que la corde E élevée peut s’étirer tellement, inclinez légèrement le trémolo vers l’avant et tirez la corde fermement avant de serrer. Cela ne doit être fait que sur le haut E. Le bouton de serrage doit être TRÈS serré pour assurer un réglage stable. 5. Cut the string approximately 1/4" from the tuner post. 6. Réglez la corde avec le bouton de réglage.
