Kit de câblage standard pour Telecaster
Voici ce dont vous avez besoin pour le câblage de ces enlèvements dans votre Tele® !
Toutes les pièces dont vous aurez besoin, plus un diagramme pour vous montrer comment.
-

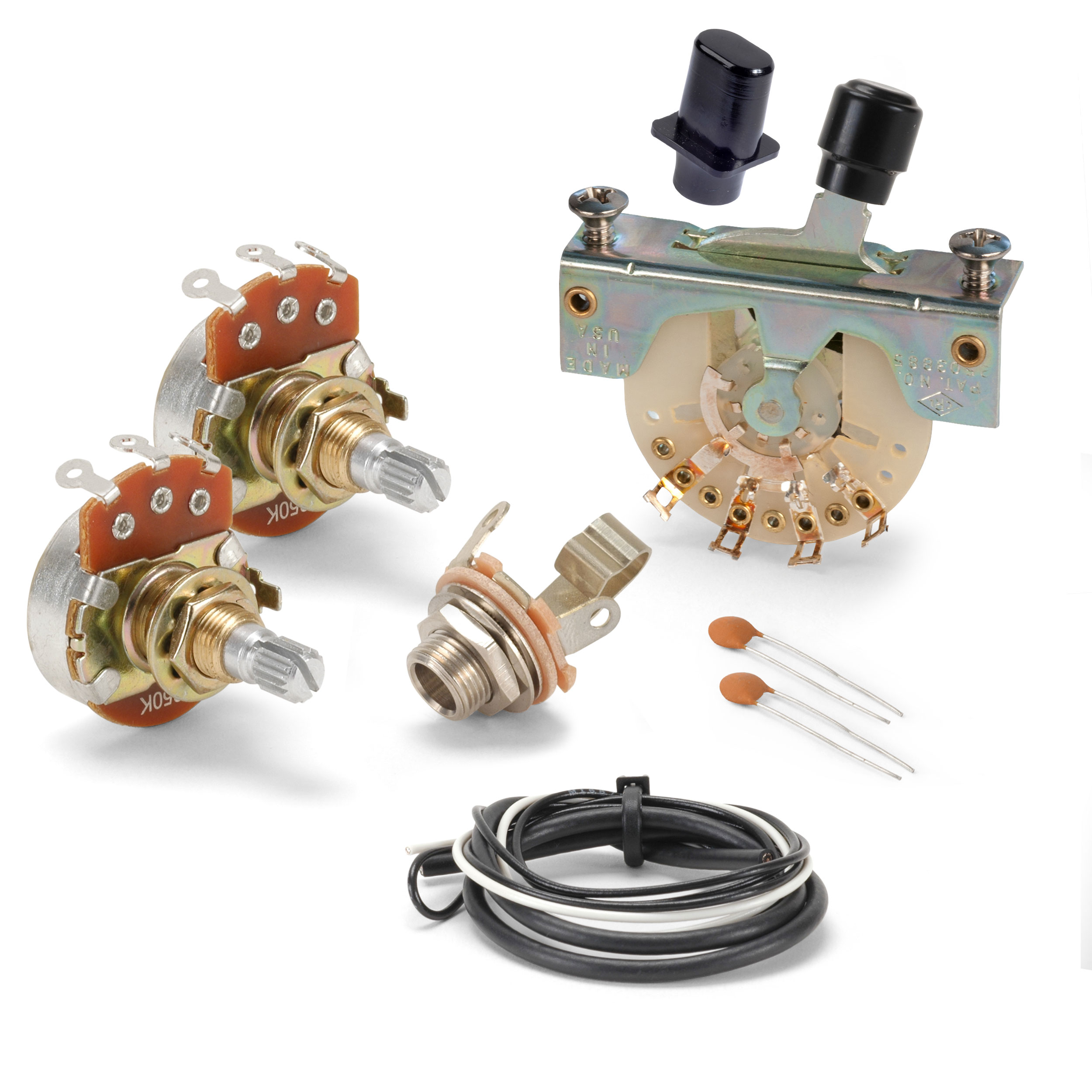

Le kit de câblage standard pour Telecaster comprend
- Jack de sortie
- 2,0K potentiomètres de contrôle alpha (2)
- Condensateurs céramiques : 0,0,047uF et 0,0,001uF
- Interrupteur à levier CRL : 3 positions avec vis de montage
- Boutons de commutation : boutons noirs pour corps et chapeau supérieur inclus
- fil de circuit recouvert en PVC non câble avec gaine : 22 AWG, blanc, longueur 12"
- fil de circuit non câble avec gaine recouvert en PVC : 22 AWG, noir, longueur 24"
- fil de circuit de guitare blindé : 26 AWG noir, 12" de long
- Diagramme de câblage
| Diamètre de l’arbre | 6 mm moletage grossier axe divisé | |
| Filetage | M8 x 0,75 | |
| Hauteur de la portion filetée | 3/8 po | (9,52 mm) |
| Diamètre de trou de montage requis | 5/16 po | (7,94 mm) |
Spécifications du commutateur
| Profondeur de cavité corporelle requise | 1-3/8 po (34,93 mm) |
| Espacement des vis de montage | 1-5/8 po (41,28 mm) |
| Tige de levier | 0,0,2" x 0,1,8" (1,32 mm x 4,78 mm) |
| Fente Pickguard requise | 1/16" x 1-1/16" (1,59 mm x 26,99 mm) |
Telecaster®, Tele®, et Esquire® sont des marques déposées par la Fender Musical Instruments Corporation.
