Kit de câblage standard pour Stratocaster

Enregistrer dans Projets + Liste d’envies
Adresse e-mail Pinterest Facebook X/Twitter Autres types de chevalet
(18)

Voici ce dont vous avez besoin pour le câblage de ces enlèvements dans votre Strat® !
Toutes les pièces, plus un diagramme pour vous montrer...Continuer la lecture

Kit de câblage standard pour Stratocaster
Article # 0,37
51,49 $
En stock, prêt(e) à être livré(e) !
-
+
Kit de câblage standard pour Stratocaster Article # 0137 Seulement 10 en stock, prêts à être envoyés !
51,49 $
Dollars américains Euro Dollars australiens Réis brésiliens Dollars canadiens Francs suisses Yuan renminbi Couronnes danoises Wons coréens Pesos mexicains Couronnes norvégiennes Dollars néozélandais Livres sterling Roubles russes Rands sud-africains Couronnes suédoises Yens japonais
Prix initial :
$
Économies :
$
Total :
51,49 $
Quantité : 1
Veuillez renseigner une quantité
stewmac PROMESSE À VIE

Si jamais l’un de nos produits se casse, s’use ou ne répond pas pleinement à vos attentes, il vous suffit de nous le retourner : nous vous l’échangerons sans hésiter. Afficher les détails >

Si jamais l’un de nos produits se casse, s’use ou ne répond pas pleinement à vos attentes, il vous suffit de nous le retourner : nous vous l’échangerons sans hésiter. Afficher les détails >

Kit de câblage standard pour Stratocaster

Voici ce dont vous avez besoin pour le câblage de ces enlèvements dans votre Strat® !
Toutes les pièces, plus un diagramme pour vous montrer comment.

Le kit standard est un choix économique pour toute tâche de câblage. Il est équipé de fil recouvert en PVC standard et de potentiomètres Alpha.

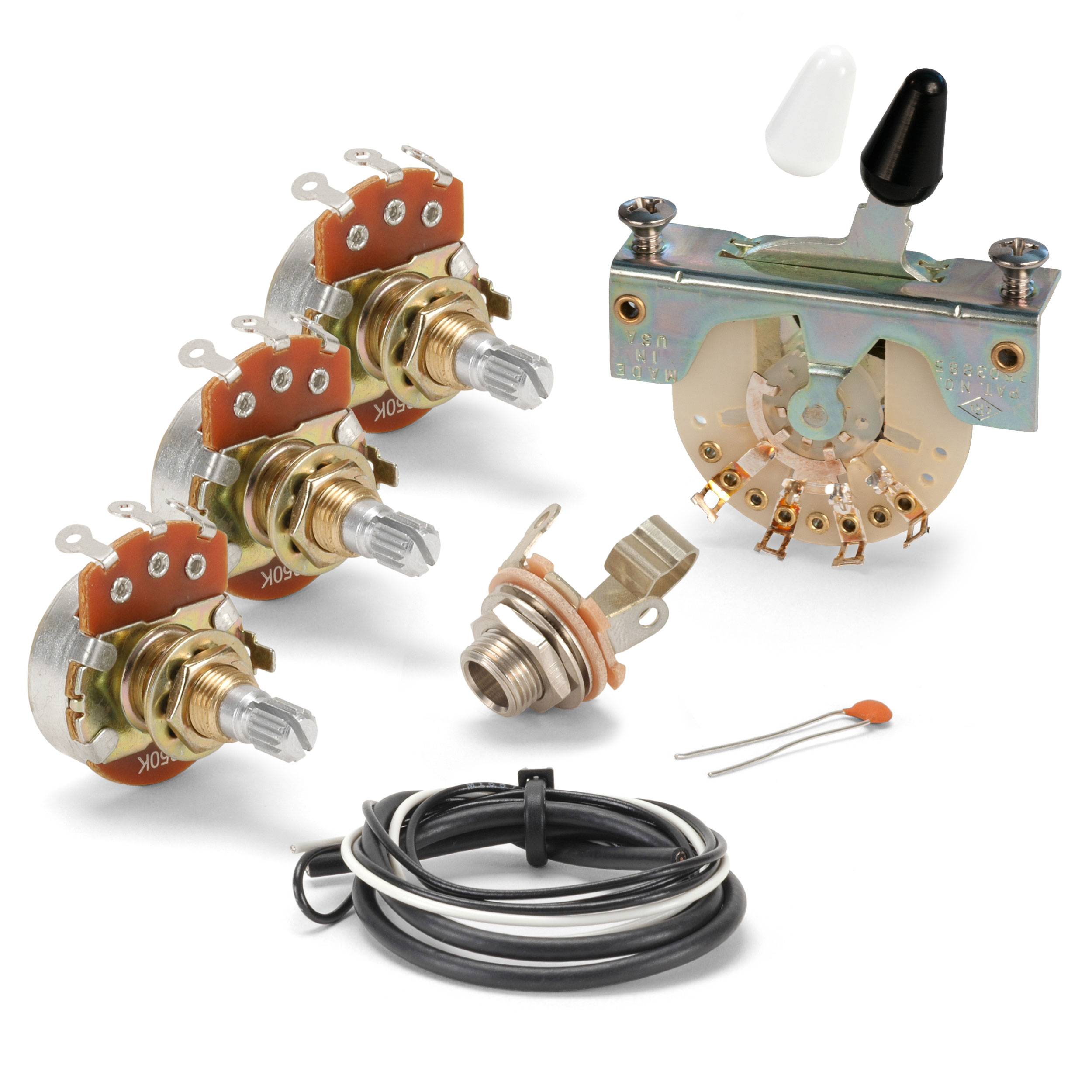

    Le kit de câblage standard pour Stratocaster comprend
  • Jack de sortie
  • 2,0K potentiomètres de contrôle alpha (3)
  • Condensateur céramique 0.0,047uF
  • Interrupteur à levier CRL : 5 positions swtich de levier avec vis de montage
  • Boutons de commutation : blanc et noir
  • fil de circuit recouvert en PVC non câble avec gaine  : 22 AWG, blanc, longueur 12"
  • fil de circuit non câble avec gaine recouvert en PVC : 22 AWG, noir, longueur 24"
  • fil de circuit de guitare blindé : 26 AWG noir 12" de long
  • Diagramme de câblage
Assurez-vous que vos boutons de commande s ’adaptent !
Les potentiomètres Alpha sont axe divisé en 18 cannelures grossières.

Spécifications du commutateur

Profondeur de cavité corporelle requise 1-3/8 po (34,93 mm)

Espacement des vis de montage 1-5/8 po (41,28 mm)

Tige de levier 0,0,2" x 0,1,8" (1,32 mm x 4,78 mm)

Fente Pickguard requise 1/16" x 1-1/16" (1,59 mm x 26,99 mm)


Spécifications du pot de contrôle Alpha

Diamètre de l’arbre 6 mm moletage grossier axe divisé

Filetage   M8 x 0,75

Hauteur de la portion filetée   3/8 po (9,52 mm)

Diamètre de trou de montage requis   5/16 po (7,94 mm)

Stratocaster®, Strat® et Squier® sont des marques déposées de Fender Musical Instruments Corporation.
