Kit de câblage premium pour Paul Reed Smith
Un ensemble pratique de pièces dont vous aurez besoin pour fil une guitare PRS®, avec un schéma de câblage facile à suivre.

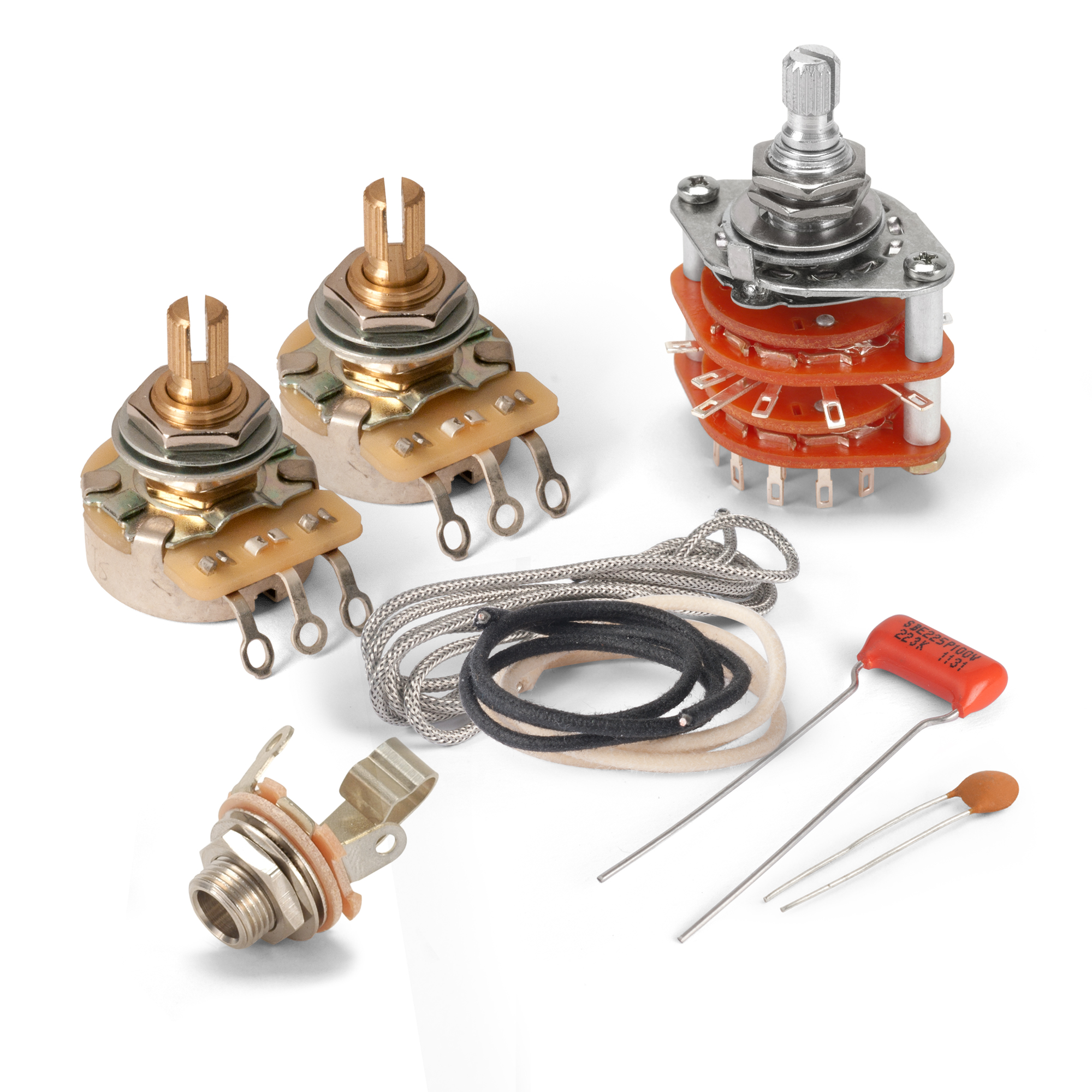

Ce kit premium est doté d’un fil push-back recouvert de tissu, le fil- fil idéal pour les circuits de guitare de style Fender et vintage. Les potentiomètres de ce kit sont mis à niveau vers la marque CTS pour une durée de vie plus longue et une réponse plus fluide et plus précise.Le kit de câblage pour Paul Reed Smith comprend
- Commutation jack de sortie
- 500 k potentiomètres de contrôle CTS (2)
- 0.0,022uF Condensateur Push-pull Pots
- Condensateur céramique 1,0pf
- Rotatif à 5 positions sélecteur

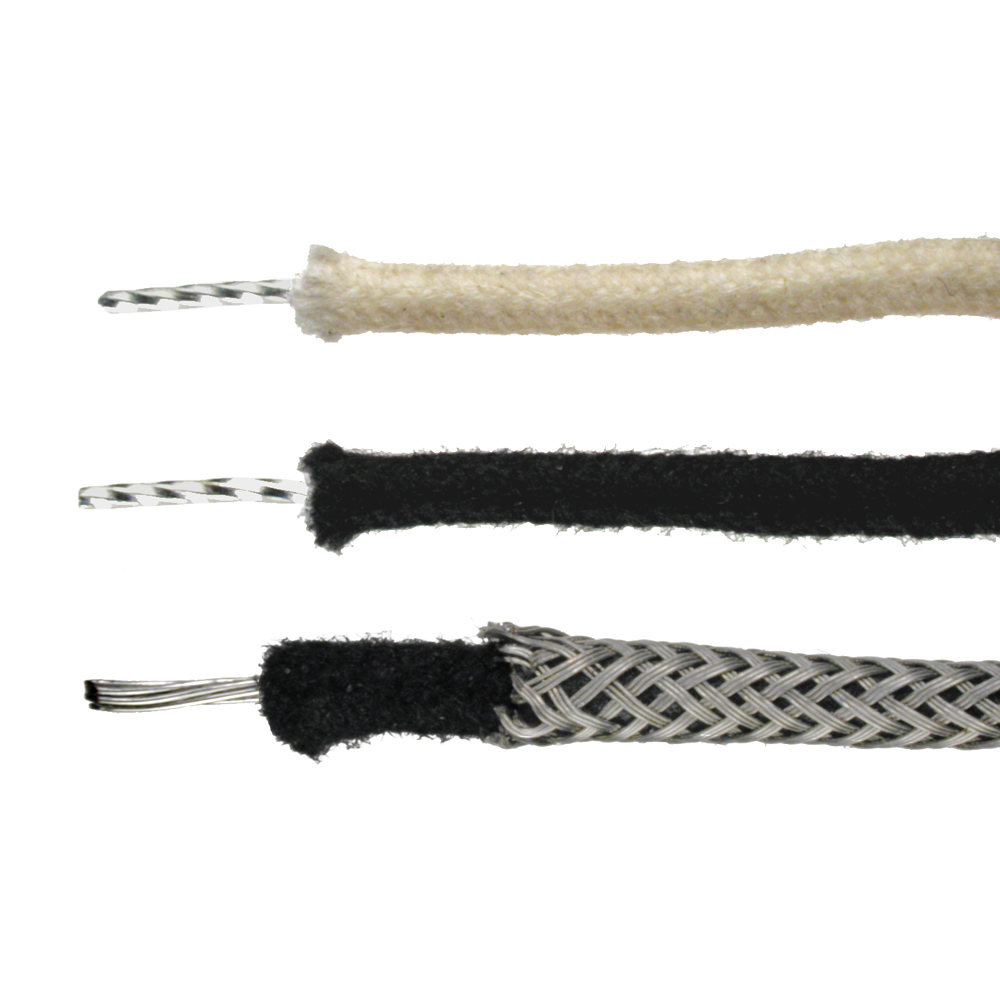

- fil de circuit à push-back non câble avec gaine recouvert en tissu : 22 AWG, blanc, longueur 12"
- fil de circuit push-back non câble avec gaine recouvert en tissu : 22 AWG, noir, longueur 24"
- fil blindé tressé pour circuit de push-back : 22 AWG, 12" de long
- Diagramme de câblage
Le sélecteur rotatif est doté d'une axe divisé moletée grossière et nécessite une profondeur de cavité de montage de 1-5/16" (33,34 mm) et un trou de montage de 3/8" (10 mm).
Assurez-vous que vos boutons de commande s ’adaptent !
potentiomètres CTS ont une axe divisé fine à 24 cannelures.
Spécifications du pot de contrôle CTS
| Diamètre de l’arbre | 0,235" (5,95 mm) axe divisé, moletage fin |
|
| Filetage | 3/8" x 32 | |
| Hauteur de la partie filetée | 3/8 po | (9,52 mm) |
| Diamètre requis du trou de fixation | 3/8 po | (9,52 mm) |
Paul Reed Smith® et PRS® sont des marques de commerce de Paul Reed Smith Guitars.
