Kit de câblage Premium pour guitare Gibson® Les Paul®
Ces kits facilitent la commande de composants haut de gamme pour le câblage de votre guitare ou basse Gibson® Les Paul®, ou d’une autre guitare à 4 commandes/2 pickup avec un sélecteur à 3 positions touches.
Complet avec un schéma de câblage, chaque kit comporte des composants fiables utilisés depuis des décennies dans Gibson® et d’autres instruments américains emblématiques.
-

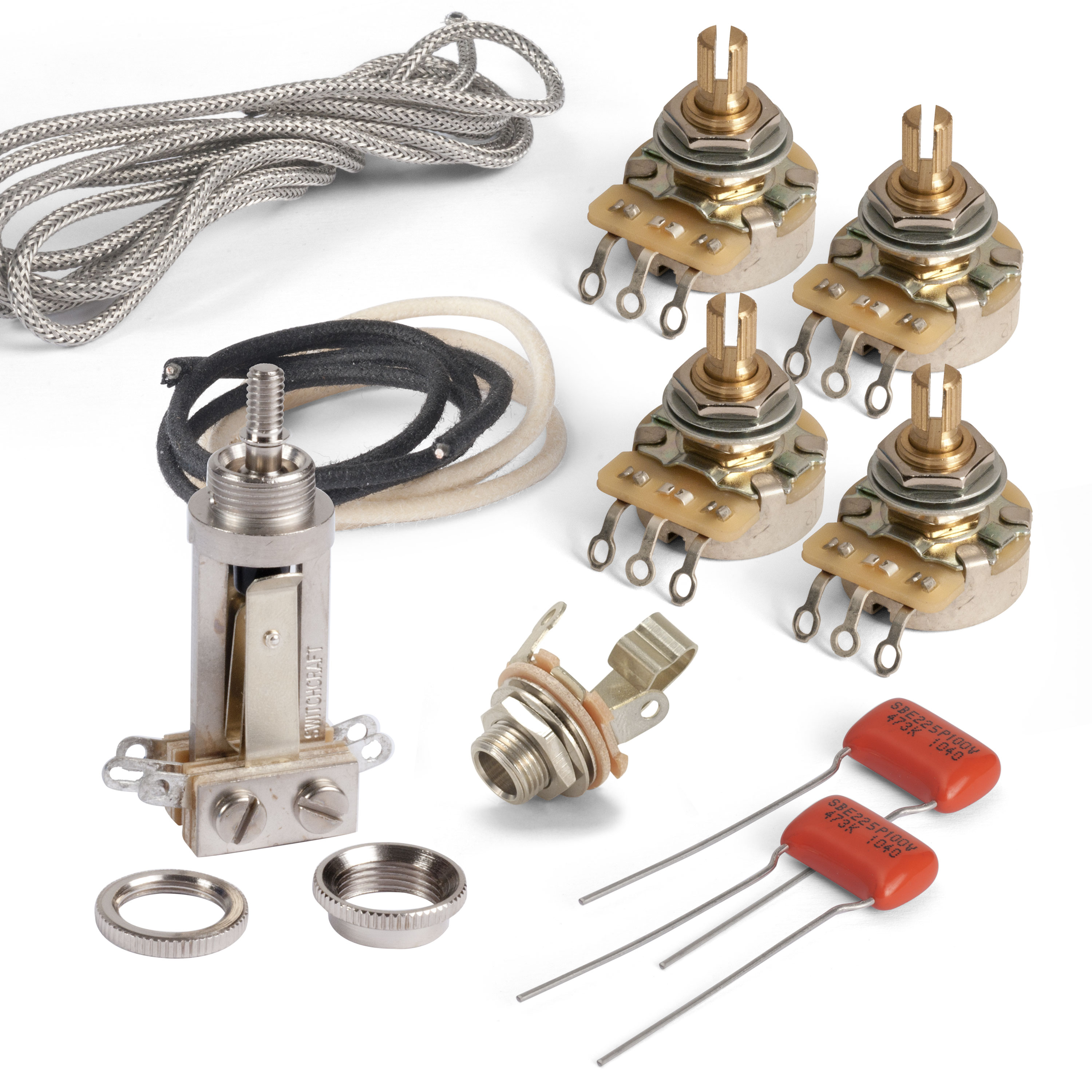

Les kits de câblage premium comportent des composants haut de gamme tels que
- Interrupteur à selecteur toggle Switchcraft et jack
- Potentiomètres CTS
- Push-pull Pots condensateurs
- Repoussage fil
Assurez-vous que vos boutons de commande s’adaptent : les potentiomètres CTS de ces kits sont dotés de axe divisé moletées (24 cannelures). Les boutons grossiers moletés pour les potentiomètres Alpha importés ne conviennent pas. Besoin de boutons ? Cliquez ici.
Le kit de câblage premium pour Gibson® Les Paul® comprend :| Qté | Élément | |||
| 1 | Commutation jack de sortie | |||
| 2 | .0,022uF Condensateurs Orange Drop | |||
| 1 | interrupteur commutation (ambre) | |||
| 1 | Interrupteur Switchcraft 3 positions selecteur toggle : (choisir chrome ou or) | |||
| Partie filetée | 7/32 po | (5,56 mm) | ||
| Diamètre requis du trou de fixation | 1/2 po | (12,70 mm) | ||
| Profondeur de cavité requise dans le corps | 1-1/2 po | (38,10 mm) | ||
| 4 | CTS 500 kOhm potentiomètres de contrôle | |||
| Diamètre de l’arbre | axe divisé de 0,235 po (5,95 mm po), moletage fin |
|||
| Filetage | 3/8" x 32 | |||
| Partie filetée | 3/8 po | (9,52 mm) | ||
| Partie filetée, arbre long | 3/4 po | (19,05 mm) | ||
| Diamètre requis du trou de fixation | 3/8 po | (9,52 mm) | ||
| 60 po | fil de circuit de guitare push-back blindage tressé, conducteur intérieur 22AWG | |||
| 12 po | fil de circuit de guitare push-back non câble avec gaine , 22AWG blanc | |||
| 24 po | fil de circuit de guitare push-back non câble avec gaine , 22AWG noir | |||
| Diagramme de câblage | ||||
Les Paul® est une marque déposée par la Gibson Guitar Corporation.
