Kit de câblage Premium pour Gibson® SG® avec Potentiomètres Push-Pull

Enregistrer dans Projets + Liste d’envies
Adresse e-mail Pinterest Facebook X/Twitter Autres types de chevalet
(3)

Ces kits facilitent la commande de composants haut de gamme pour le câblage de votre Gibson® SG®. Les potentiomètres push-pull CTS divisent les bobines des humbuckers pour un fonctionnement à bobine unique. Pour les ramassages de humbuck avec accès aux liaisons en série (3 fil , 5 fil, etc.).

Complet avec un schéma de câblage, le kit comprend des composants fiables utilisés depuis des décennies dans Gibson® et d’autres...Continuer la lecture

Kit de câblage premium pour Gibson SG avec récipients Push-Pull
Article # 21,4
82,99 $
En stock, prêt(e) à être livré(e) !
-
+
Kit de câblage premium pour Gibson SG avec récipients Push-Pull Article # 2194 Seulement 13 en stock, prêts à être envoyés !
82,99 $
Dollars américains Euro Dollars australiens Réis brésiliens Dollars canadiens Francs suisses Yuan renminbi Couronnes danoises Wons coréens Pesos mexicains Couronnes norvégiennes Dollars néozélandais Livres sterling Roubles russes Rands sud-africains Couronnes suédoises Yens japonais
Prix initial :
$
Économies :
$
Total :
82,99 $
Quantité : 1
Veuillez renseigner une quantité
stewmac PROMESSE À VIE

Si jamais l’un de nos produits se casse, s’use ou ne répond pas pleinement à vos attentes, il vous suffit de nous le retourner : nous vous l’échangerons sans hésiter. Afficher les détails >

Si jamais l’un de nos produits se casse, s’use ou ne répond pas pleinement à vos attentes, il vous suffit de nous le retourner : nous vous l’échangerons sans hésiter. Afficher les détails >

Kit de câblage Premium pour Gibson® SG® avec Potentiomètres Push-Pull

Ces kits facilitent la commande de composants haut de gamme pour le câblage de votre Gibson® SG®. Les potentiomètres push-pull CTS divisent les bobines des humbuckers pour un fonctionnement à bobine unique. Pour les ramassages de humbuck avec accès aux liaisons en série (3 fil , 5 fil, etc.).

Complet avec un schéma de câblage, le kit comprend des composants fiables utilisés depuis des décennies dans Gibson® et d’autres instruments américains emblématiques.

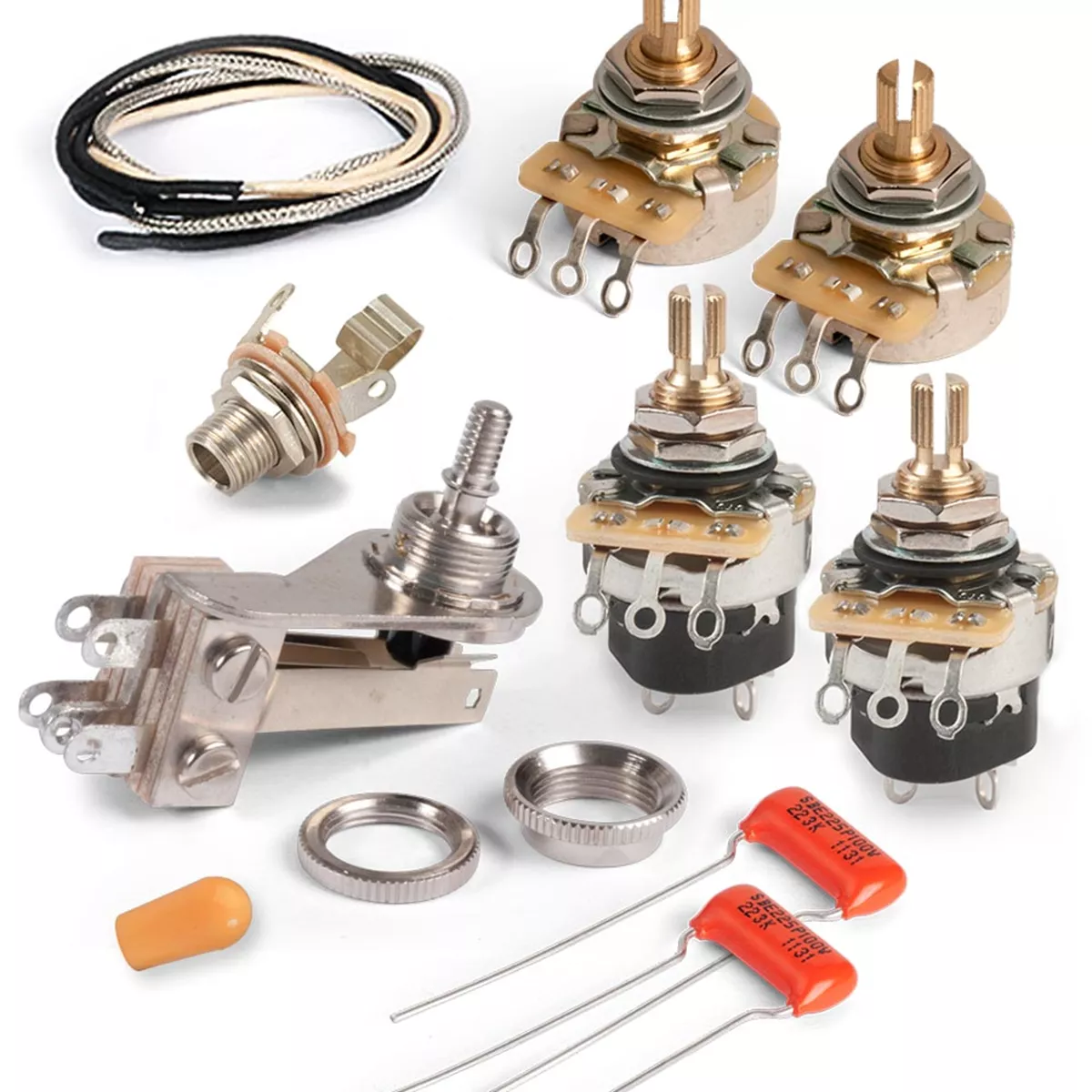

    Les kits de câblage premium comportent des composants haut de gamme tels que
  • Interrupteur à selecteur toggle Switchcraft et jack de sortie
  • Potentiomètres CTS
  • Push-pull Pots condensateurs
  • Repoussage fil

Assurez-vous que vos boutons de commande s’adaptent : les potentiomètres CTS de ces kits sont dotés de axe divisé moletées (24 cannelures). Les boutons grossiers moletés pour les potentiomètres Alpha importés ne conviennent pas. Besoin de boutons ? Cliquez ici.

Le kit de câblage premium pour Gibson SG comprend :
Qté Élément

1 Longécrou Switchcraft jack de sortie

2 0,022uF Condensateurs Orange Drop

1 interrupteur commutation (ambre)

1 Switchcraft 3 positions à angle droit sélecteur

Longueur du commutateur 2 po (50,80 mm)

Partie filetée 3/16 po (4,76 mm)

Diamètre requis du trou de fixation 1/2 po (12,70 mm)

Profondeur de cavité requise dans le corps 13/16 po (20,64 mm)

Nécessite au moins 1-3/4" (44,45 mm) du centre du trou de montage au bord de la cavité de commande pour le dégagement du câblage.

4 potentiomètres de contrôle CTS 500 kOhm (2 standard, 2 push-pull)

Diamètre de l’arbre 0,235" (5,95 mm)
axe divisé, moletage fin

Filetage 3/8" x 32

Partie filetée 3/8 po (9,52 mm)

Diamètre requis du trou de fixation    3/8 po (9,52 mm)

Profondeur de cavité requise    1-3/16 po (30,16 mm)

12 po fil de circuit de guitare push-back blindage tressé, conducteur intérieur 22AWG

12 po fil de circuit de guitare push-back non câble avec gaine , 22AWG blanc

24 po fil de circuit de guitare push-back non câble avec gaine , 22AWG noir

Diagramme de câblage
