Kit de câblage premium pour Gibson® Les Paul® avec Potentiomètres Push-Pull
Ces kits facilitent la commande de composants haut de gamme pour le câblage de votre Gibson® Les Paul®. Les potentiomètres push-pull CTS divisent les bobines des humbuckers pour un fonctionnement à bobine unique. Pour les ramassages de humbuck avec accès aux liaisons en série (3 fil , 5 fil, etc.).
Complet avec un schéma de câblage, chaque kit comporte des composants fiables utilisés depuis des décennies dans Gibson® et d’autres instruments américains emblématiques.

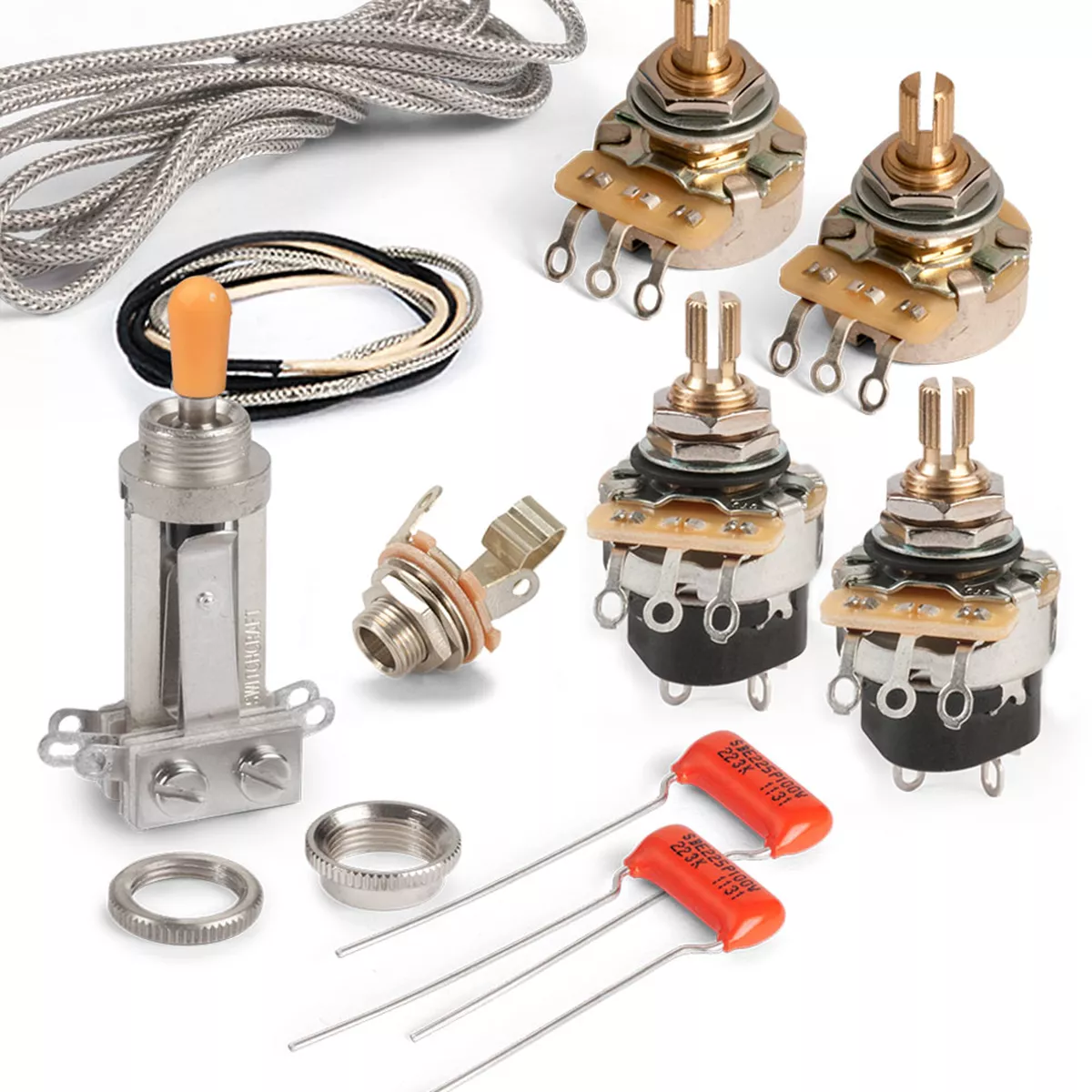

Les kits de câblage premium comportent des composants haut de gamme tels que
- Interrupteur à selecteur toggle Switchcraft et jack
- Potentiomètres CTS
- Push-pull Pots condensateurs
- Repoussage fil
Assurez-vous que vos boutons de commande s’adaptent : les potentiomètres CTS de ces kits sont dotés de axe divisé moletées (24 cannelures). Les boutons grossiers moletés pour les potentiomètres Alpha importés ne conviennent pas. Besoin de boutons ? Cliquez ici.
Le kit de câblage premium pour Gibson® Les Paul® comprend :
Profondeur de cavité requise : 1-3/16" (30,16 mm)
| Qté | Élément | |||
|
|
||||
| 1 | Commutation jack de sortie | |||
|
|
||||
| 2 | 0,022uF Condensateurs Orange Drop | |||
|
|
||||
| 1 | interrupteur commutation (ambre) | |||
|
|
||||
| 1 | Interrupteur Switchcraft 3 positions selecteur toggle : | |||
|
|
||||
| Partie filetée | 7/32 po | (5,56 mm) | ||
|
|
||||
| Diamètre requis du trou de fixation | 1/2 po | (12,70 mm) | ||
|
|
||||
| Profondeur de cavité requise dans le corps | 1-1/2 po | (38,10 mm) | ||
|
|
||||
| 4 | potentiomètres de contrôle CTS 500 kOhm (2 standard, 2 push-pull) | |||
|
|
||||
| Diamètre de l’arbre | 0,235" (5,95 mm) axe divisé, moletage fin |
|||
|
|
||||
| Filetage | 3/8" x 32 | |||
|
|
||||
| Partie filetée | 3/8 po | (9,52 mm) | ||
| Partie filetée, arbre long | 3/4 po | (19,05 mm) | ||
|
|
||||
| Diamètre requis du trou de fixation | 3/8 po | (9,52 mm) | ||
|
|
||||
|
|
||||
| 60 po | fil de circuit de guitare push-back blindage tressé, conducteur intérieur 22AWG | |||
|
|
||||
| 12 po | fil de circuit de guitare push-back non câble avec gaine , 22AWG blanc | |||
|
|
||||
| 24 po | fil de circuit de guitare push-back non câble avec gaine , 22AWG noir | |||
|
|
||||
| Diagramme de câblage | ||||
|
|
||||
