Kit de câblage Premium pour 2 micros avec sélecteur de micros
Ce kit facilite la commande de composants haut de gamme pour le câblage de nombreuses guitares à 2 commandes/2 pickup avec un sélecteur à 3 positions touches, comme Gibson®, Epiphone® et Samick®.
Complet avec un schéma de câblage, il comporte des composants fiables utilisés depuis des décennies dans les instruments américains emblématiques.
-
Les kits de câblage premium comportent des composants haut de gamme tels que
- Interrupteur à selecteur toggle Switchcraft et jack
- Potentiomètres CTS
- Push-pull Pots condensateurs
- Repoussage fil
Assurez-vous que vos boutons de commande s’adaptent : les potentiomètres CTS de ces kits sont dotés de axe divisé moletées (24 cannelures). Les boutons grossiers moletés pour les potentiomètres Alpha importés ne conviennent pas. Besoin de boutons ? Cliquez ici.

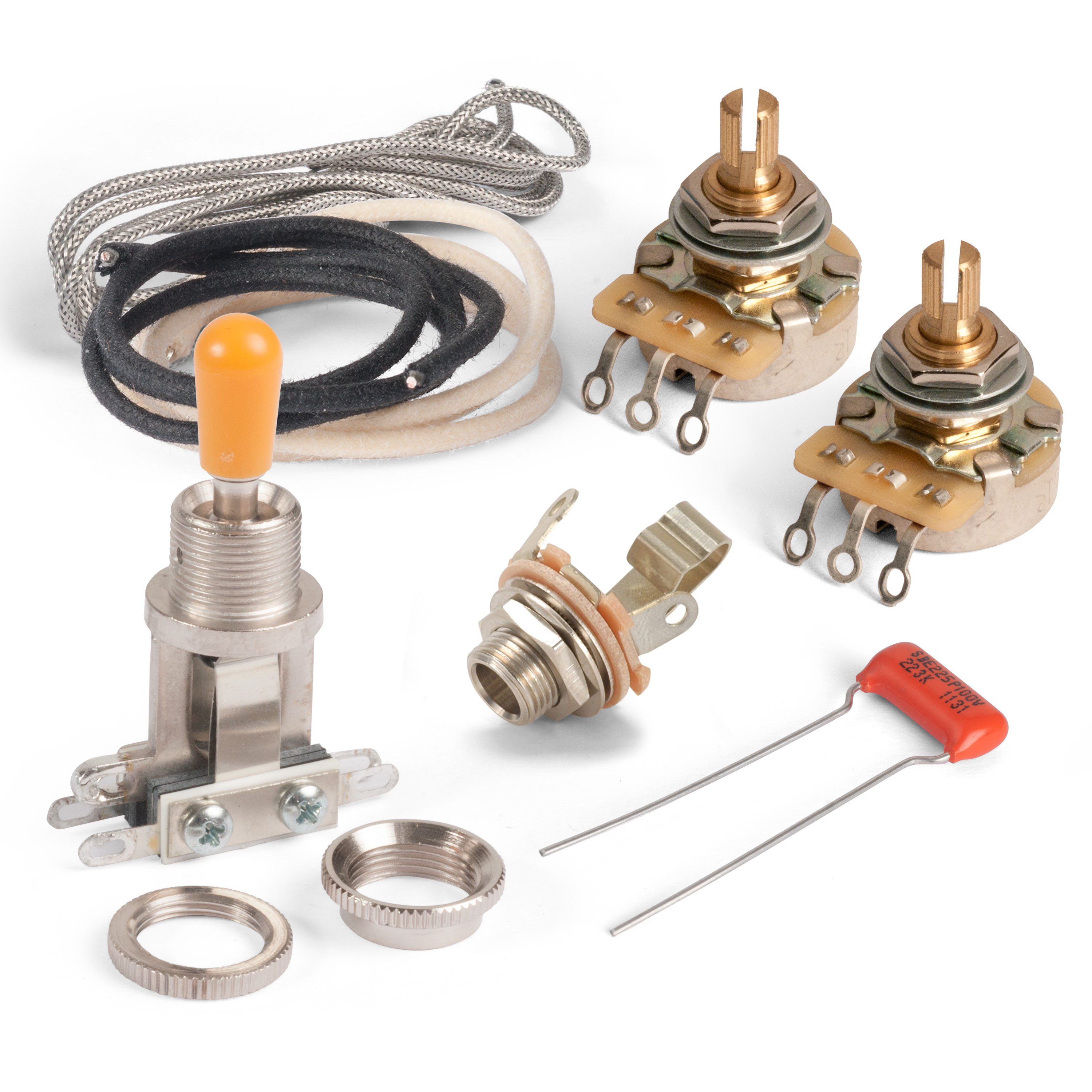

Le kit de câblage Premium pour 2 pickup avec interrupteur à Toggle comprend :| Qté | Élément | |||
| 1 | Commutation jack de sortie | |||
| 1 | .0,022uF Condensateurs Orange Drop | |||
| 1 | interrupteur commutation (ambre) | |||
| 1 | Switchcraft 3 positions court selecteur toggle | |||
| Partie filetée | 11/32 po | (8,74 mm) | ||
| Diamètre requis du trou de fixation | 1/2 po | (12,70 mm) | ||
| Profondeur de cavité requise dans le corps | 7/8 po | (22,23 mm) | ||
| 2 | CTS 500 kOhm potentiomètres de contrôle | |||
| Diamètre de l’arbre | 0,235" (5,95 mm) axe divisé, moletage fin |
|||
| Filetage | 3/8" x 32 | |||
| Partie filetée | 3/8 po | (9,52 mm) | ||
| Diamètre requis du trou de fixation | 3/8 po | (9,52 mm) | ||

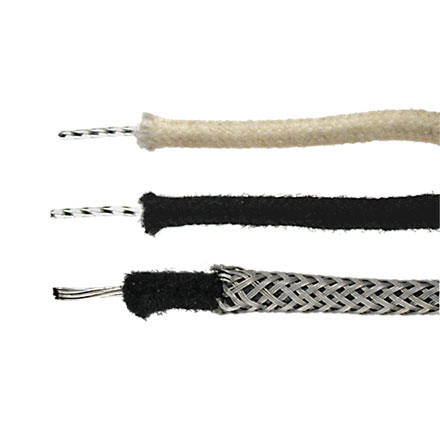

| 12 po | fil de circuit de guitare push-back blindage tressé, conducteur intérieur 22AWG | |||
| 12 po | fil de circuit de guitare push-back non câble avec gaine , 22AWG blanc | |||
| 24 po | fil de circuit de guitare push-back non câble avec gaine , 22AWG noir | |||
| Diagramme de câblage | ||||
