Standard Wiring Kit for Telecaster

Here's what you need for wiring those pickups into your Tele®!
All the parts you'll need, plus a diagram to show you how.

The standard kit is an economical choice for any wiring job. It has standard PVC-insulated wire and Alpha pots.

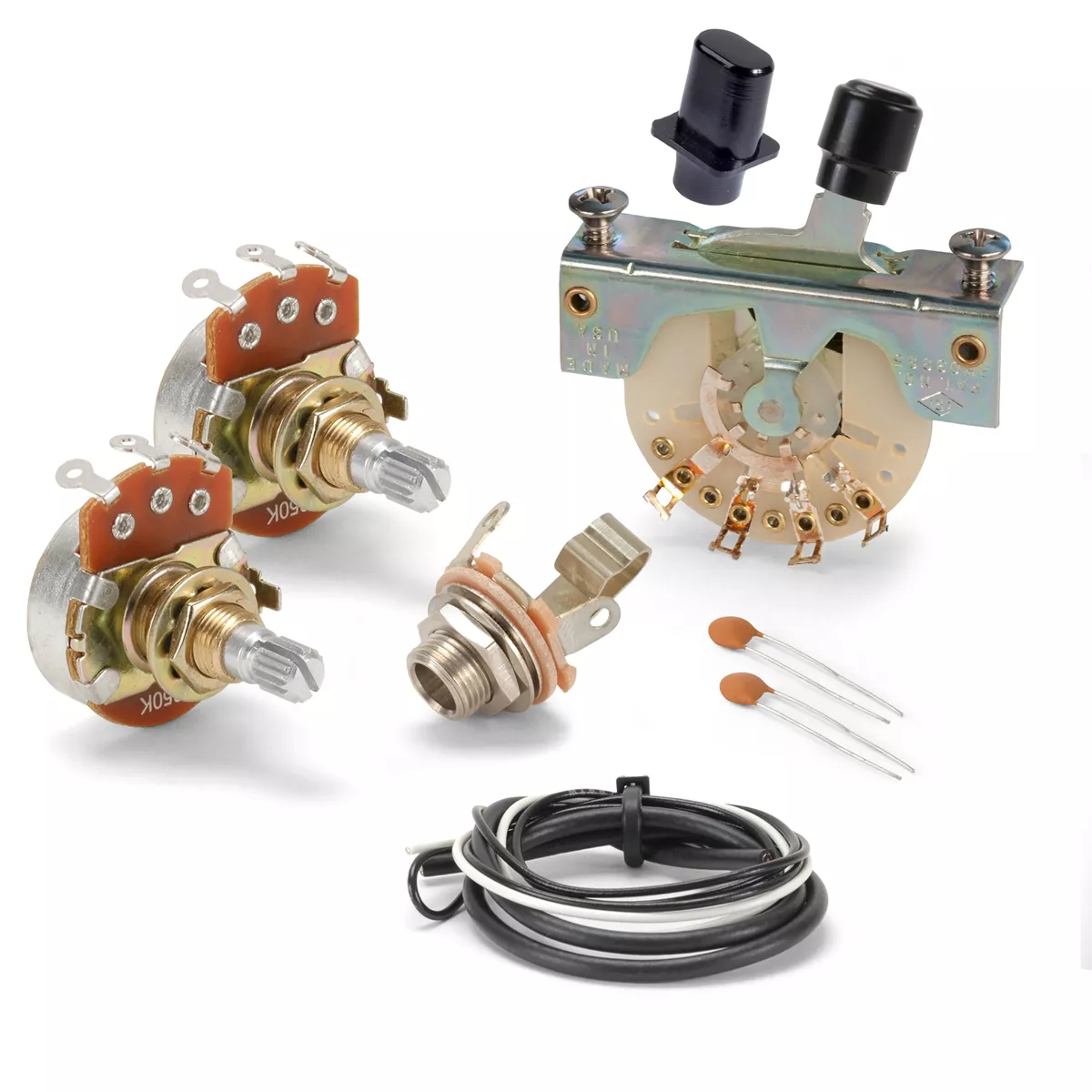

    Standard Wiring Kit for Telecaster includes
  • Jack de sortie
  • 2,0K Alpha control pots (2)
  • Ceramic capacitors: .0,047uF and .0,001uF
  • CRL Lever Switch: 3-way with mounting screws
  • Switch knobs: black barrel and top-hat knobs included
  • Non-shielded PVC-insulated circuit wire: 22 AWG, white, 12" long
  • Non-shielded PVC-insulated circuit wire: 22 AWG, black, 24" long
  • Shielded guitar circuit wire: 26 AWG black, 12" long

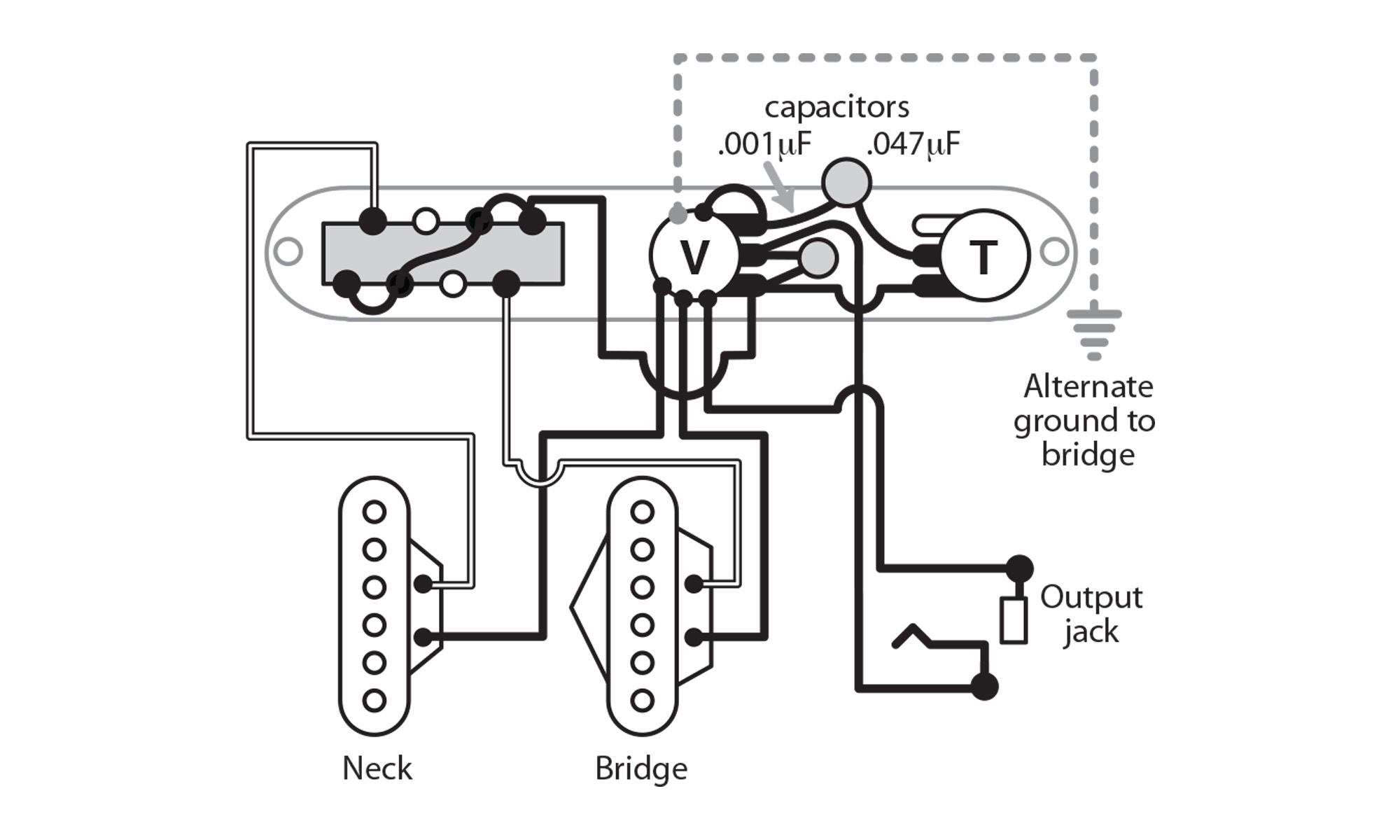

  • Diagramme de câblage
Alpha control pot specifications

Shaft diameter 6 mm split shaft, coarse knurling

Thread   M8 x 0,75

Threaded portion height   3/8 po (9,52 mm)

Required mounting hole diameter   5/16 po (7,94 mm)


Switch specifications

Body cavity depth required 1-3/8 po (34,93 mm)

Mounting screw spacing 1-5/8 po (41,28 mm)

Lever stem .0,2" x .1,8" (1,32 mm x 4,78 mm)

Pickguard slot required 1/16" x 1-1/16" (1,59 mm x 26,99 mm)

Telecaster®, Tele®, et Esquire® sont des marques déposées par la Fender Musical Instruments Corporation.
